Ventilare

Daikin oferă o varietate de

soluţii pentru aer proaspăt

de la ventilare cu recuperarea căldurii, de mici dimensiuni la centrale de tratare a

aerului, de mare capacitate, pentru furnizarea aer ului proaspăt pentru locuinţe

sau spaţii comerciale, precum birouri, hoteluri, magazine şi altele.

Soluţii de ventilare

Daikin oferă soluţii de ventilare avansate, care pot fi uşor integrate în orice proiect.

›

Portofoliu unic printre producătorii de unităţi DX

›

Soluţii de calitate ridicată, care respectă cele mai ridicate standarde de calitate

Ventilare

ale Daikin

›

Integrare perfectă cu toate produsele, pentru a oferi cel mai bun climat

Recuperarea

interior

Umidificare

energiei

›

Toate produsele Daikin sunt conectate la un singur sistem de control complet

al sistemului HVAC

Ventilare cu recuperare de căldură - Ventilare cu recuperare de

Tratarea

căldură ca dotare standard

Filtrare

aerului

Ventilare adecvată este o componentă cheie a climatizării în cadrul clădirilor,

birourilor şi magazinelor, şi o componentă a cerinţelor europene. Unităţile de

recuperare a căldurii pot recupera atât căldura sensibilă, cât şi cea latentă,

reducând astfel semnificativ sarcina de condiţionare a aerului cu până la 40%.

Domeniul începe de la 150 m3/h până la 2.500 m3/h (VAM) şi poate atinge

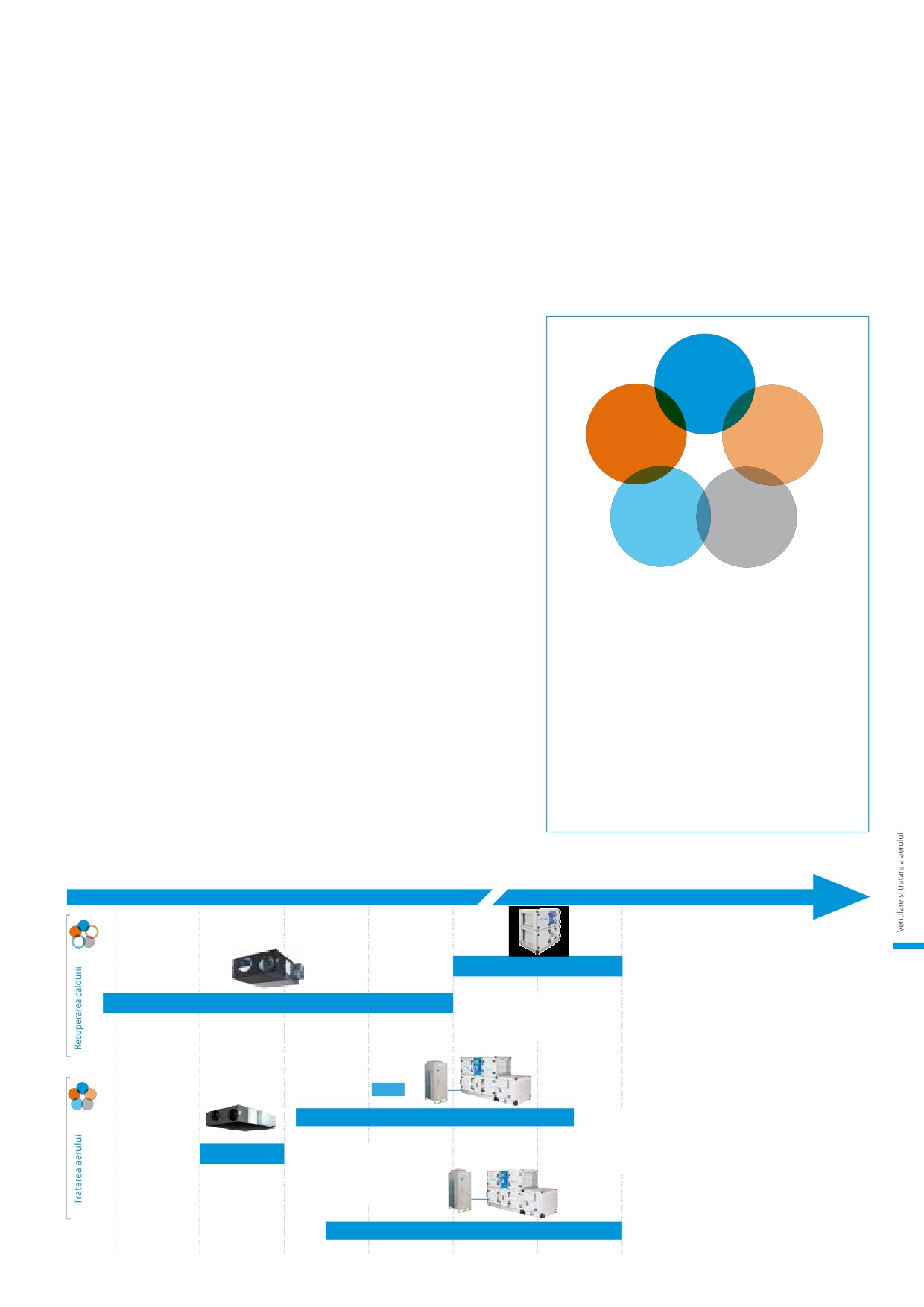

Cele cinci componente ale calităţii aerului interior

25.000 m3/h (CTA modulară).

›

Ventilare: asigură furnizare de aer proaspăt

›

Recuperarea energiei: recuperează căldura şi

umiditatea din aerul evacuat pentru a maximiza

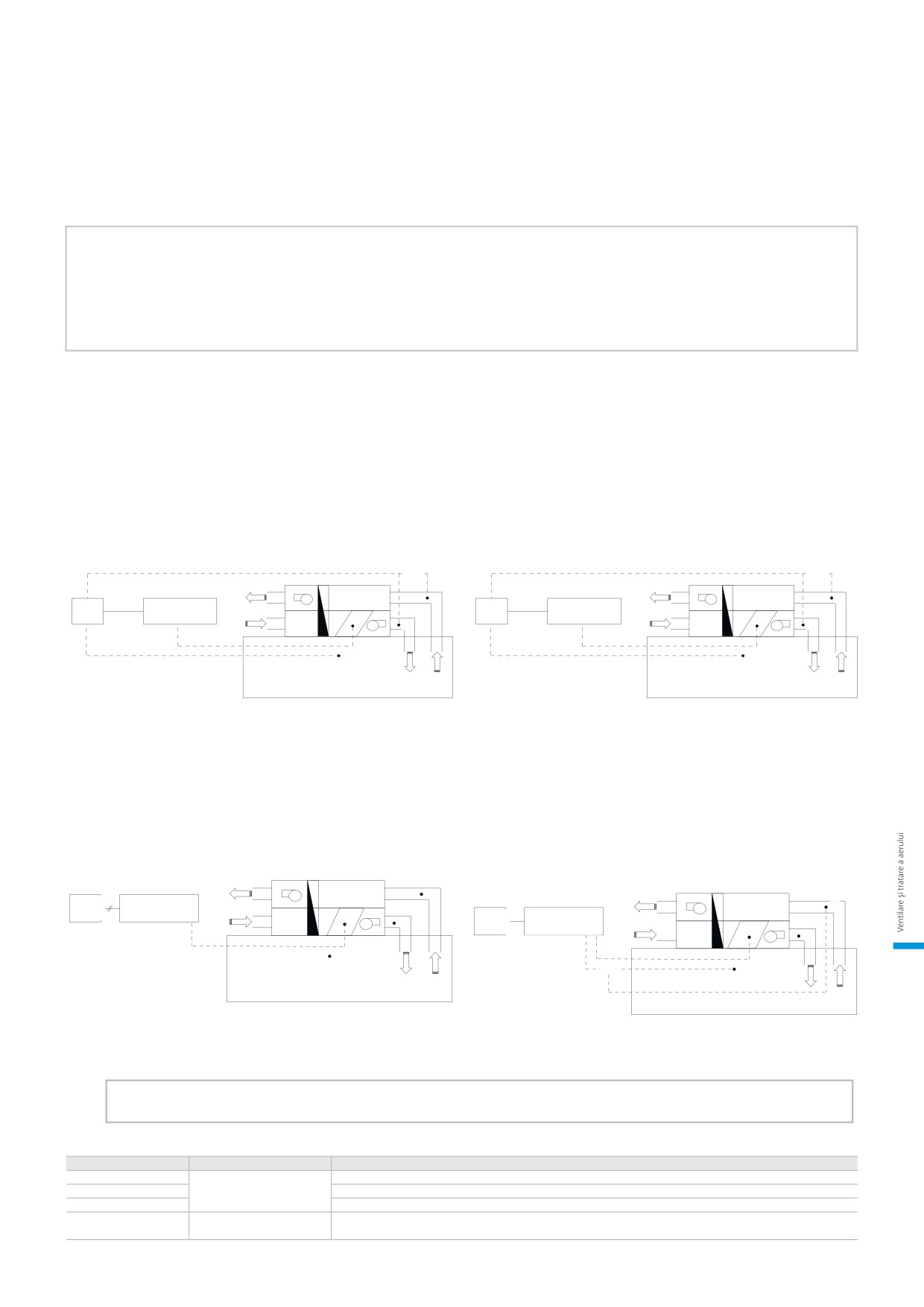

Ventilare cu conectare la DX - Controlul temperaturii aerului proaspăt

confortul şi eficienţa

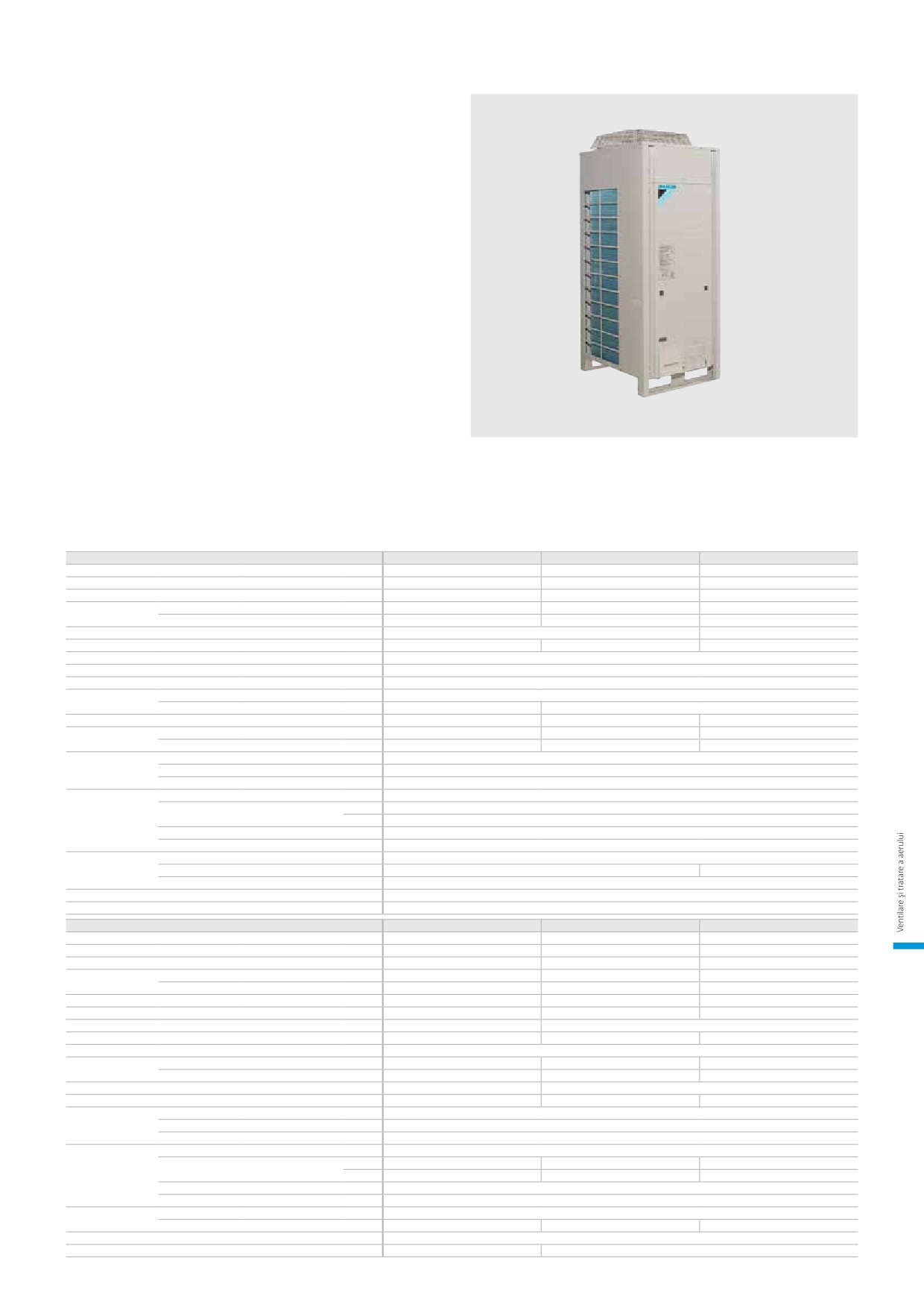

Daikin oferă o gamă de unităţi de condensare cu inverter şi R-410A, care pot

›

Tratarea aerului: încălzeşte sau răceşte aerul

fi utilizate în combinaţie cu CTA Daikin, pentru controlul deplin asupra aerului

proaspăt introdus, maximizând confortul şi

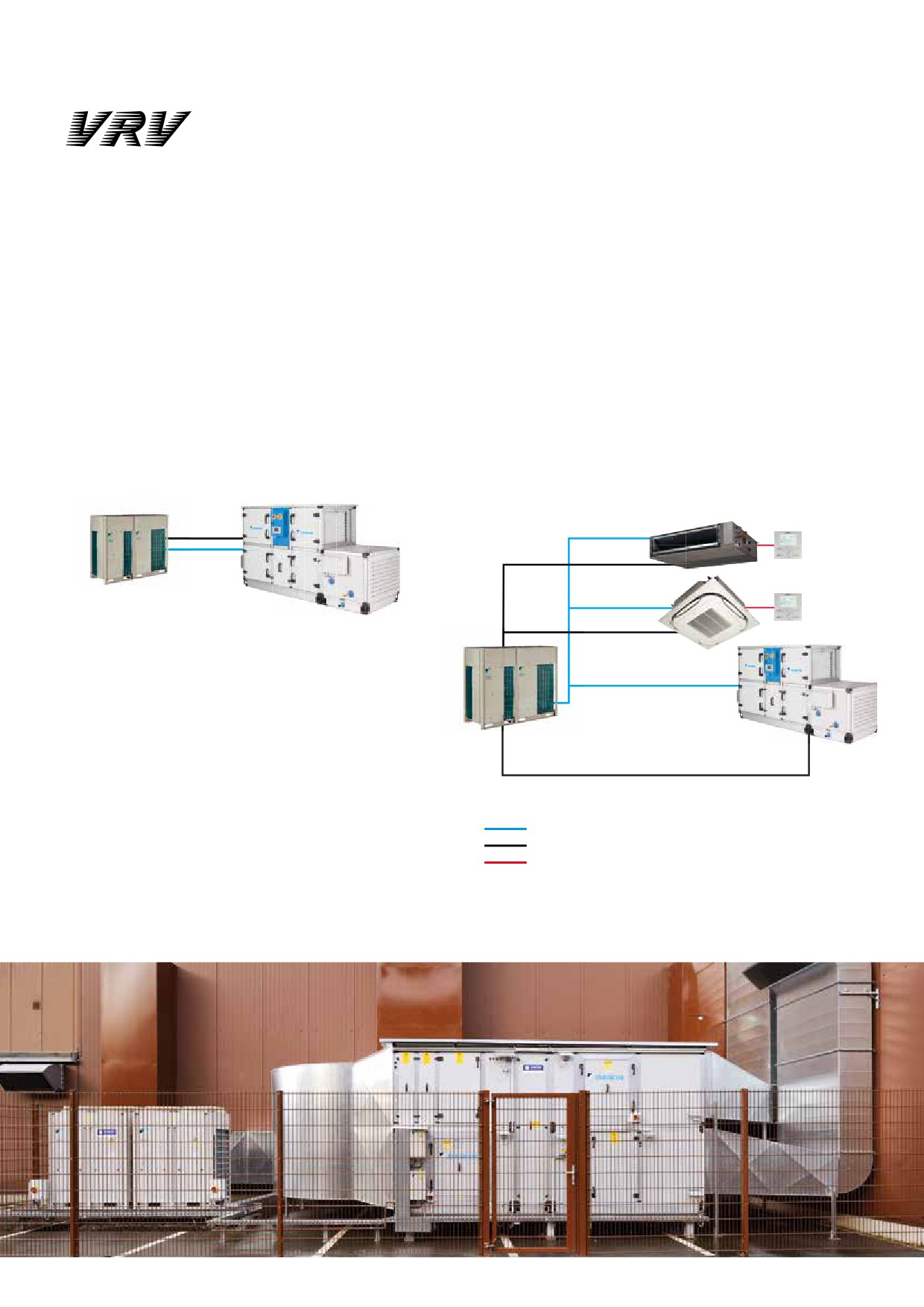

proaspăt. La combinarea CTA şi a unităţilor exterioare Daikin, există 4 posibilităţi

minimizând sarcina instalaţiei de aer condiţionat

de control, care oferă flexibilitatea necesară oricărei instalaţii. Unităţile interioare pot

›

Umidificare: optimizează echilibrul dintre

fi combinate la aceeaşi unitate exterioară, pentru a reduce costurile de instalare.

umiditatea interioară şi exterioară

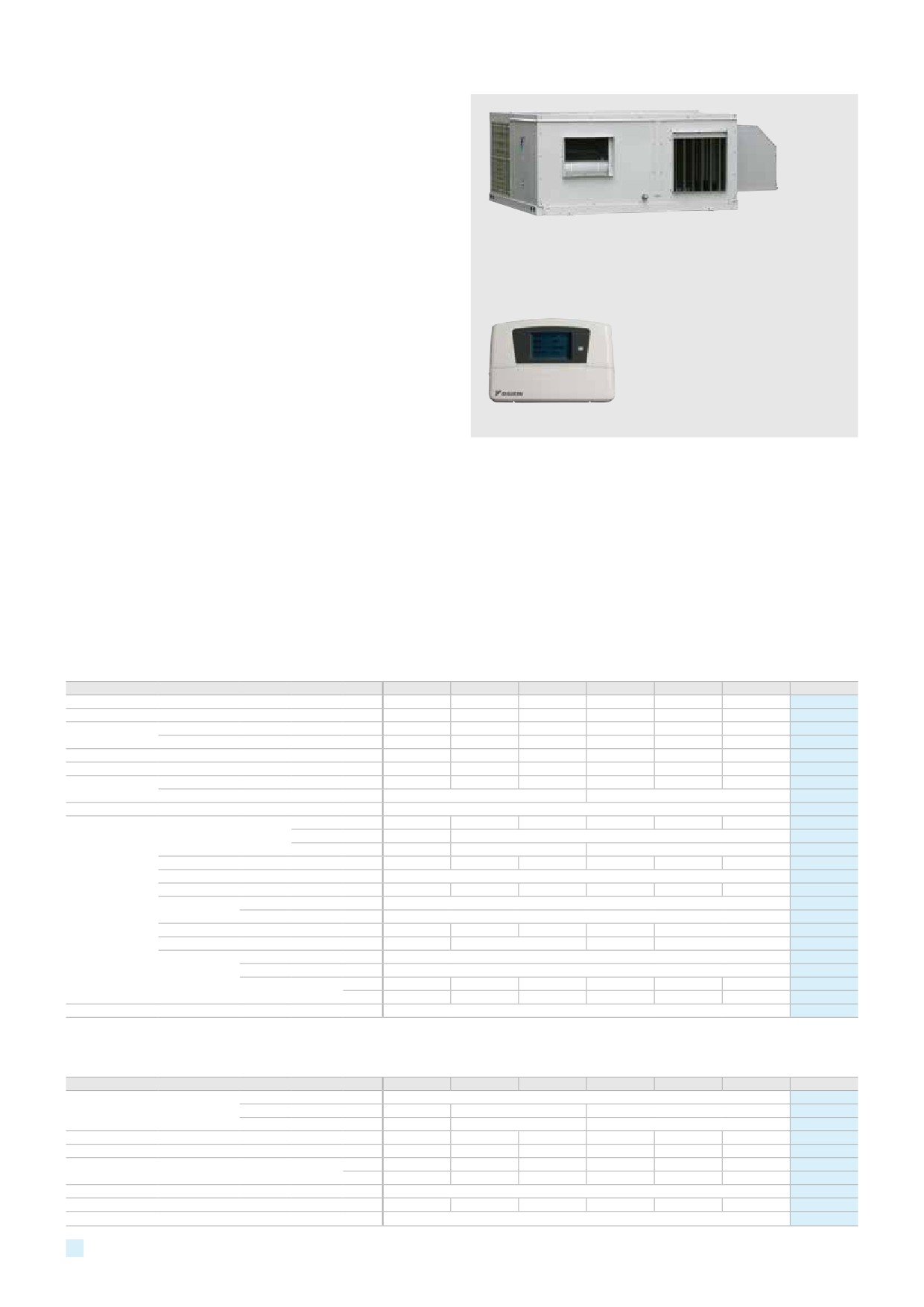

Pentru instalarea în tavan fals, unde spaţiul este o restricţie, VKM se poate integra

›

Filtrare: îndepărtează praful, poluanţii şi mirosurile

perfect pentru a furniza aer proaspăt la o temperatură confortabilă şi are şi un

din aer

element opţional de umidificare.

Portofoliul pentru aer proaspăt

150

500

1.000

2.000

2.500

15.000

25.000

[m3/h]

›

Schimb de căldură cu eficienţă

D-AHU MODULAR R

ridicată

›

Dimensiuni

compacte

›

Clasa A+ conform Eurovent

VAM-FC

›

Hârtie cu eficienţă

›

Debit de aer extins

energetică mai ridicată

›

Motoare ventilatoare EC

NOU

ADT-FDI - Soluţie de aer proaspăt cu dimensiuni predefinite

›

16 combinaţii cu dimensiuni predefinite

(UE şi CTA)

›

Cu schimbător DX

›

Proces simplu de comandă

VKM-GB(M)

›

Confort mărit

›

Selecţie rapidă în VRV xpress

›

Umidificator ca opţiune

›

Plug-and-play

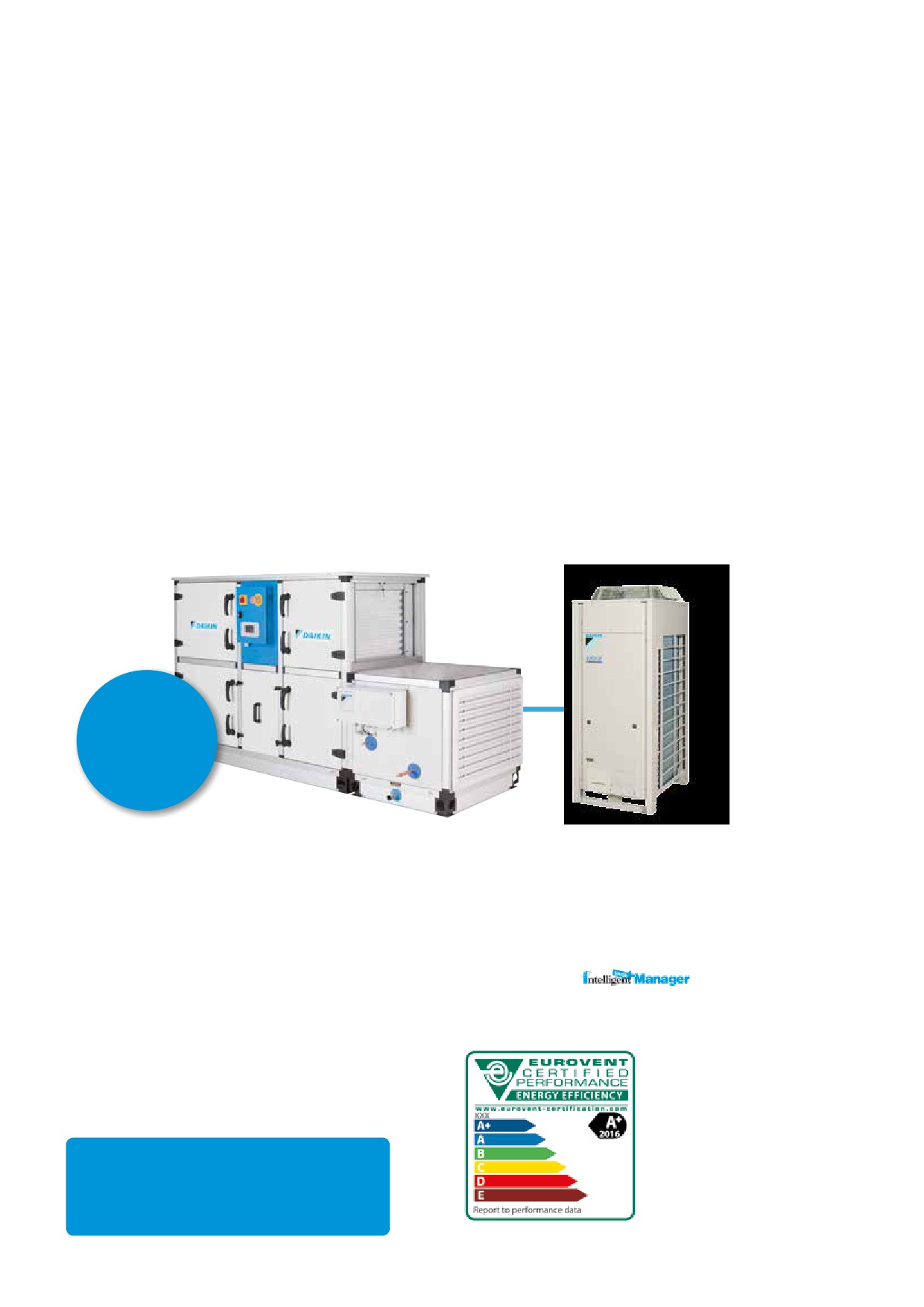

D-AHU Modular R cu conectare la DX

›

Complet personalizabilă

›

4 tipuri de control

147

VAM-FC

Ventilare cu recuperare de

Aer viciat

evacuat după

Introducere aer proaspăt din exterior

schimbul de

căldură

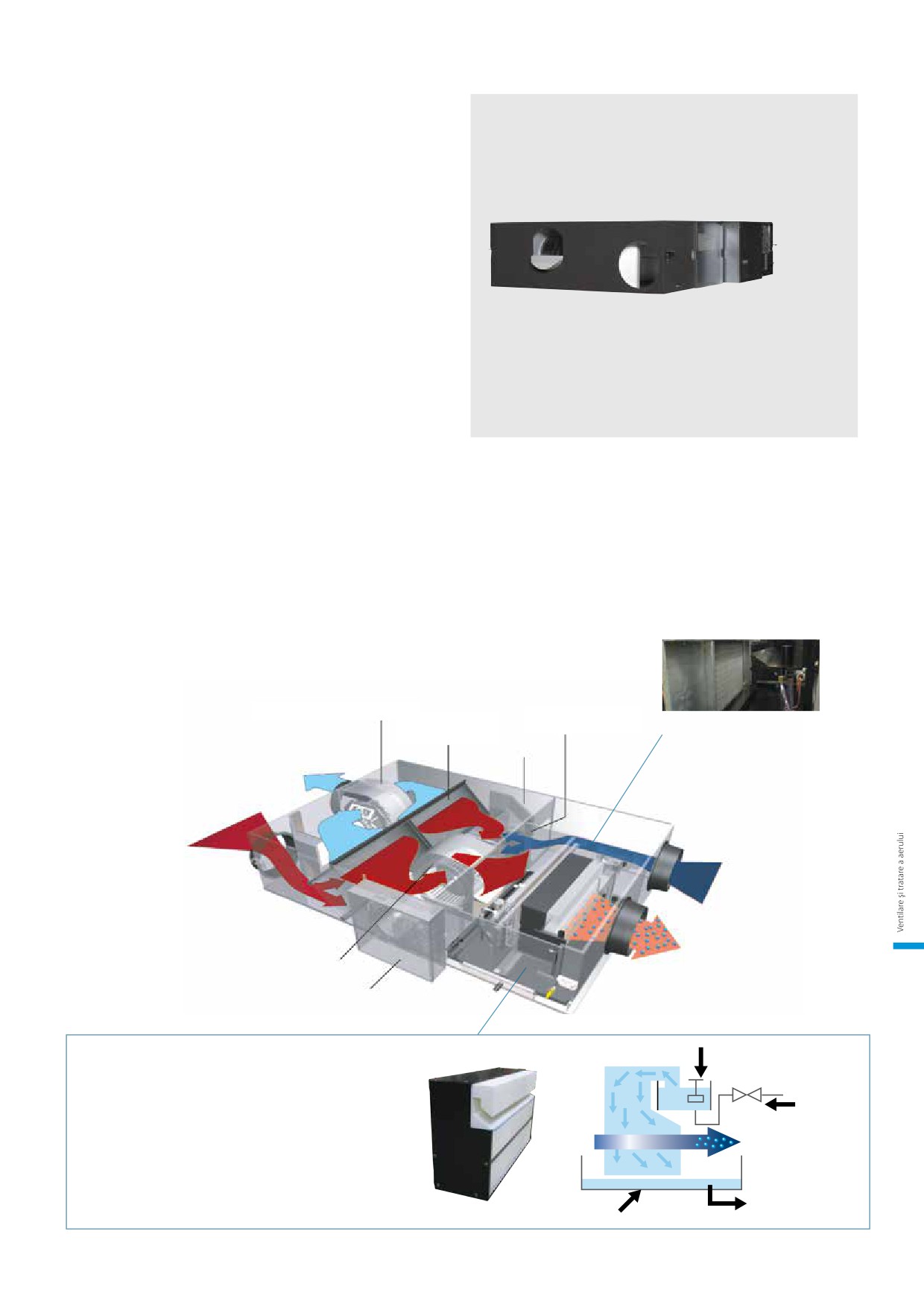

Ventilare cu recuperare de căldură ca dotare standard

Ventilare cu recuperarea energiei termice din aerul interior

Soluţia ideală pentru magazine, restaurante sau birouri care necesită

Aer curat

spaţiul maxim al pardoselii pentru mobilier, decoraţiuni şi accesorii

introdus

Răcire liberă (Free-Cooling) atunci când temperatura exterioară

după

este mai mică decât temperatura interioară (de exemplu, în timpul

Aer viciat din interior

schimbul de

nopţii)

căldură

Consum redus de energie datorită motorului DC al ventilatorului,

special conceput

Preveniţi pierderile de energie rezultate din supraventilarea, în timp

ce îmbunătăţiţi calitatea aerului din interior cu ajutorul senzorului

de CO₂ opţional

Filtre de înaltă eficienţă, disponibile în categoriile

Se poate utiliza ca unitate individuală sau se poate integra în

M6, F7, F8

sistemele Sky Air sau VRV

Gamă largă de unităţi: un debit de aer cuprins între 150 şi 2.000 m³/h

Filtre de praf medii şi fine opţionale, M6, F7, F8, pentru a satisface

Nu este nevoie de ţevi pentru condens

cerinţele clientului sau legislaţia aplicabilă

Poate funcţiona în condiţii de supra şi depresiune

Timp de instalare mai scurt datorită reglării uşoare a debitului de

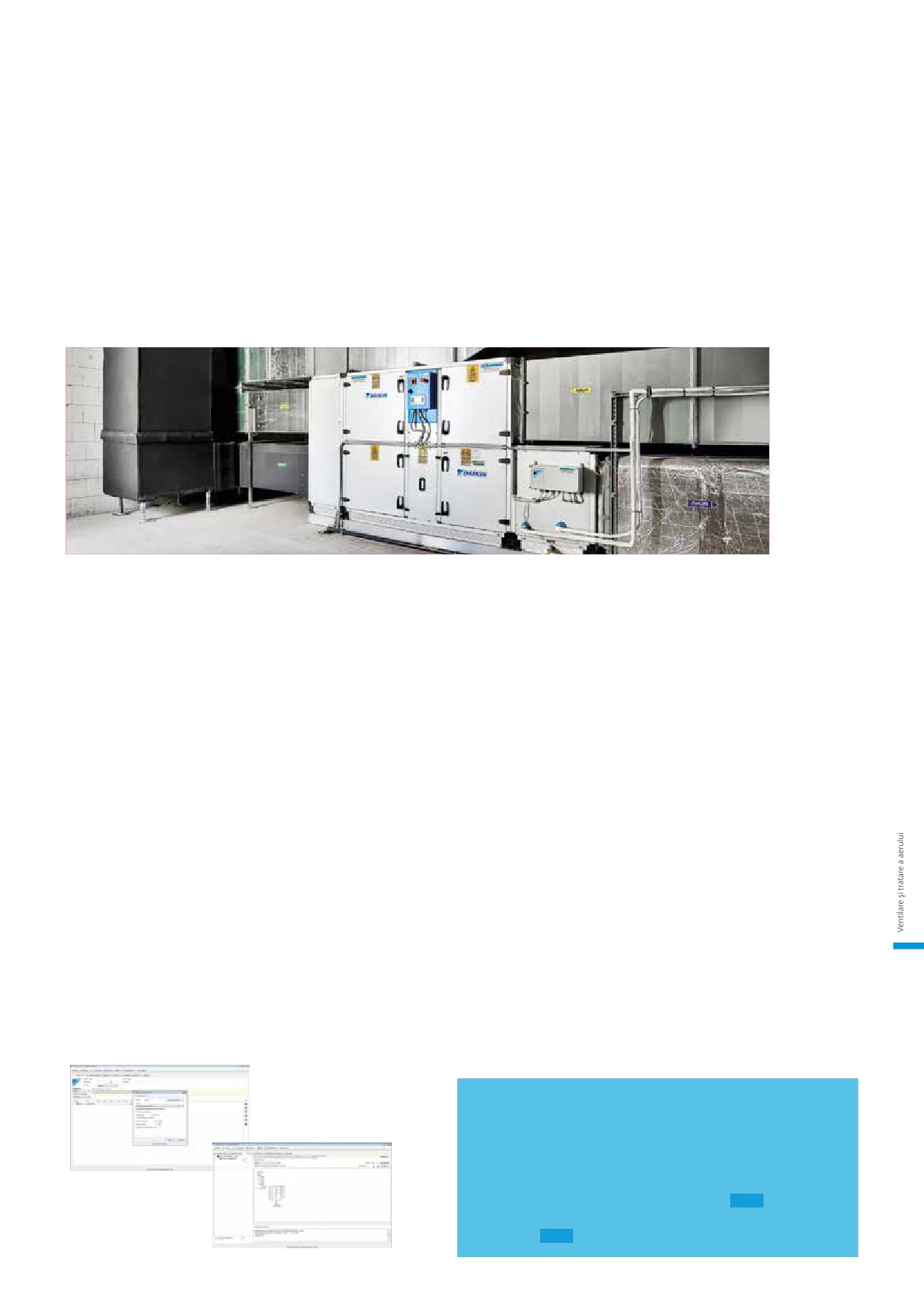

Soluţie completă pentru aer proaspăt, Daikin furnizând atât

aer nominal, prin urmare, sunt necesare mai puţine clapete de aer

VAM/VKM, cât şi încălzitoare electrice

decât în cazul instalaţiilor tradiţionale

Element de schimb de căldură special proiectat cu hârtie de înaltă

eficienţă (HEP)

Preveniţi pierderile de energie rezultate din supraventilarea cu ajutorul senzorului de CO₂

O cantitate suficientă de aer proaspăt este necesară pentru a crea un mediu confortabil, dar ventilare constantă duce la risipă de energie.

Prin urmare, se poate instala un senzor opţional de CO₂, care accelerează sau chiar opreşte sistemul de ventilare atunci când există suficient aer

proaspăt în cameră, economisind astfel energie.

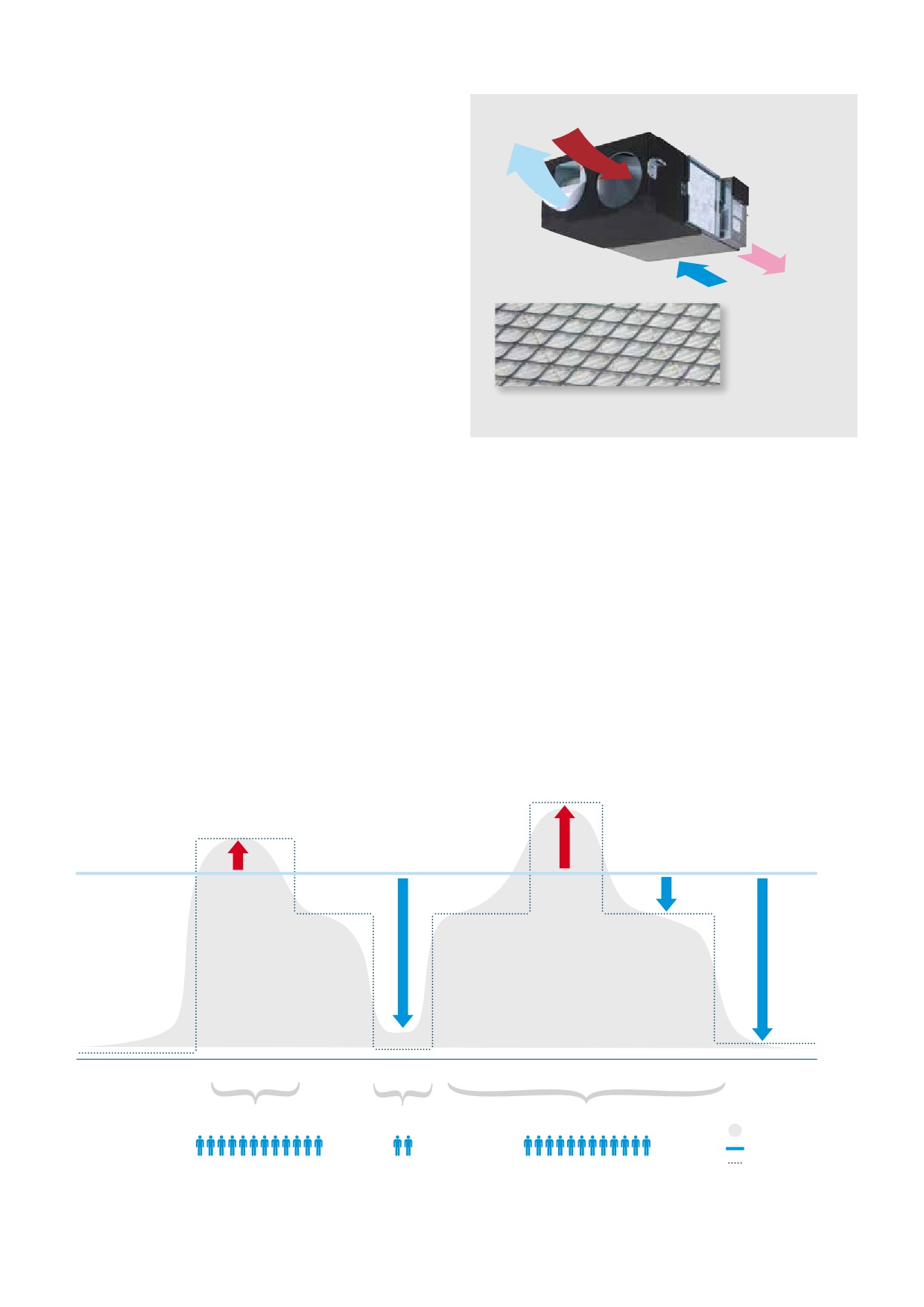

Exemplu de funcţionare a unui senzor de CO₂ într-o sală de şedinţe:

9.00

12.00

17.00

Scădere a debitului de aer şi o economie

de energie mai mare în comparaţie cu un

debit fix de ventilare

Mărire a

debitului

de aer şi

un confort

Atunci când în cameră se află mai multe

îmbunătăţit în

persoane, se va introduce mai mult

comparaţie cu

aer proaspăt pentru a menţine niveluri

un debit fix de

confortabile de CO₂. Atunci când în cameră

ventilare.

se află mai puţine persoane, economia

de energie apare prin introducerea unei

cantităţi mai mici de aer proaspăt.

ora

Şedinţa de dimineaţă

Pauza de masă

Şedinţă

Nivel de CO₂

Debit fix de ventilare

Debit de ventilare

Utilizarea senzorilor de CO₂are cel mai ridicat potenţial de economisire a energiei în clădirile unde gradul de ocupare fluctuează în timpul unei perioade de 24 de ore, nu se poate estima

şi are perioade de vârf la niveluri ridicate. Astfel de clădiri sunt: clădiri de birouri, clădiri administrative, magazine de retail şi malluri, cinematografe, săli de conferinţe, şcoli, cluburi de

divertisment şi cluburi de noapte. Reacţia unităţii de ventilare la fluctuaţiile nivelului de CO₂ poate fi reglată uşor printr-o setare la faţa locului.

148

Ventilare cu recuperare de căldură

Hârtie de înaltă eficienţă

ÎN EXTERIOR

ÎN INTERIOR

Funcţionare a hârtiei de

înaltă eficienţă.

27,4 °C

Temperatura şi

30,6 °C

63% RH

umiditatea sunt

62% RH

schimbate între

Debit încrucişat de aer

straturi

pentru schimbul de căldură

32 °C

70% RH

26 °C

şi umezeală.

50% RH

Căptuşeală formată integral

RH: Umiditate relativă SA: aer introdus (în cameră) RA: aer evacuat (din cameră)

Ventilare

VAM

150FC

250FC

350FC

500FC

650FC

800FC

1000FC

1500FC

2000FC

Putere absorbită -

Mod schimb de căldură

Nom.

Ultra mare/

0,132/0,111/

0,161/0,079/

0,071 (1)/0,057

0,147 (1)/0,101

0,188 (1)/0,114

0,320 (1)/0,241 (1)

0,360 (1)/0,309 (1)

0,617 (1)/0,463 (1)

0,685 (1)/0,575 (1)

50 Hz

mare/mică

0,058

0,064

(1)/0,020 (1)

(1)/0,049 (1)

(1)/0,063 (1)

/ 0,185 (1)

/0,198 (1)

/0,353 (1)

/0,295 (1)

Mod deviaţie

Nom.

Ultra mare/

0,132/0,111/

0,161/0,079/

0,071 (1)/0,057 (1)/

0,147 (1)/0,101 (1)/

0,188 (1)/0,114 (1)/

0,320 (1)/0,241 (1)/

0,360 (1)/0,309 (1)/

0,617 (1)/0,463 (1)/

0,685 (1)/0,575 (1)/

mare/mică

0,058

0,064

0,020 (1)

0,049 (1)

0,063 (1)

0,185 (1)

0,198 (1)

0,353 (1)

0,295 (1)

Eficienţă schimb de Ultra mare/mare/mică

77,0 (2) / 72,0 (3) /

74,9 (2) / 69,5 (3) /

78,0 (2) / 71,6 (4) /

77,0 (2) / 70,2 (4) /

77,0 (2) / 69,8 (4) /

77,0 (2) / 67,8 (4) /

78,0 (2) / 70,2 (4) /

78,0 (2) / 69,5 (4) /

78,0 (2) / 70,2 (4) /

temperatură - 50 Hz

78,3 (2) / 72,3 (3)

76,0 (2) / 70,0 (3) /

79,3 (2) / 71,9 (4) /

78,8 (2) / 70,7 (4) /

79,1 (2) / 71,2 (4) /

78,2 (2) / 68,8 (4) /

78,6 (2) / 71,1 (4) /

79,6 (2) / 70,3 (4) /

79,6 (2) / 71,3 (4) /

/82,8 (2) /73,2 (3)

80,1 (2) / 72,0 (3)

84,1 (2) / 73,0 (4)

80,9 (2) / 71,3 (4)

81,1 (2) / 72,9 (4)

79,1 (2) / 69,6 (4)

80,2 (2) / 73,4 (4)

80,8 (2) / 71,0 (4)

80,6 (2) / 74,6 (4)

Eficienţă schimb

Răcire

Ultra mare/mare/mică

60,3 (2)/61,9 (2)/

60,3 (2)/61,2 (2)/

63,4 (2)/65,0 (2)/

60,3 (2)/63,4 (2)/

60,3 (2)/64,0 (2)/

62,4 (2)/63,6 (2)/

63,4 (2)/64,2 (2)/

63,4 (2)/65,0 (2)/

63,4 (2)/64,5 (2)/

conţinut de căldură

67,3 (2)

64,5 (2)

70,7 (2)

66,9 (2)

67,3 (2)

64,6 (2)

66,3 (2)

66,2 (2)

67,8 (2)

- 50 Hz

Încălzire

Ultra mare/mare/mică

66,6 (2)/67,9 (2)/

66,6 (2)/67,4 (2)/

67,6 (2)/68,9 (2)/

64,5 (2)/67,6 (2)/

65,5 (2)/67,7 (2)/

67,6 (2)/68,8 (2)/

68,6 (2)/69,4 (2)/

68,6 (2)/69,7 (2)/

68,6 (2)/69,5 (2)/

72,4 (2)

70,7 (2)

73,7 (2)

71,1 (2)

69,7 (2)

69,8 (2)

71,5 (2)

70,5 (2)

72,1 (2)

Mod de funcţionare

Mod schimb de căldură/mod deviaţie/mod împrospătare

Sistem de schimb de căldură

Schimb total de căldură cu debit încrucişat aer-aer (căldură sensibilă + latentă)

Element de schimb de căldură

Hârtie neinflamabilă procesată special

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

285x776x525

301x828x816

364x1.000x868

364x1.000x1.160

726x1.510x868

726x1.510x1.160

Greutate

Unitate

24,0

33,0

51,0

54,0

63,0

128

145

Carcasă

Material

Tablă de oţel galvanizat

Ventilator - Debit de Mod schimb de căldură

Ultra mare/mare/mică

m³/h

150 (5)/140

250 (5)/230

350 (1)/320

500 (1)/410

650 (1)/545

800 (1)/725

1.000 (1)/950

1.500 (1)/1.350

2.000 (1)/1.880 (1)

aer - 50 Hz

(5)/105 (5)

(5)/155 (5)

(1)/210 (1)

(1)/310 (1)

(1)/450 (1)

(1)/665 (1)

(1)/820 (1)

(1)/1.230 (1)

/1.500 (1)

Mod deviaţie

Ultra mare/mare/mică

m³/h

150 (5)/140

250 (5)/230

350 (1)/320

500 (1)/410

650 (1)/545

800 (1)/725

1.000 (1)/950

1.500 (1)/1.350

2.000 (1)/1.880 (1)

(5)/105 (5)

(5)/155 (5)

(1)/210 (1)

(1)/310 (1)

(1)/450 (1)

(1)/665 (1)

(1)/820 (1)

(1)/1.230 (1)

/1.500 (1)

Ventilator - Presiune Ultra mare/mare/mică

90 (5)/87 (5)/

70 (5)/63 (5)/

103 (1)/93 (1)/

83 (1)/57 (1)/

100 (1)/73 (1)/

109 (1)/94 (1)/

147 (1)/135 (1)/

116 (1)/97 (1)/

132 (1)/118 (1)/

statică externă - 50 Hz

40 (5)

25 (5)

51 (1)

35 (1)

49 (1)

78 (1)

100 (1)

80 (1)

77 (1)

Filtru de aer

Tip

Ţesătură textilă fibroasă multidirecţională

Nivel de presiune

Mod schimb de căldură

Ultra mare/mare/mică

dBA

27,0/26,0/20,5

28,0/26,0/21,0

32,0/31,5/23,5

33,0/31,5/24,5

34,5/33,0/27,0

36,0/34,5/31,0

36,0/35,0/31,0

39,5/38,0/34,0

40,0/38,0/35,0

sonoră - 50 Hz

Mod deviaţie

Ultra mare/mare/mică

dBA

27,0/26,5/20,5

28,0/27,0/21,0

32,0/31,0/24,5

33,5/32,5/25,5

34,5/34,0/27,0

36,0/34,5/31,0

36,0/35,5/31,0

40,5/38,0/33,5

40,0/38,0/35,0

Domeniu de

Min.

°CDB

-15

funcţionare

Max.

°CDB

Umiditate relativă

80% sau mai puţin

Diametru tubulatură de conectare

100

150

200

250

350

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1~/50/60/220-240/220

Curent

Amperaj maxim pe siguranţă (MFA)

15,0

16,0

Consum specific de

Climat rece

kWh/(m².a)

-56,0 (6)

-60,5 (6)

energie (SEC)

Climat temperat

kWh/(m².a)

-22,1 (6)

-27,0 (6)

Climat cald

kWh/(m².a)

-0,100 (6)

-5,30 (6)

Clasa SEC

D / (6)

B / (6)

Debit maxim la ESP Debit

m³/h

130 (5)

207 (5)

de 100 Pa

Putere absorbită

129

160

Nivel de putere sonoră (LWa)

Consum anual de energie electrică

kWh/a

18,9 (6)

13,6 (6)

Încălzire anuală

Climat rece

kWh/a

41,0 (6)

40,6 (6)

economisită

Climat temperat

kWh/a

80,2 (6)

79,4 (6)

Climat cald

kWh/a

18,5 (6)

18,4 (6)

(1) Se măsoară la curba ventilatorului 15. Consultaţi curbele ventilatorului. (2) Măsurat în conformitate cu JIS B 8628. (3) Măsurat la un debit de referinţă conform EN13141-7. (4) Măsurat conform EN308: 1997. (5) Curăţaţi filtrul când pictograma filtrului se afişează pe ecranul controlerului.

Curăţarea periodică a filtrului este importantă pentru calitatea aerului introdus şi pentru eficienţa energetică a unității. (6) Conform Regulamentului (UE) nr. 1254/2014. | Conform Regulamentului (UE) nr. 1253/2014. | La debitul de referinţă conform Regulamentului (UE) nr. 1254/2014.

149

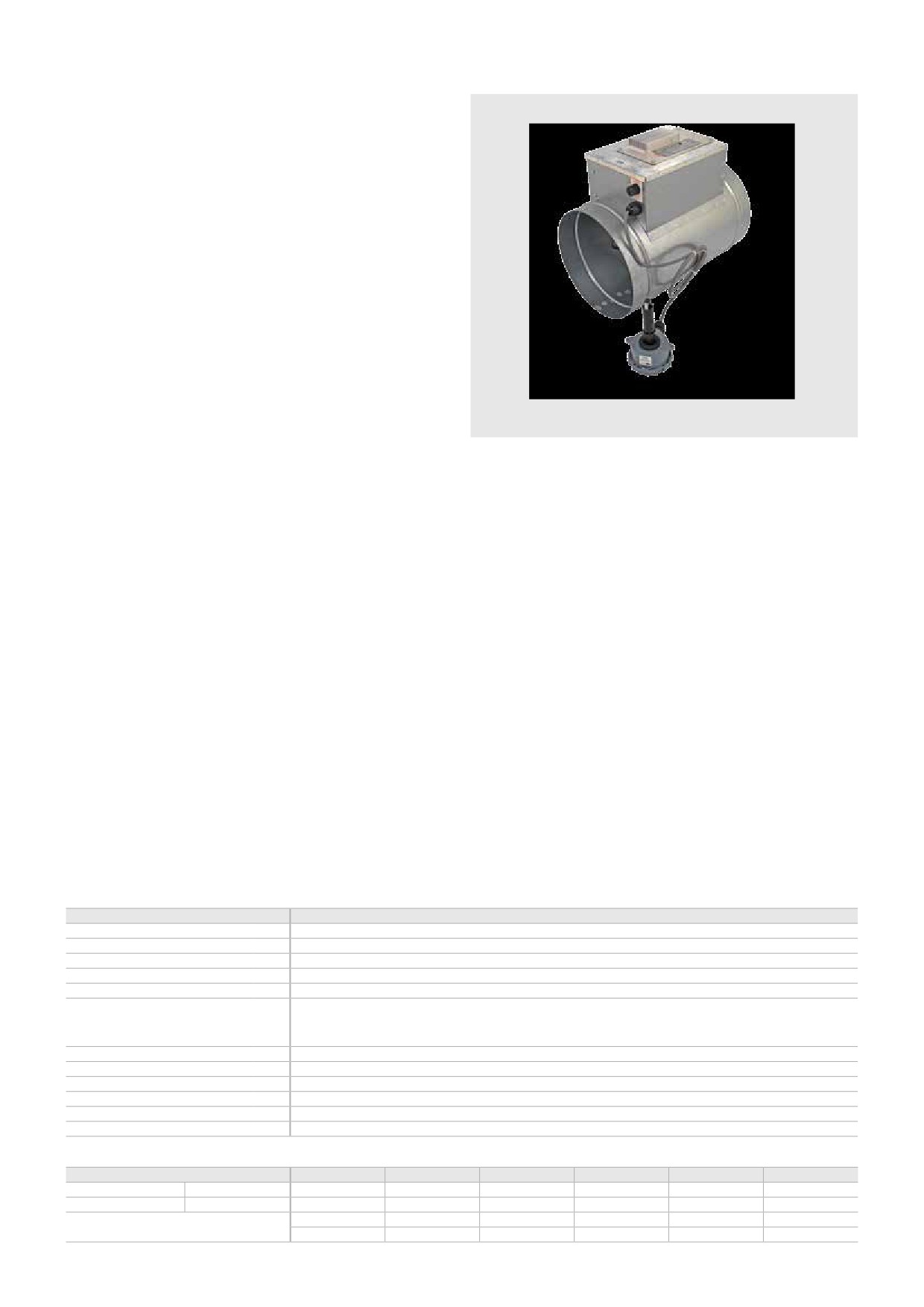

Încălzitor electric pentru VAM

›

Soluţie completă pentru aer proaspăt, Daikin furnizând atât VAM,

cât şi încălzitoare electrice

›

Confort sporit la temperaturi exterioare scăzute datorită aerului

exterior încălzit

›

Concept cu încălzitor electric integrat (fără accesorii suplimentare

necesare)

›

Senzor dublu de debit şi de temperatură

›

Setare flexibilă cu valoare setată reglabilă

›

Siguranţă sporită cu 2 întreruperi: manuală şi automată

›

Integrare cu BMS cu:

- Releu fără tensiune pentru indicarea erorilor

- Intrare de 0-10 Vc.c. pentru controlul valorii setate

ÎNCĂLZITOR ELECTRIC PENTRU VAM

(VH)

Tensiune de alimentare

220/250 Vc.a. 50/60 Hz. +/-10%

Curent de ieşire (maximum)

19 A la 40°C (ambiant)

Senzor de temperatură

5 kohm la 25 °C (tabelul 502 1T)

Domeniu de control al temperaturii

0-40 °C/(0-10 V 0-100%)

Siguranţă de control

20 x 5 mm 250 mA

Indicatoare led

Alimentare pornită - galben

Încălzitor pornit - roşu (constant sau clipit, indicând controlul prin impulsuri)

Eroare debit de aer - roşu

Orificii de montaj

98 mm x 181 mm, central, orificii cu diametrul de ø 5 mm

Temp. maximă mediu ambiant lângă cutia de conexiuni

35 °C (în timpul funcţionării)

Întrerupere automată la temp. ridicată

Presetat la 100 °C

Întrerupere manuală la resetare la temp. ridicată

Presetat la 125 °C

Releu de funcţionare

1 A 120 Vc.a. sau 1 A 24 Vc.c

Intrare valoare de referinţă BMS

0-10 Vc.c

4/AB

Capacitate

1,5

2,5

Diametru tubulatură

100

150

200

250

300

VAM conectabilă

VAM150FC

VAM250FC

VAM500FC

VAM800FC

VAM1500FC

VAM350FC

VAM650FC

VAM1000FC

VAM2000FC

Pentru selecţia capacităţii corespunzătoare, consultaţi programul de selecţie VAM.

150

VKM-GB/VKM-GBM

Ventilare, umidificare şi tratare

a aerului cu recuperare de

căldură

Preîncălzire sau răcire a aerului proaspăt pentru o sarcină

mai redusă asupra sistemului de aer condiţionat

Ventilare cu recuperarea energiei termice din aerul interior

Creează un mediu interior de calitate ridicată prin pretratarea

aerului proaspăt introdus

Umidificarea aerului introdus menţine un nivel confortabil al

umidităţii interioare, chiar şi în timpul încălzirii

Soluţia ideală pentru magazine, restaurante sau birouri care necesită

spaţiul maxim al pardoselii pentru mobilier, decoraţiuni şi accesorii

Răcire liberă (Free-Cooling) atunci când temperatura exterioară

este mai mică decât temperatura interioară (de exemplu, în timpul

VKM80-100GB(M)

nopţii)

Consum mai redus de energie datorită motorului DC al

ventilatorului

Element de schimb de căldură special proiectat cu hârtie de înaltă

Preveniţi pierderile de energie rezultate din supraventilare, în timp

eficienţă (HEP)

ce îmbunătăţiţi calitatea aerului din interior cu ajutorul senzorului

Poate funcţiona în condiţii de supra şi depresiune

de CO₂ opţional

Timp de instalare mai scurt datorită reglării uşoare a debitului de

aer nominal, prin urmare, sunt necesare mai puţine clapete de aer

decât în cazul instalaţiilor tradiţionale

Exemplu de funcţionare: umidificare şi tratare a aerului (modul încălzire)¹

Ventilator de evacuare

Elemente schimbător

Motor clapetă de aer

Schimbător DX (baterie cu expansiune directă)

de căldură

Clapetă de aer

(evacuare aer în exterior)

(aer proaspăt din exterior)

(aer evacuat din cameră)

Ventilator introducere aer

SA (aer proaspăt introdus în cameră)

Cutie de componente electronice (cutie de comandă)

Comutator cu flotor

Electrovalvă

Element umidificator:

Utilizând principiul capilarităţii, apa

străbate elementul umidificatorului.

Aerul cald provenit de la schimbătorul

Apă

DX trece prin umidificator şi absoarbe

DEBIT DE AER

umezeala.

Tăviţă pentru colectarea condensului

Evacuare condens

¹ Exemplu VKM-GM

151

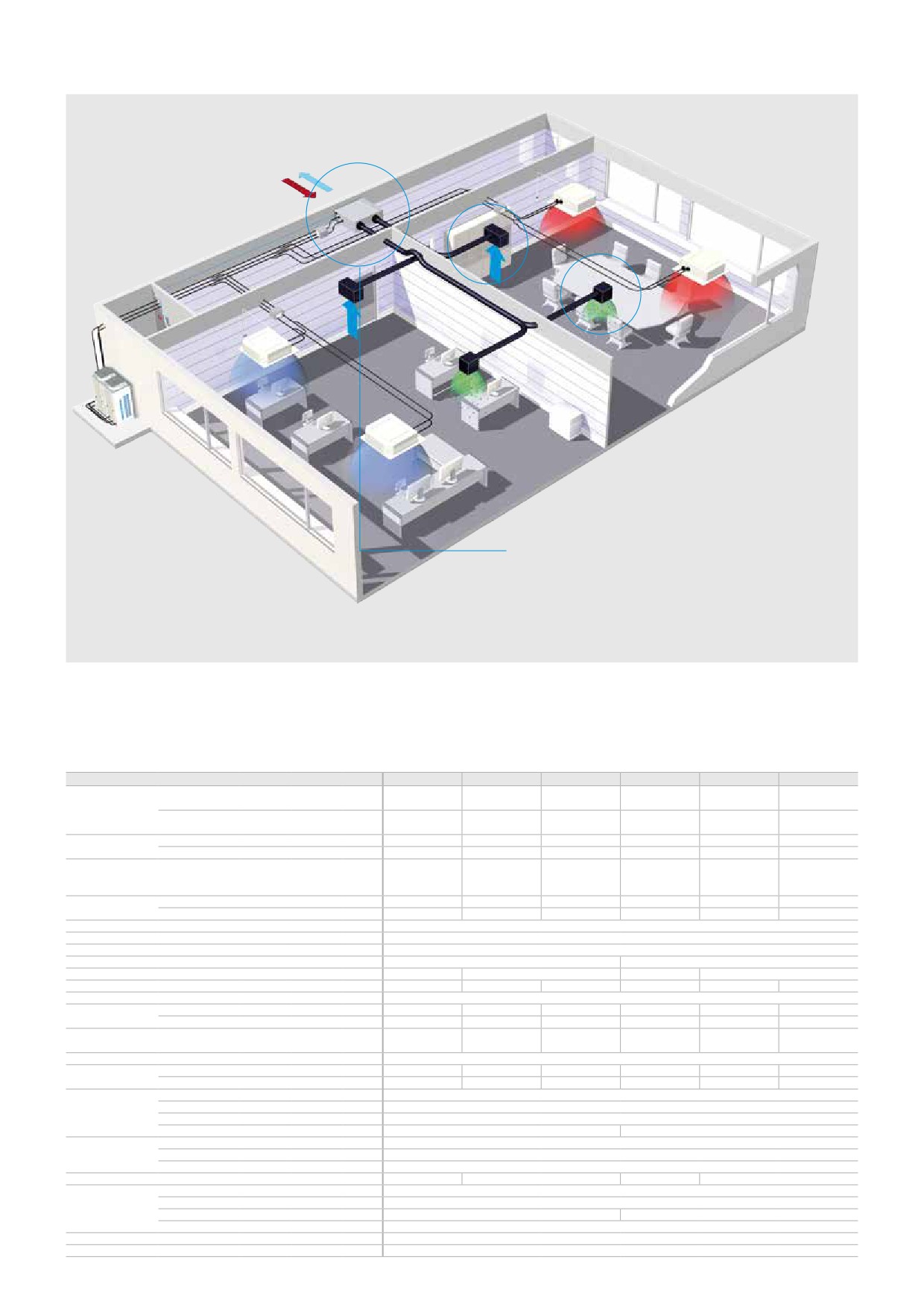

Exemplu VKM-GM

Ventilaţie, umidificare şi tratare a

aerului cu recuperare de căldură

Ventilaţie

VKM-GB/VKM-GBM

50GB

80GB

100GB

50GBM

80GBM

100GBM

Putere absorbită -

Mod schimb de Nom.

Ultra mare/

0,270/0,230/

0,330/0,280/

0,410/0,365/

0,270/0,230/

0,330/0,280/

0,410/0,365/

50 Hz

căldură

mare/mică

0,170

0,192

0,230

0,170

0,192

0,230

Mod deviaţie

Nom.

Ultra mare/

0,270/0,230/

0,330/0,280/

0,410/0,365/

0,270/0,230/

0,330/0,280/

0,410/0,365/

mare/mică

0,140

0,192

0,230

0,170

0,192

0,230

Sarcină de condiţionare Răcire

4,71 / 1,91 / 3,5

7,46 / 2,96 / 5,6

9,12 / 3,52 / 7,0

4,71 / 1,91 / 3,5

7,46 / 2,96 / 5,6

9,12 / 3,52 / 7,0

aer proaspăt

Încălzire

5,58 / 2,38 / 3,5

8,79 / 3,79 / 5,6

10,69 / 4,39 / 7,0

5,58 / 2,38 / 3,5

8,79 / 3,79 / 5,6

10,69 / 4,39 / 7,0

Eficienţă schimb de

Ultra mare/mare/mică

temperatură - 50 Hz

76/76/77.5

78/78/79

74/74/76.5

76/76/77.5

78/78/79

74/74/76.5

Eficienţă schimb conţinut Răcire

Ultra mare/mare/mică

64/64/67

66/66/68

62/62/66

64/64/67

66/66/68

62/62/66

de căldură - 50 Hz

Încălzire

Ultra mare/mare/mică

67/67/69

71/71/73

65/65/69

67/67/69

71/71/73

65/65/69

Mod de funcţionare

Mod schimb de căldură/mod deviaţie/mod împrospătare

Sistem de schimb de căldură

Schimb total de căldură cu debit încrucişat aer-aer (căldură sensibilă + latentă)

Element de schimb de căldură

Hârtie neinflamabilă procesată special

Umidificator

Sistem

Tip prin evaporare naturală

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

387x1.764x832

387x1.764x1.214

387x1.764x832

387x1.764x1.214

Greutate

Unitate

110

112

100

119

123

Carcasă

Material

Tablă de oţel galvanizat

Ventilator - Debit de Mod schimb de căldură Ultra mare/mare/mică

m³/h

500/500/440

750/750/640

950/950/820

500/500/440

750/750/640

950/950/820

aer - 50 Hz

Mod deviaţie

Ultra mare/mare/mică

m³/h

500/500/440

750/750/640

950/950/820

500/500/440

750/750/640

950/950/820

Ventilator - Presiune

Ultra mare/mare/mică

210/170/140

210/160/110

150/100/70

200/150/120

205/155/105

110/70/60

statică externă - 50 Hz

Filtru de aer

Tip

Ţesătură textilă fibroasă multidirecţională

Nivel de presiune

Mod schimb de căldură Ultra mare/mare/mică

dBA

39/37/35

41,5/39/37

41/39/36,5

38/36/34

40/37,5/35,5

40/38/35,5

sonoră - 50 Hz

Mod deviaţie

Ultra mare/mare/mică

dBA

40/38/35,5

41,5/39/37

41/39/36,5

39/36/34,5

41/38/36

41/39/35,5

Domeniu de

În jurul unităţii

°CDB

0 °C~40 °CDB, RH de 80% sau mai puţin

funcţionare

Aer introdus

°CDB

-15°C~40 °CDB, RH de 80% sau mai puţin

Aer evacuat

°CDB

0 °C~40 °CDB, RH de 80% sau mai puţin

Temperatură la baterie Răcire/max./încălzire/min.

°CDB

-15/43

Agent frigorific

Control

Vană de expansiune electronică

Tip

R-410A

GWP

2.087,5

Diametru tubulatură de conectare

200

250

200

250

Racorduri conducte Lichid

Dext

6,35

Gaz

Dext

12,7

Alimentare cu apă

6,4

Evacuare condens

PT3/4 filet extern

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1~/50/220-240

Curent

Amperaj maxim pe siguranţă (MFA)

152

Soluţii cu centrale

de tratare a aerului Daikin

Veţi găsi alegerea potrivită

De ce să alegeţi centrale de tratare a aerului Daikin cu conectare la DX?

Simplificarea afacerii

Ghişeul unic

Abordarea unică a soluţiei complete Daikin ajută afacerile

Daikin este singurul producător global de pe piaţă

să propună soluţii îmbunătăţite, care să includă toate

capabil să ofere o soluţie cu adevărat plug-and-play,

categoriile de produse, pentru a îmbunătăţi rata de succes,

în care CTA-urile Daikin produse de Daikin Applied Europe

oferind clienţilor finali combinaţii de produse de neegalat

şi certificate de Eurovent oferă o compatibilitate standard

şi simplificând viaţa instalatorilor datorită produselor de

cu gama de unităţi exterioare VRV unice de la Daikin,

calitate furnizate de același producător. Spre deosebire de

pentru cea mai bună performanţă de pe piaţă.

alţi producători, Daikin nu utilizează produse de echipare

Această integrare unică a tuturor categoriilor de produse

originală în CTA-urile cu DX. Mulţi competitori oferă unităţi

sub aceeaşi umbrelă oferă consumatorilor siguranţă şi

exterioare DX cu echipare originală sau CTA cu echipare

valoare adăugată, promovând în acelaşi timp abordarea

originală, ceea ce creează probleme la apariţia defecţiunilor

soluţiei complete.

sau problemelor în timpul garanţiei. O sigură interfaţă

pentru afacerea dvs. impune Daikin ca fiind cea mai

Gamă completă de posibilităţi

bună alegere.

Datorită celei mai complete oferte de pe piaţă,

Instrumente ajutătoare

Daikin are soluţia pentru toate tipurile de aplicaţii

comerciale cu aer proaspăt. Daikin furnizează soluţii de

Selectarea unei CTA în combinaţie cu o unitate DX nu a

ventilare cu CTA, de la 2.500 m3/h până la 140.000 m3/h,

fost niciodată mai uşorară printre producători. Programul

fie cu recuperarea naturală a căldurii, fie în cadrul unor

de selecţie binecunoscut VRV xpress a fost modificat pentru

soluţii avansate de ventilare, în care unitatea exterioară

a integra combinaţii de CTA cu dimensiuni predefinite

VRV poate fi conectată la CTA Daikin, pentru cea mai

şi unităţi exterioare DX sau doar pentru a selecta unităţi

complexă climatizare. Controlul armonizat între unitatea

exterioare conectate la kituri de vană de expansiune.

exterioară VRV şi CTA oferă un control excepţional 24/7,

Dacă este necesară o selecţie mai complexă, noul Astra web

când sistemul este conectat la un iTM.

poate fi utilizat pentru a pregăti soluţii personalizate, unice,

pentru orice proiect.

Avantaje

›

Unic producător care oferă o gamă completă

›

Soluţie plug-and-play

Selecţie uşoară în

›

Compatibilitate directă cu iTM

xpress

›

VRV xpress care susţine afacerea cu CTA-uri

NOU

›

CTA cu mărimi predefinite + unităţi exterioare DX pentru aer

proaspăt NOU

153

ADT-FDI

Unitate de aer proaspăt preselectată

Soluţie de aer proaspăt cu

dimensiuni predefinite

Soluţie premium de ventilare cu recuperarea căldurii

Dimensiunile predefinite facilitează selecţia, ofertarea şi

comandarea

Se conectează direct la unităţile exterioare DX preselectate

Motorul cu eficienţă premium IE

Schimbător de căldură cu eficienţă ridicată (recuperarea căldurii)

Design compact

Calitate a aerului interior în conformitate cu norma de igienă VDI

Limite de funcţionare începând de la -20 °C până la o temperatură a

mediului ambiant de +46 °C

Integrare directă cu intelligent Touch Manager pentru monitorizare

şi control

ADT03FDI-80

ADT03FDI-100

ADT03FDI-125

ADT04FDI-125

ADT04FDI-140

ADT04FDI-200

ADT05FDI-200

ADT05FDI-250

Debit de aer

Debit de aer valabil pentru

m3/h

2.200

2.700

3.200

3.600

4.100

4.700

5.500

6.200

răcire (1) şi încălzire (2)

Kit vană

Tip

EKEXV80

EKEXV100

EKEXV125

EKEXV140

EKEXV200

EKEXV250

de expansiune

Număr

Cutie de comandă

Tip

EKEQFCBA

Număr

Unitate exterioară

Tip

ERQ100AV1

ERQ125AV1

ERQ140AV1

ERQ200AW1

ERQ250AW1

Număr

Clasă energetică

Clasa energetică Eurovent

A+

Conform Dir. privind proiectarea ecologică

ErP 2018

Tehnologie de

Iarna

Nom.

Schimbător de căldură de sorbţie

recuperare a căldurii

Tehnologie de

Iarna

Nom.

81,5

79,2

76,9

81,1

79,6

77,8

77,4

recuperare a căldurii

ESP

Nom.

200

SFPv

Nom.

W/(m3/s)

1.388

1.508

1.660

1.402

1.512

1.637

1.456

1.575

Putere absorbită ventilator introducere aer Nom.

0,53

0,7

0,92

0,89

1,08

1,35

1,4

1,72

Clasă filtru

Introducere

F7+ F7

Extracţie

F7+ F7

Dimensiuni

Unitate

Înălţime

1.540

1740

Lăţime

2.500

2.620

2.780

Adâncime

990

1.200

1.400

Greutate

549

659

840

Putere totală absorbită

Nom.

1,55

2,3

2,25

2,63

3,15

3,25

3,86

Alimentare electrică

Tensiune electrică

V/fază/Hz

230 V/1~/50 Hz

400 V/3~/50 Hz

Deschidere uşă (în direcţia aerului introdus)

Dreapta

ADT06FDI-250

ADT07FDI-250

ADT07FDI-140

ADT07FDI-200

ADT08FDI-200

ADT09FDI-200

ADT09FDI-250

ADT10FDI-250

Debit de aer

Debit de aer valabil pentru

m3/h

6.900

7.400

8.000

8.700

10.000

11.500

13.200

14.900

răcire (1) şi încălzire (2)

Kit vană

Tip

EKEXV250

EKEXV140

EKEXV200

EKEXV250

de expansiune

Număr

Cutie de comandă

Tip

EKEQFCBA

Număr

Unitate exterioară

Tip

ERQ250AW1

ERQ140AV1

ERQ200AW1

ERQ250AW1

Număr

Clasă energetică

Clasa energetică Eurovent

A+

Conform Dir. privind proiectarea ecologică

ErP 2018

Tehnologie de

Iarna

Nom.

Schimbător de căldură de sorbţie

recuperare a căldurii

Tehnologie de

Iarna

Nom.

77,9

80,2

79,3

78,1

78,4

79,7

77,9

80,2

recuperare a căldurii

ESP

Nom.

200

SFPv

Nom.

W/(m3/s)

1.580

1.438

1.491

1.581

1.429

1.438

1.569

1.397

Putere absorbită ventilator introducere aer Nom.

1,86

1,82

2,04

2,35

2,48

2,82

3,54

3,62

Clasă filtru

Introducere

F7+ F7

Extracţie

F7+ F7

Dimensiuni

Unitate

Înălţime

1920

2.180

2.460

2.570

Lăţime

2.980

3.100

3.150

2.980

3.100

Adâncime

1.400

1.600

1940

2.300

Greutate

887

1.063

1.489

1.594

1.973

Putere totală absorbită

Nom.

4,14

4,07

4,48

5,08

5,37

6,06

7,44

7,6

Alimentare electrică

Tensiune electrică

V/fază/Hz

400 V/3~/50 Hz

Deschidere uşă (în direcţia aerului introdus)

Dreapta

(1) Răcire: temp. interioară: 27 °CDB, 19,0 °CWB, temp. exterioară: 35 °CDB, lungime echivalentă conducte: 5 m, diferenţă de nivel: 0 m

(2) Încălzire: temp. interioară: 20 °CDB, temp. exterioară: -15 °CDB, lungime echivalentă conducte agent frigorific: 5 m, diferenţă de nivel: 0 m

155

Pachetul Daikin pentru aer proaspăt - prezentare generală

De ce să utilizaţi unităţi de condensare VRV şi ERQ pentru conectarea

la centrale de tratare a aerului?

Eficienţă ridicată

Pompele de căldură Daikin sunt renumite pentru

în modul răcire, în timp ce aerul exterior este prea

eficienţa lor energetică ridicată. Integrarea CTA cu un

rece pentru a fi introdus în stare netratată. În acest caz,

sistem cu recuperarea căldurii este şi mai eficientă,

căldura din birouri este pur şi simplu transferată pentru

deoarece un sistem de birou poate fi în mod frecvent

a încălzi aerul proaspăt introdus.

Aer exterior = 10°C

Aer proaspăt introdus la 21 °C.

Diferenţa de temperatură faţă de

aerul exterior este încălzită gratuit prin

recuperarea căldurii de la sistemul de

aer condiţionat

Temperatura interioară de 22 °C

necesită răcire din cauza radiaţiei

solare. Căldura în exces poate fi

transferată la CTA

Răspuns rapid la sarcinile oscilante care duce

Proiectare şi instalare uşoare

la niveluri ridicate de confort

Sistemul este uşor de proiectat şi instalat deoarece nu

Unităţile ERQ şi VRV de la Daikin răspund rapid la

sunt necesare sisteme suplimentare, precum centrale

fluctuaţiile din temperatura aerului introdus, rezultând

termice, rezervoare şi racorduri de gaz.

o temperatură interioară constantă şi niveluri sporite

De asemenea, acest lucru reduce investiţia totală

de confort pentru utilizatorul final. Gama VRV, cea

aferentă sistemului şi costurile de funcţionare.

mai avansată, îmbunătăţeşte confortul şi mai mult,

furnizând încălzire continuă şi în timpul degivrării.

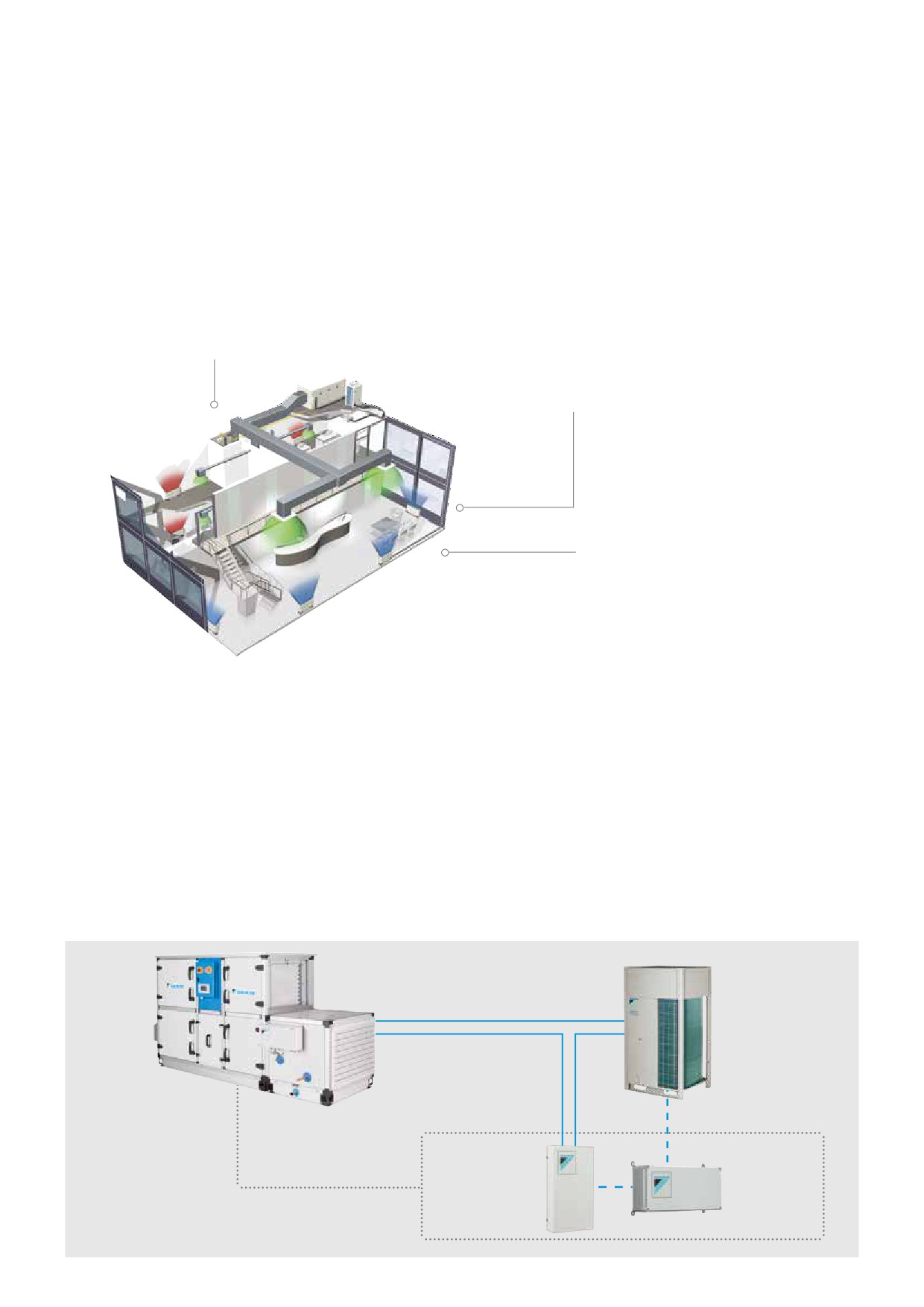

Pachetul Daikin pentru aer proaspăt

›

Dacă soluţia de aer proaspăt cu dimensiuni predefinite nu se potriveşte nevoii dvs

›

Conexiune plug-and-play între VRV/ERQ şi întreaga gamă modulară D-AHU

›

Cu kituri de vană de expansiune şi de control sudate montate din fabrică

VRV IV sau unitate de

condensare ERQ

Pachet pentru aer proaspăt

montat şi sudat în fabrică

Vană de expansiune

electronică (EKEXV)

Cutie de comandă

(EKEQ)

156

Pachetul Daikin pentru aer proaspăt - sisteme de control

Pentru maximizarea flexibilităţii la instalare

sunt furnizate 4 tipuri de sisteme de control

Control W: controlul standard al temperaturii aerului (temperatura

Control Z: controlul temperaturii aerului (temperatura de aspiraţie,

de refulare a aerului, temperatura de aspiraţie, temperatura camerei)

temperatura camerei) prin intermediul controlului Daikin (nu este

prin intermediul unui controler DDC, uşor de configurat

necesar un controler DDC)

Control X: controlul precis al temperaturii aerului (temperatura de

Control Y: controlul temperaturii agentului frigorific (Te/Tc) prin

refulare a aerului, temperatura de aspiraţie, temperatura camerei) cu

intermediul sistemului de control Daikin (nu este necesar un

un controler DDC preprogramat (pentru aplicaţii speciale)

controler DDC)

1. Control W (control T_S/T_R/T_ROOM):

2. Control X (control T_S/T_R/T_ROOM):

Controlul temperaturii aerului prin controlerul DDC

Controlul precis al temperaturii aerului prin controlerul DDC

Temperatura camerei este controlată ca o funcţie a aspiraţiei sau

Temperatura camerei este controlată în funcţie de aspiraţia sau

refulării de aer de la centrala de tratare a aerului (selecţie a clientului).

refularea centralei de tratare a aerului (la alegerea clientului).

Controlerul DDC transformă diferenţa de temperatură dintre valoarea

de referinţă şi temperatura aerului de aspiraţie (sau cea a aerului de

refulare sau a camerei) într-un semnal proporțional de 0-10 V, care

refulare sau a camerei) într-o tensiune de referinţă (0-10 V) care este

este transferat la cutia de comandă Daikin (EKEQFCBA). Această

transferată la cutia de comandă Daikin (EKEQFCBA). Această tensiune

tensiune modulează cerinţele de capacitate ale unităţii exterioare.

de referinţă va fi utilizată ca valoare de intrare principală pentru

controlul frecvenţei compresorului.

CTA

TEXT

EXT

TEXT

EXT

0-10V

Cutie de comandă

0-10V

Cutie de comandă

DDC

Daikin: EKEQFCBA

DDC

Daikin: EKEQFCBA

T_O

T_E T

T_O

T_E T_C

T_ROOM

3. Control Y (control T_E/T_C):

4. Control Z (T_S/T_ROOM):

Prin temperatură fixă de evaporare/condensare

Controlul CTA asemenea unei unităţi interioare VRV cu aer

Clientul poate seta o temperatură ţintă de evaporare sau de

proaspăt 100%

condensare. În acest caz, temperatura camerei este controlată numai

Permite controlul CTA asemenea unei unităţi interioare VRV. Adică,

indirect. O telecomandă cu fir Daikin (BRC1D52 sau BRC1E52A/B -

controlul temperaturii se va baza pe temperatura aerului evacuat

opţională) trebuie conectată pentru configurarea iniţială, dar care nu

din cameră în CTA. Este necesar BRC1D52 sau BRC1E52A/B în timpul

mai este necesară în timpul funcţionării.

funcţionării. Singurul control care permite combinarea simultană a

altor unităţi interioare la CTA.

CTA

TEXTEXT

BRC1D*

Cutie de comandă

TEXT

EXT

BRC1E*

EKEQFCBA

Cutie de comandă

T_E T_C

BRC1D*

TTOA

EKEQMCBA (VRV IV)

BRC1E*

EKEQDCB (ERQ)

T_OA

T_E T

T_S

T_ROOM

ROOM

T_S = Temperatură aer introdus

T_R = Temperatură aer evacuat

T_OA = Temperatură aer exterior

T_ROOM = Temperatură aer din cameră

TEXT = Temperatură aer extras

T_E

= Temperatură de evaporare

T_C = Temperatură de condensare

Kit opţional

Caracteristici

Posibilitate W

Controler standard DDC, care nu necesită preconfigurare

Posibilitate X

EKEQFCBA

Este necesar controlerul preconfigurat DDC

Posibilitate Y

Dacă se utilizează temperatura fixă de evaporare, valoarea setată nu poate fi setată de la telecomandă

EKEQDCB

Cu telecomanda cu infraroşu BRC1D52 sau BRC1E52A/B de la Daikin

Posibilitate Z

EKFQMCBA*

Controlul temperaturii utilizând temperatura de aspiraţie a aerului sau temperatura camerei (prin senzorul de comandă la distanţă)

* EKEQMCB (pentru aplicaţii multi)

157

Pachetul Daikin pentru aer proaspăt - conexiuni la ERQ

ERQ - pentru capacităţi mai mari

(de la clasa 100 la 250)

O soluţie de aer proaspăt de bază pentru aplicaţii pereche

›

Unităţi controlate prin inverter

›

Pompă de căldură

›

R-410A

›

Este disponibilă o gamă largă de kituri vană de expansiune

›

Perfectă pentru centralele de tratare a aerului Modular de la Daikin

Pachetul Daikin pentru aer proaspăt oferă o soluţie completă plug-and-play, care

conţine centrale de tratare a aerului, ERQ sau o unitate de condensare VRV şi sistemul

de control pentru toate unităţile (EKEQ, EKEX, controler DDC), montat şi configurat în

ERQ-AW1

fabrică. Cea mai uşoară soluţie cu un singur punct de contact.

Ventilare

ERQ

100AV1

125AV1

140AV1

Domeniu de capacitate

Capacitate de răcire Nom.

11,2

14,0

15,5

Capacitate de încălzire Nom.

12,5

16,0

18,0

Putere absorbită

Răcire

Nom.

2,81

3,51

4,53

Încălzire

Nom.

2,74

3,86

4,57

EER

3,99

3,42

COP

4,56

4,15

3,94

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.345x900x320

Greutate

Unitate

120

Carcasă

Material

Tablă din oţel galvanizat vopsită

Ventilator - Debit

Răcire

Nom.

m³/min

106

de aer

Încălzire

Nom.

m³/min

102

105

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune

Răcire

Nom.

dBA

sonoră

Încălzire

Nom.

dBA

Domeniu de

Răcire

Min./Max.

°CDB

-5/46

funcţionare

Încălzire

Min./Max.

°CWB

-20/15,5

Temperatură la baterie Încălzire/Min./Răcire/Max.

°CDB

10/35

Agent frigorific

Tip

R-410A

Cantitate

4,0

TCO₂eq

8,4

GWP

2.087,5

Control

Vană de expansiune (tip electronic)

Racorduri conducte Lichid

Dext

9,52

Gaz

Dext

15,9

19,1

Evacuare condens

Dext

26x3

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1N~/50/220-240

Curent

Amperaj maxim pe siguranţă (MFA)

32,0

Ventilare

ERQ

125AW1

200AW1

250AW1

Domeniu de capacitate

Capacitate de răcire Nom.

14,0

22,4

28,0

Capacitate de încălzire Nom.

16,0

25,0

31,5

Putere absorbită

Răcire

Nom.

3,52

5,22

7,42

Încălzire

Nom.

4,00

5,56

7,70

EER

3,98

4,29

3,77

COP

4,00

4,50

4,09

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.680x635x765

1.680x930x765

Greutate

Unitate

159

187

240

Carcasă

Material

Tablă din oţel galvanizat vopsită

Ventilator - Debit

Răcire

Nom.

m³/min

171

185

de aer

Încălzire

Nom.

m³/min

171

185

Nivel de putere sonoră Nom.

dBA

Nivel de presiune sonoră Nom.

dBA

Domeniu de

Răcire

Min./Max.

°CDB

-5/43

funcţionare

Încălzire

Min./Max.

°CWB

-20/15

Temperatură la baterie Încălzire/Min./Răcire/Max.

°CDB

10/35

Agent frigorific

Tip

R-410A

Cantitate

6,2

7,7

8,4

TCO₂eq

12,9

16,1

17,5

GWP

2.087,5

Control

Vană de expansiune electronică

Racorduri conducte Lichid

Dext

9,52

Gaz

Dext

15,9

19,1

22,2

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/400

Curent

Amperaj maxim pe siguranţă (MFA)

159

Integrare cu centrale de tratare a aerului terţe

Integrarea ERQ şi VRV terţe în centrale de tratare a aerului

o gamă largă de kituri vană de expansiune şi cutii de comandă

Tabel de combinaţii

Cutie de comandă

Kit vană de expansiune

Conexiune

EKEQDCB

EKEQFCBA

EKEQMCBA

EKEXV50

EKEXV63

EKEXV80

EKEXV100

EKEXV125

EKEXV140

EKEXV200

EKEXV250

EKEXV400

EKEXV500

mixtă cu unităţi

Control Z

Control W, X, Y

Control Z

interioare VRV

ERQ100

Monofazic

ERQ125

ERQ140

Nu este posibil

ERQ125

Trifazic

ERQ200

ERQ250

VRV III

Obligatoriu

VRV IV H/P /

Posibil (nu este

Seria VRV IV-W

P (1 -> 3)

obligatoriu)

Seria VRV IV-S

VRV IV H/R

Obligatoriu

Seria VRV IV-i

•

P (aplicaţie pereche): combinaţia depinde de capacitatea centralei de tratare a aerului.

•

n1 (aplicaţie multi) - combinaţie de CTA şi unităţi interioare VRV DX (obligatoriu). Pentru a determina cantitatea precisă, consultaţi manualul de date tehnice.

•

n2 (aplicaţie multi) - combinaţie de CTA şi unităţi interioare VRV DX (neobligatoriu). Pentru a determina cantitatea precisă, consultaţi manualul de date tehnice.

•

Cutia de comandă EKEQFA poate fi conectată la unele tipuri de unităţi exterioare VRV IV (cu cel mult 3 cutii/unitate). Nu combinaţi unităţile de comandă EKEQFA cu unităţi interioare DX VRV, unităţi interioare RA sau cutii hidro.

Tabel de capacităţi

Răcire

Încălzire

Capacitate admisă schimbător de

Volum admis schimbător

Capacitate admisă schimbător de

Volum admis schimbător

Clasa EKEXV

căldură (kW)

de căldură (dm³)

Clasa EKEXV

căldură (kW)

de căldură (dm³)

Minimă

Standard

Maximă

Minimă

Maximă

Minimă

Standard

Maximă

Minimă

Maximă

5,0

5,6

6,2

1,33

1,65

5,6

6,3

7,0

1,33

1,65

6,3

7,1

7,8

1,66

2,08

7,1

8,0

8,8

1,66

2,08

7,9

9,0

9,9

2,09

2,64

8,9

10,0

11,1

2,09

2,64

100

10,0

11,2

12,3

2,65

3,30

100

11,2

12,5

13,8

2,65

3,30

125

12,4

14,0

15,4

3,31

4,12

125

13,9

16,0

17,3

3,31

4,12

140

15,5

16,0

17,6

4,13

4,62

140

17,4

18,0

19,8

4,13

4,62

200

17,7

22,4

24,6

4,63

6,60

200

19,9

25,0

27,7

4,63

6,60

250

24,7

28,0

30,8

6,61

8,25

250

27,8

31,5

34,7

6,61

8,25

400

35,4

45,0

49,5

9,26

13,2

400

39,8

50,0

55,0

9,26

13,2

500

49,6

56,0

61,6

13,2

16,5

500

55,1

63,0

69,3

13,2

16,5

Temperatura de evaporare la saturaţie: 6 °C

Temperatura de condensare la saturaţie: 46 °C

Temperatura aerului: 27 °CDB/19 °CWB

Temperatura aerului: 20 °CDB

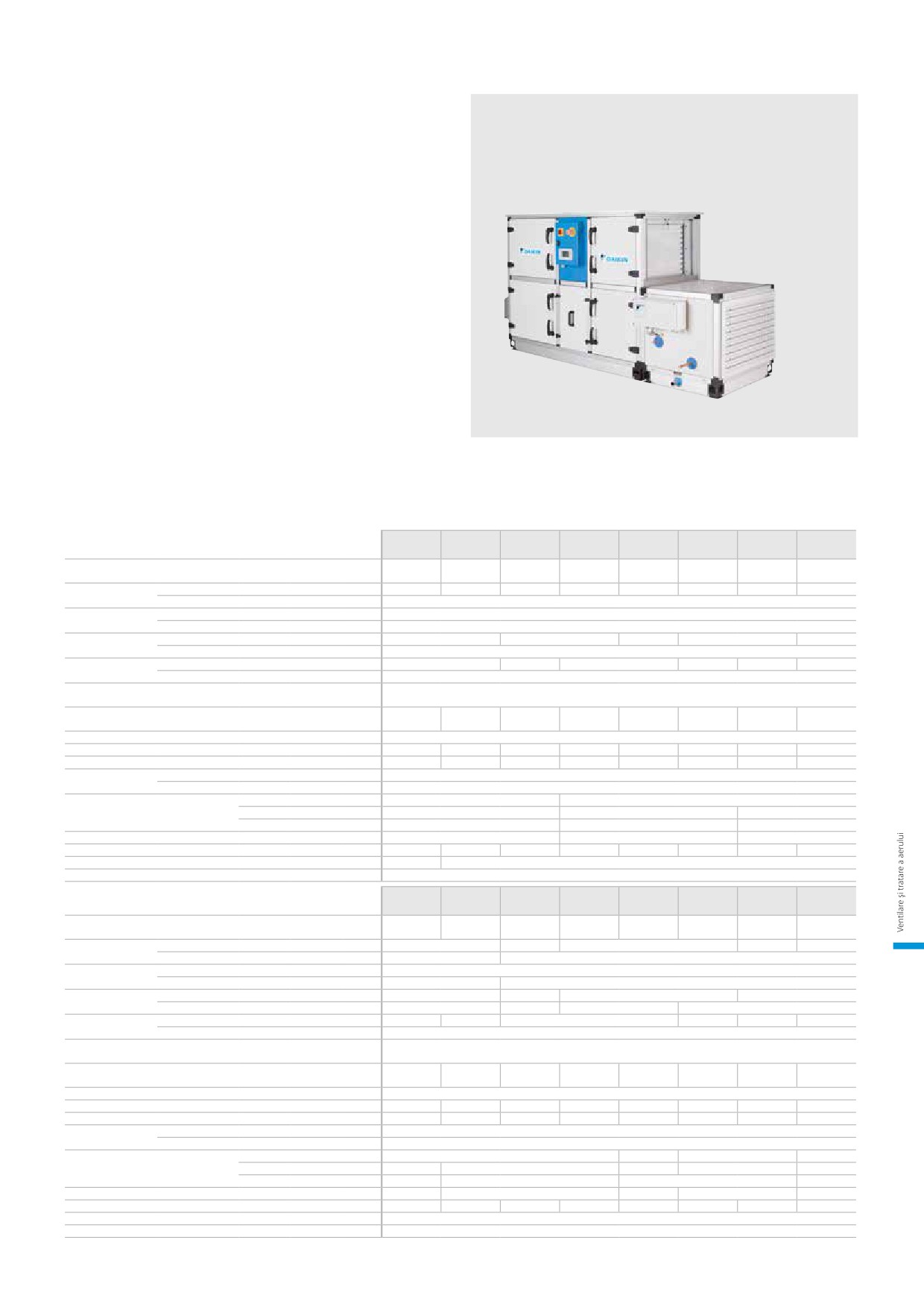

EKEXV - kit vană de expansiune pentru aplicaţiile de tratare a aerului

Ventilare

EKEXV

100

125

140

200

250

400

500

Dimensiuni

Unitate

401x215x78

Greutate

Unitate

2,9

Nivel de presiune sonoră Nom.

dBA

Domeniu de

Temperatură Încălzire Min.

°CDB

10 (1)

funcţionare

la baterie

Răcire Max.

°CDB

35 (2)

Agent frigorific

Tip/GWP

R-410A / 2.087,5

Racorduri conducte Lichid

Dext

6,35

9,52

12,7

15,9

(1) Temperatura aerului de intrare în baterie în modul încălzire se poate reduce la -5 °CDB. Pentru mai multe informaţii, contactaţi distribuitorul local. (2) Umiditate relativă de 45%.

EKEQ - cutie de comandă pentru aplicaţiile de tratare a aerului

Ventilare

EKEQ

FCBA

DCB

MCBA

Aplicaţie

A se vedea nota

Pereche

Multi

Unitate exterioară

ERQ / VRV

ERQ

VRV

Dimensiuni

Unitate

132x400x200

Greutate

Unitate

3,9

3,6

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1~/50/230

Combinaţia dintre EKEQFCBA şi ERQ se realizează în cadrul unei aplicaţii pereche. EKEQFCBA poate fi conectată la unele tipuri de unităţi exterioare VRV IV cu cel mult 3 cutii de comandă.

Nu este permisă combinaţia cu unităţi interioare DX, cu cutii hidro, cu unităţi exterioare RA etc. Pentru detalii, consultaţi schema tabelului de combinaţii a unităţii exterioare.

160

Selecţie

Selecţia aplicaţiilor pereche

›

Unitatea exterioară este conectată la O SINGURĂ BATERIE

(cu un singur circuit sau cu cel mult 3 circuite întrepătrunse),

utilizând până la 3 cutii de comandă

›

Combinaţia cu o unitate interioară nu este permisă

›

Funcţionează numai cu control X, W, Y

Pasul 1: Capacitate CTA obligatorie

Pasul 3: Selecţia cutiei de comandă

O CTA cu dublu flux, recuperarea căldurii şi aer proaspăt 100%

În acest caz particular, comanda va funcţiona cu controlul precis al

urmează să fie instalată în Europa, unde temperatura exterioară

temperaturii aerului. Numai controlul W sau X permit acest lucru.

pentru dimensionare este de 35 °CDB, iar temperatura ţintă a aerului

Deoarece consultantul doreşte utilizarea unui modul DDC standard,

introdus pentru aerul proaspăt este de 25 °CDB. Calculele de sarcină

cutia EKEQFCBA cu control W permite configurarea uşoară datorită

indică o capacitate obligatorie de 45 kW.

valorilor presetate în fabrică.

La verificarea în tabelul de capacităţi EKEXV, pentru funcţionarea în

modul răcire, 40 kW se încadrează în clasa 400 a vanei.

Deoarece 40 kW nu este capacitatea nominală, este necesară o

ajustare a clasei. 40/45=0,89 şi 0,89 x 400=356. Prin urmare, clasa de

capacitate a kitului vanei de expansiune este de 356.

Pasul 2: Selecţia unităţii exterioare

Pentru această CTA, se va utiliza un model de pompă de căldură

VRV IV cu încălzire continuă (seria RYYQ-T). Pentru o capacitate de

40 kW la 35 °CDB, este necesară o unitate exterioară de 14 CP

(RYYQ14T). Clasa de capacitate a unităţii exterioare de 14 CP este de

350. Raportul total de conectare al sistemului este de 356/350=102%,

prin urmare, se încadrează în domeniul 90-110%.

Selecţia aplicaţiilor pereche

›

Unitatea exterioară poate fi conectată la MAI MULTE BATERII

(şi la cutiile lor de comandă)

›

De asemenea, se pot conecta unităţi interioare,

dar acest lucru nu este obligatoriu

›

Funcţionează numai cu control Z

Pasul 1: Capacitate CTA obligatorie

Pasul 3: Selecţia cutiei de comandă

O CTA cu dublu flux, recuperarea căldurii şi aer proaspăt 100%

În acest caz particular, singurul control disponibil este controlul Z,

urmează să fie instalată în Europa, unde temperatura exterioară

iar combinaţia de CTA şi unităţi interioare VRV DX necesită o cutie de

pentru dimensionare este de 35 °CDB, iar temperatura ţintă a aerului

comandă EKEQMCBA.

introdus pentru aerul proaspăt este de 25 °CDB. În plus, pentru

această clădire, la această unitate exterioară se vor conecta 5 unităţi

tip casetă cu jet circular FXFQ50A.

Calculele de sarcină indică o capacitate necesară de 20 kW pentru

CTA şi de 22,5 kW pentru unităţile interioare. La verificarea în

tabelul de capacităţi EKEXV, pentru funcţionarea în modul răcire,

20 kW se încadrează în clasa 200 a vanei. Deoarece 22,4 kW nu este

capacitatea nominală, este necesară o ajustare a clasei. 20/22,4=0,89

şi 0,89x200=178. Prin urmare, clasa de capacitate a kitului vanei

de expansiune este de 178. Clasa totală de capacitate a sistemului

unităţii interioare este de 178+250=428

Pasul 2: Selecţia unităţii exterioare

Pentru acest sistem, în care o CTA este conectată la unităţi interioare,

utilizarea unei unităţi de recuperare a căldurii este obligatorie. După

consultarea manualului de date tehnice pentru REYQ-T, capacitatea

totală necesară de 42,5 kW necesită un model REYQ16T de 16 CP. Acesta

va furniza 45 kW la o temperatură proiectată de 35 °CDB. Această unitate

are o clasă de capacitate de 400. Raportul total de conectare al sistemului

este de 428/400=107%, prin urmare, se încadrează în domeniul 50-110%.

161

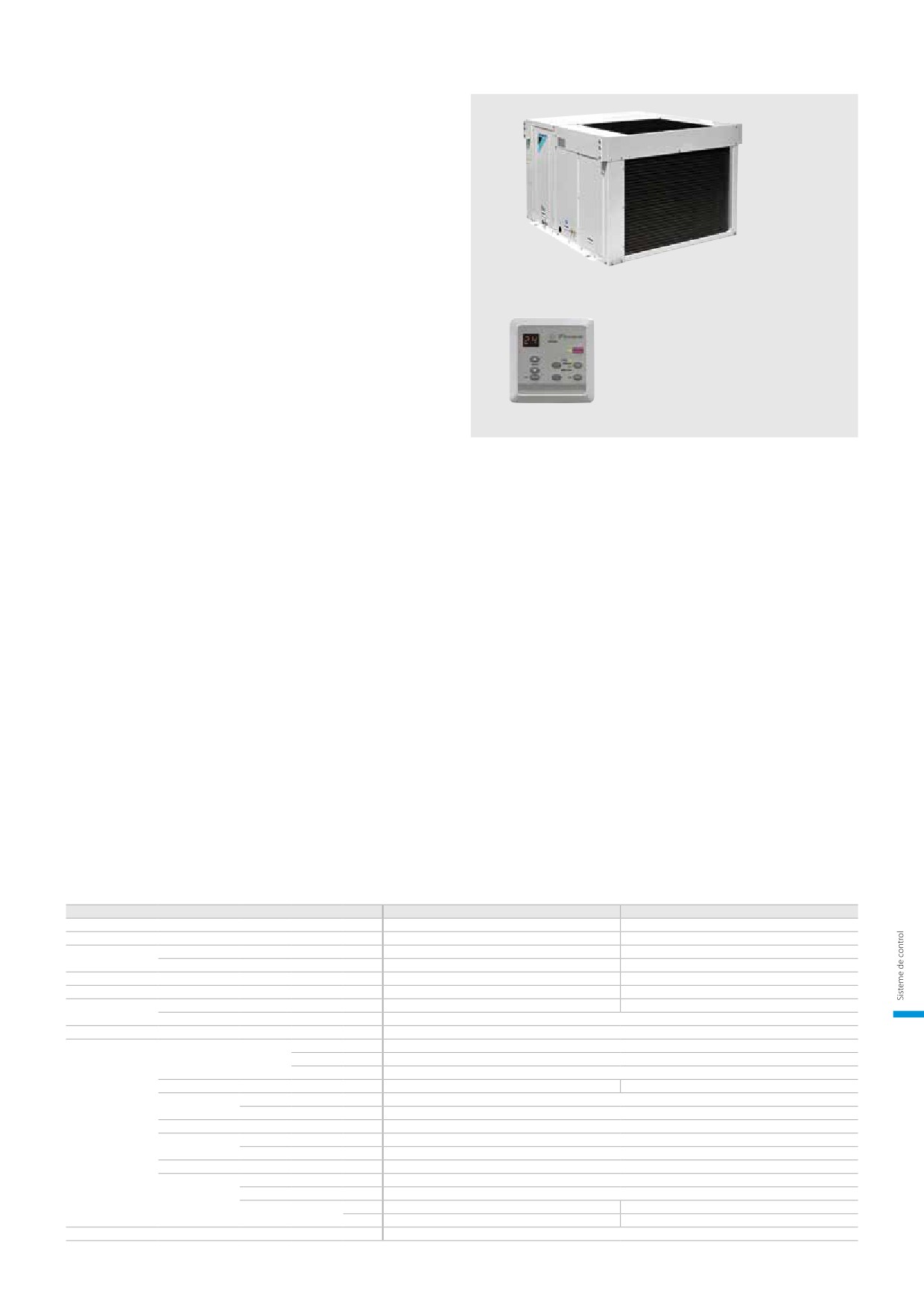

UATYQ-CY1

Rooftop

Concept plug-and-play uşor de instalat + configuraţie cu instalare

unică; nu sunt necesare conducte suplimentare deoarece partea

interioară şi cea exterioară sunt preconectate

Compresor scroll fiabil şi cu eficienţă ridicată

Domeniu larg de funcţionare

Designul cu parte superioară plată al unităţii permite utilizarea

UATYQ-CY1

maximă a spaţiului de depozitare şi al containerului

Sunt posibile funcţia Free-Cooling şi aspirația de aer proaspăt cu

economizorul opţional

Aer evacuat şi introdus convertibil: ventilatorul poate fi montat în

două direcţii

Agentul frigorific preîncărcat din fabrică garantează funcţionarea

curată şi eficientă

Ventilatorul cu acţionare prin curea permite reglarea volumului de

aer şi a presiunii statice după caz

Fulie reglabilă a ventilatorului, ca dotare standard, pentru a satisface

Telecomandă

o gamă largă de volume de aer introdus şi presiuni statice externe

Baterie tratată anticoroziv

Unitate interioară

UATYQ

250CY1

350CY1

450CY1

550CY1

600CY1

700CY1

900CY1

Capacitate de răcire Nom.

27,34

35,58

44,72

55,69

66,82

72,60

93,10

Capacitate de încălzire Nom.

24,91

34,79

41,79

53,93

61,69

69,61

87,90

Putere absorbită

Răcire

Nom.

8,14

10,78

13,04

16,74

19,65

21,61

28,47

Încălzire

Nom.

7,33

10,84

12,86

15,54

18,58

21,42

27,90

EER

3,36

3,30

3,43

3,33

3,40

3,36

3,27

COP

3,40

3,21

3,25

3,47

3,32

3,25

3,15

Evaporator

Debit de aer

Răcire

m³/min

93,6

121,8

160,2

189,6

206,7

235,02

271,84

Presiune statică externă

147

206

Racorduri conducte evaporator

Dimensiune evacuare condens Dext

25,4

Condensator

Dimensiuni

Unitate

Înălţime

1.150

1.028

1.130

1.048

1.302

1.454

Lăţime

1.638

2.209

Adâncime

2.063

2.113

2.670

Greutate

Unitate

445

580

610

830

880

1.020

Carcasă

Culoare

Gri deschis

Debit de aer

Răcire

cfm

8.230

12.000

12.100

12.900

20.200

21.200

Domeniu de

Răcire

Min.~Max.

°CDB

0~52

funcţionare

Încălzire

Min.~Max.

°CWB

-15~18

Nivel de presiune sonoră Nom.

dBA

Nivel de putere sonoră Nom.

dBA

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

12,7

12,1

18,2

21,7

24,2

6,1

5,8

7,2

8,7

10,4

11,6

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3~/50/380-415

(1) Toate unităţile sunt testate şi respectă ISO5151. (2) Nivelurile de presiune sonoră sunt măsurate în conformitate cu standardul JIS B 8616. (3) Toate calculele de performanţă respectă strict standardul Eurovent.

Economizor opţional

Unitate interioară

ECONO

250AY1

350AY1

450AY1

550AY1

600AY1

700AY1

900AY1

Dimensiuni

Unitate carcasată Înălţime

534

Lăţime

1.440

1.430

1.458

1.460

Adâncime

1.144

1.124

1.564

1.682

Greutate

Unitate

Ambalaj

Greutate

152

140

141

165

166

181

Ventilator

Debit de aer

Răcire

Nom.

l/s

1.560

2.030

2.670

3.160

3.445

3.917

4.553

cfm

3.300

4.300

5.650

6.700

7.300

8.300

9.600

Alimentare electrică Tensiune

24 DC

Opţiune pentru

UATYQ250CY1

UATYQ350CY1

UATYQ450CY1

UATYQ550CY1

UATYQ600CY1

UATYQ700CY1

UATYQ900CY1

Standard de încercare

ISO 13253

*Notă: câmpurile albastre conţin date preliminare

162

UATYP-AY1(B)

Rooftop

Concept plug-and-play uşor de instalat + configuraţie cu instalare

unică; nu sunt necesare conducte suplimentare deoarece partea

interioară şi cea exterioară sunt preconectate

Agentul frigorific preîncărcat din fabrică garantează funcţionarea

curată şi eficientă

Ventilatorul cu acţionare prin curea permite reglarea volumului de

aer şi a presiunii statice după caz

Designul cu parte superioară plată al unităţii permite utilizarea

UATYP-AY1(B)

maximă a spaţiului de depozitare şi al containerului

Compresor scroll fiabil şi cu eficienţă ridicată

Baterie tratată anticoroziv

Telecomandă

Unitate interioară

UATYP

C10AY1

Capacitate de răcire Nom.

101,11

109,61

Capacitate de încălzire Nom.

102,29

126,31

Putere absorbită

Răcire

Nom.

43,17

48,20

Încălzire

Nom.

41,67

46,80

EER

2,34

2,27

COP

2,45

2,70

Evaporator

Debit de aer

Răcire

m³/min

312

354

Presiune statică externă

Racorduri conducte evaporator

Dimensiune evacuare condens Dext

Condensator

Dimensiuni

Unitate

Înălţime

1.974

Lăţime

2.252

Adâncime

3.180

Greutate

Unitate

1.510

1.600

Carcasă

Culoare

Material

Oţel slab aliat galvanizat

Debit de aer

Răcire

cfm

20.000

Domeniu de

Răcire

Min.~Max.

°CDB

funcţionare

Încălzire

Min.~Max.

°CWB

Nivel de putere sonoră Nom.

dBA

Agent frigorific

Tip

GWP

Cantitate

TCO₂eq

23,9

35,5

13,5 / 20,0

20,0

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3~/50/380-415

(1) Toate unităţile sunt testate şi respectă ISO5151. (2) Nivelurile de presiune sonoră sunt măsurate în conformitate cu standardul JIS B 8615. Poziţia de măsurare este la 1 m în faţa unităţii şi la 1 m sub unitate. (3) Denumirea se bazează pe ciclul de răcire.

163
