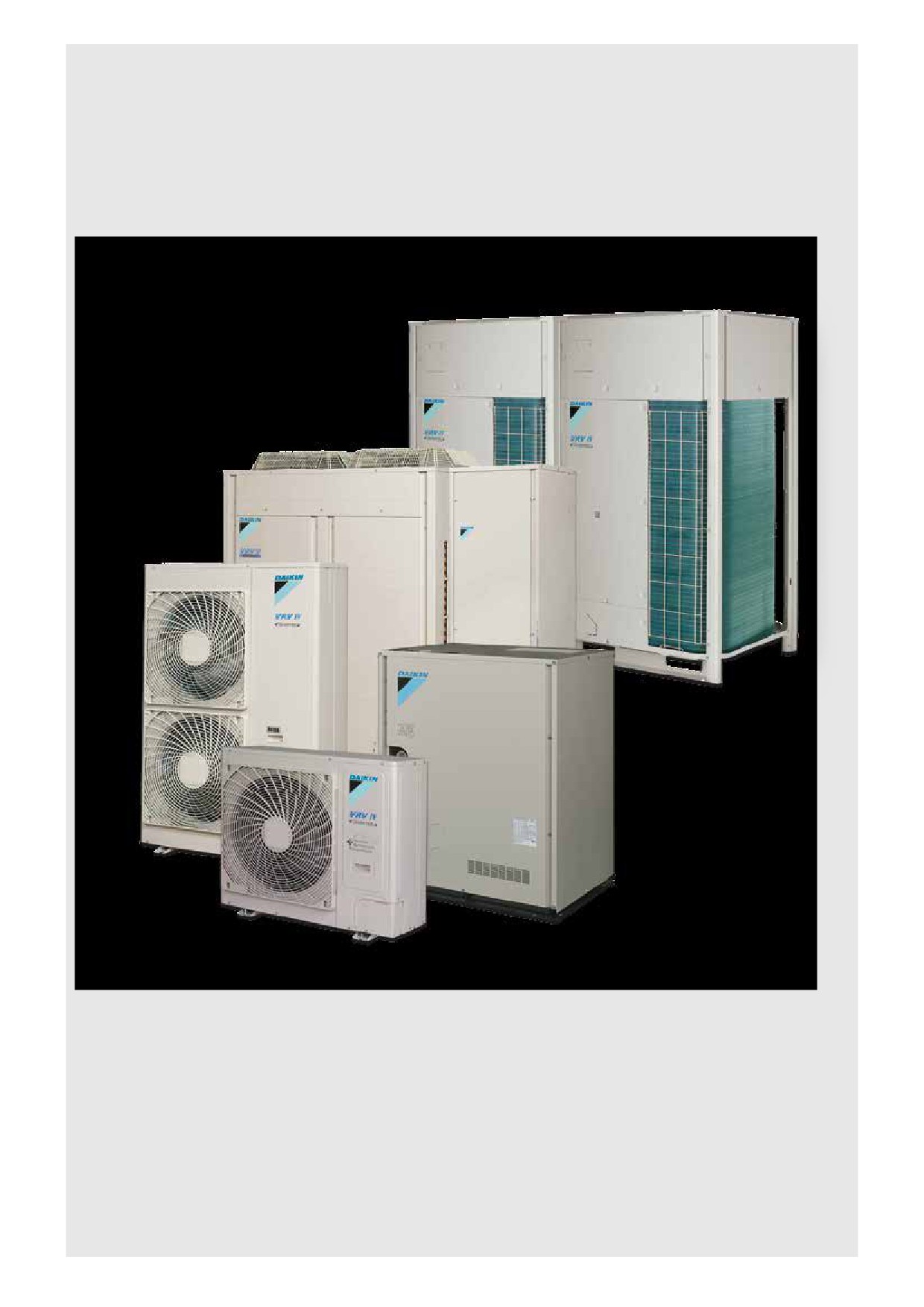

Unităţi exterioare

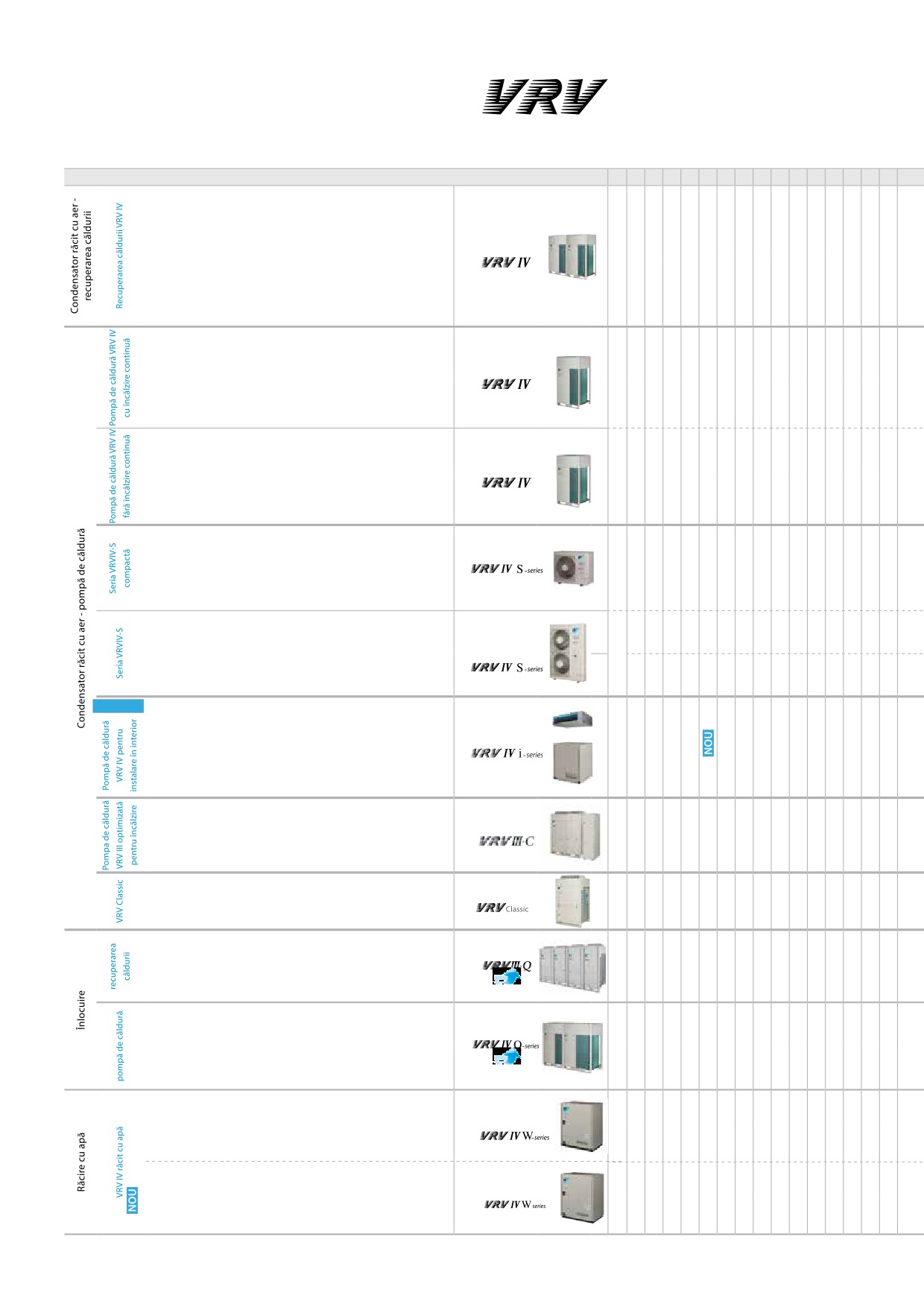

Prezentarea unităţilor

Model

Denumire produs

Cea mai bună soluţie de eficienţă şi confort

›

Soluţie complet integrată cu recuperarea căldurii pentru eficienţă maximă

›

Acoperă toate cerinţele termice ale unei clădiri prin intermediul unui singur

punct de contact: control precis al temperaturii, ventilare, apă caldă, centrale



de tratare a aerului şi perdele de aer Biddle

›

Încălzire şi producere de apă caldă gratuite datorită recuperării căldurii

REYQ-T

›

Confortul personal perfect pentru clienţi/locatari prin încălzire şi răcire

simultană

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura

variabilă a agentului frigorific şi încălzirea continuă



›

Permite răcirea tehnică

›

Cea mai largă gamă de cutii BS de pe piaţă

Soluţia optimă oferită de Daikin pentru un confort superior

›

Încălzire continuă în timpul degivrării

›

Acoperă toate cerinţele termice ale unei clădiri prin intermediul unui singur



punct de contact: control precis al temperaturii, ventilare, apă caldă, centrale

RYYQ-T(8)

de tratare a aerului şi perdele de aer Biddle

›

Se poate conecta la unităţi interioare moderne (Daikin Emura, Nexura)

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura



variabilă a agentului frigorific şi încălzirea continuă

Soluţia oferită de Daikin pentru confort şi consum scăzut de energie

›

Acoperă toate cerinţele termice ale unei clădiri prin intermediul unui singur

punct de contact: control precis al temperaturii, ventilare, apă caldă, centrale



de tratare a aerului şi perdele de aer Biddle

RXYQ-T(8)

›

Se poate conecta la unităţi interioare moderne (Daikin Emura, Nexura)

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura

variabilă a agentului frigorific



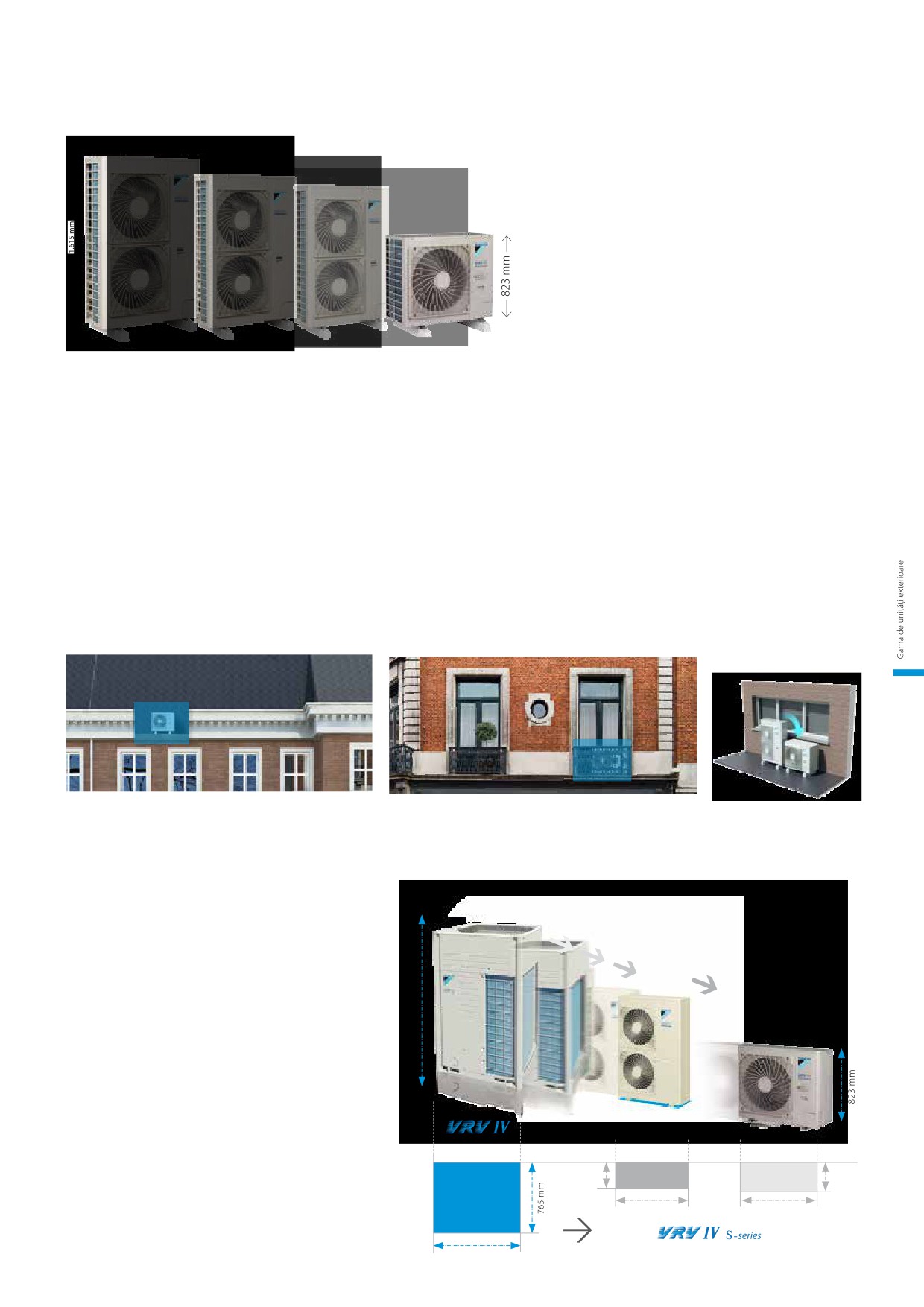

Cel mai compact sistem VRV

›

Designul compact şi uşor cu un singur ventilator economiseşte spaţiu şi facilitează instalarea

›

Acoperă toate cerinţele termice ale unei clădiri prin intermediul unui singur punct

RXYSCQ-TV1

de contact: control precis al temperaturii, ventilare, centrale de tratare a aerului şi

perdele de aer Biddle

⁵⁸ 



Compact

›

Conectaţi fie unităţi VRV, fie unităţi interioare moderne (Daikin Emura, Nexura)

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura variabilă a

agentului frigorific

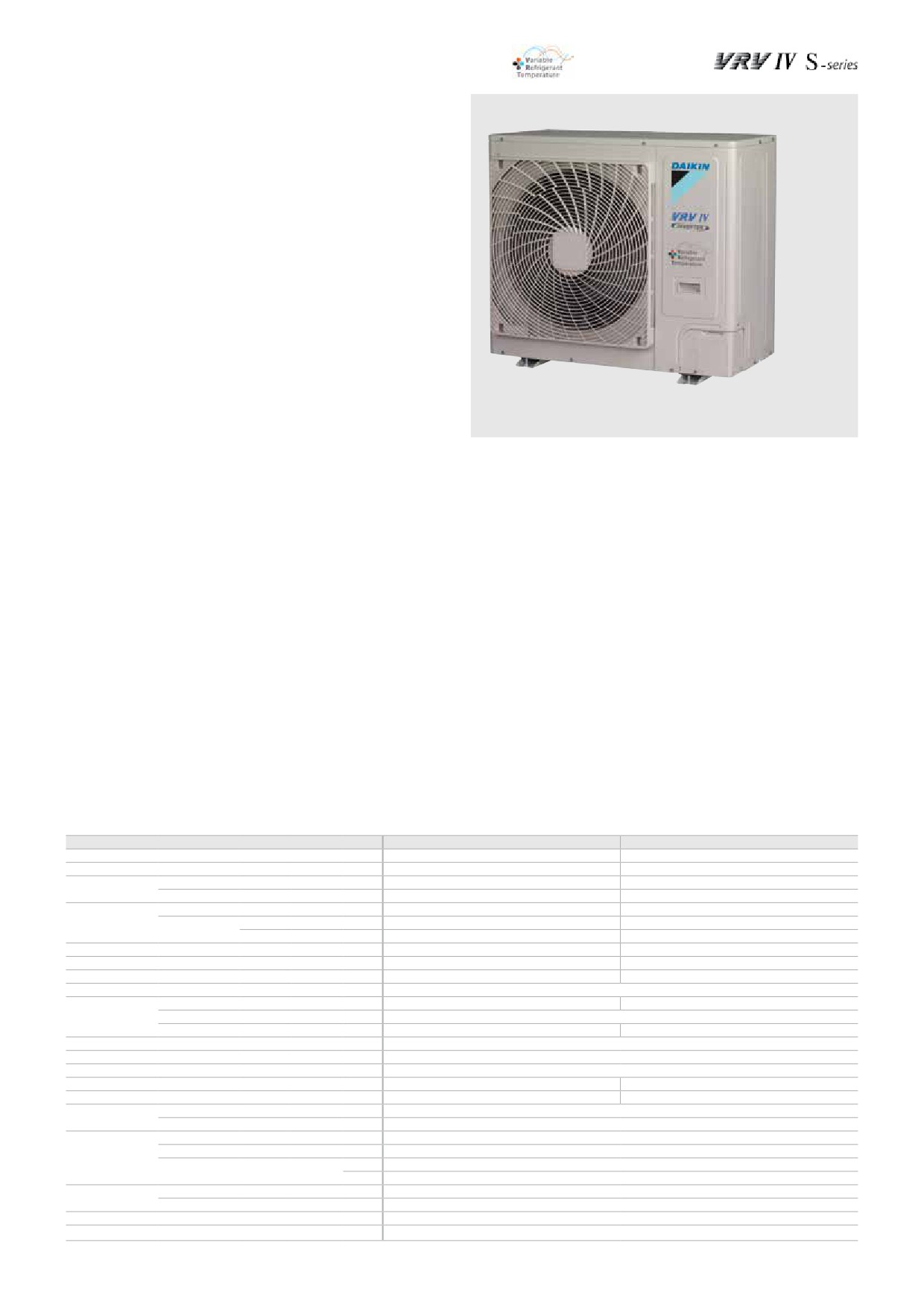

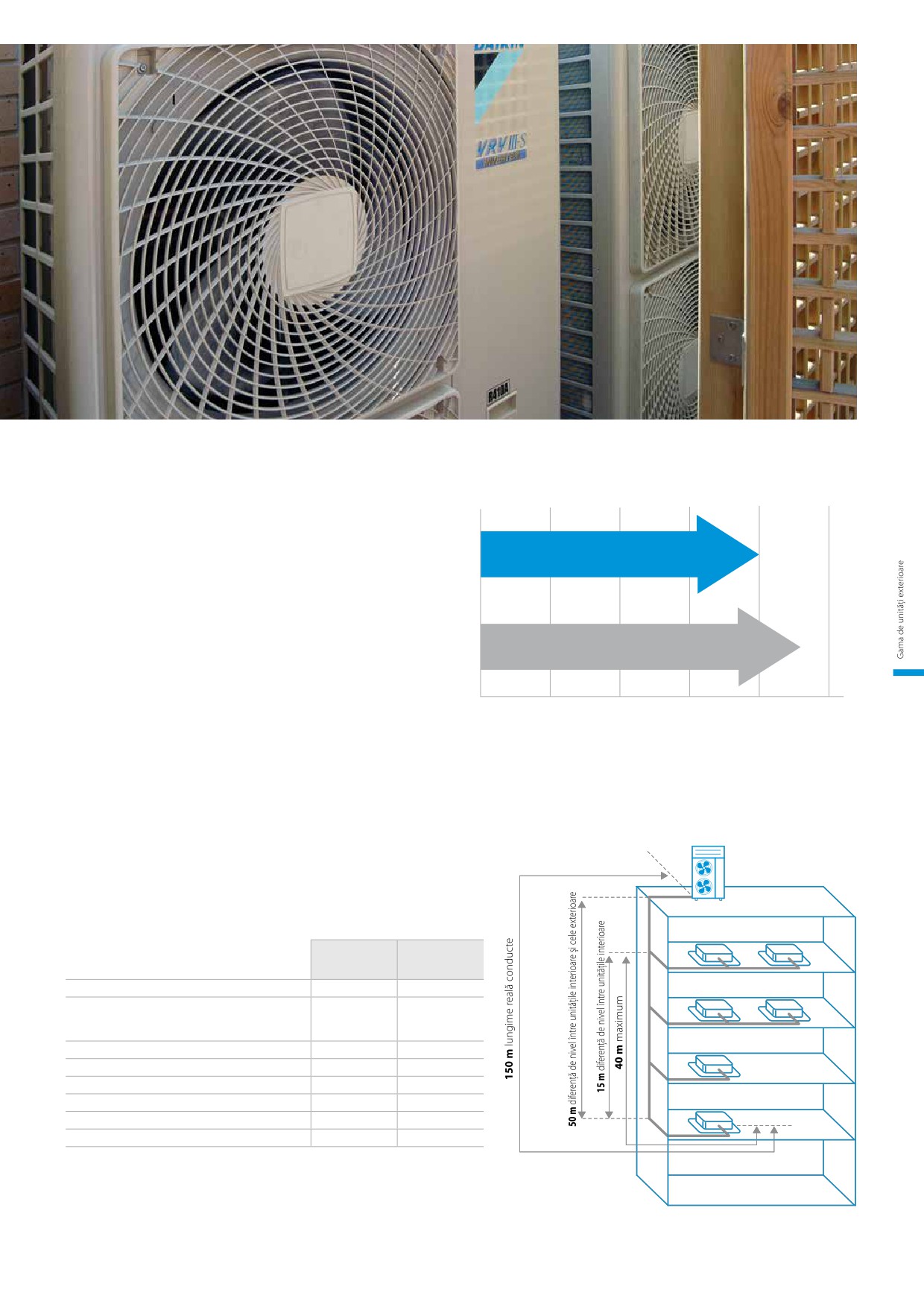

Soluţie cu economie de spaţiu fără compromiterea eficienţei

›

Design compact, cu economie de spaţiu pentru o instalare flexibilă

TV1



›

Acoperă toate cerinţele termice ale unei clădiri prin intermediul unui singur punct

RXYSQ-TV1/

de contact: control precis al temperaturii, ventilare, centrale de tratare a aerului şi

TY1

perdele de aer Biddle

›

Conectaţi fie unităţi VRV, fie unităţi interioare moderne (Daikin Emura, Nexura)

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura variabilă a

TY1



agentului frigorific

UNICAT^{VRV invizibil}

›

Pompă de căldură VRV unică, pentru instalare în interior

›

Flexibilitate completă pentru orice amplasare de magazin şi tip de clădire,

deoarece unitatea exterioară nu este vizibilă şi este alcătuită din 2 piese

SB.RKXYQ-T*

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura variabilă a



agentului frigorific

›

Acoperă toate cerinţele termice ale unei clădiri prin intermediul unui singur

punct de contact: control precis al temperaturii, ventilare şi perdele de aer Biddle

Acolo unde încălzirea este prioritară, fără a compromite eficienţa

›

Adecvată pentru încălzirea de la o singură sursă

›

Domeniu de funcţionare extins până la -25 °C în încălzire

RTSYQ-PA

›

Capacitate stabilă de încălzire şi eficienţe ridicate la temperaturi ale mediului



ambiant scăzute

Configuraţie clasică VRV

›

Pentru cerinţe standard de răcire şi încălzire

RXYCQ-A

›

Se poate conecta la toate unităţile interioare VRV, de ventilare şi la sisteme



de control

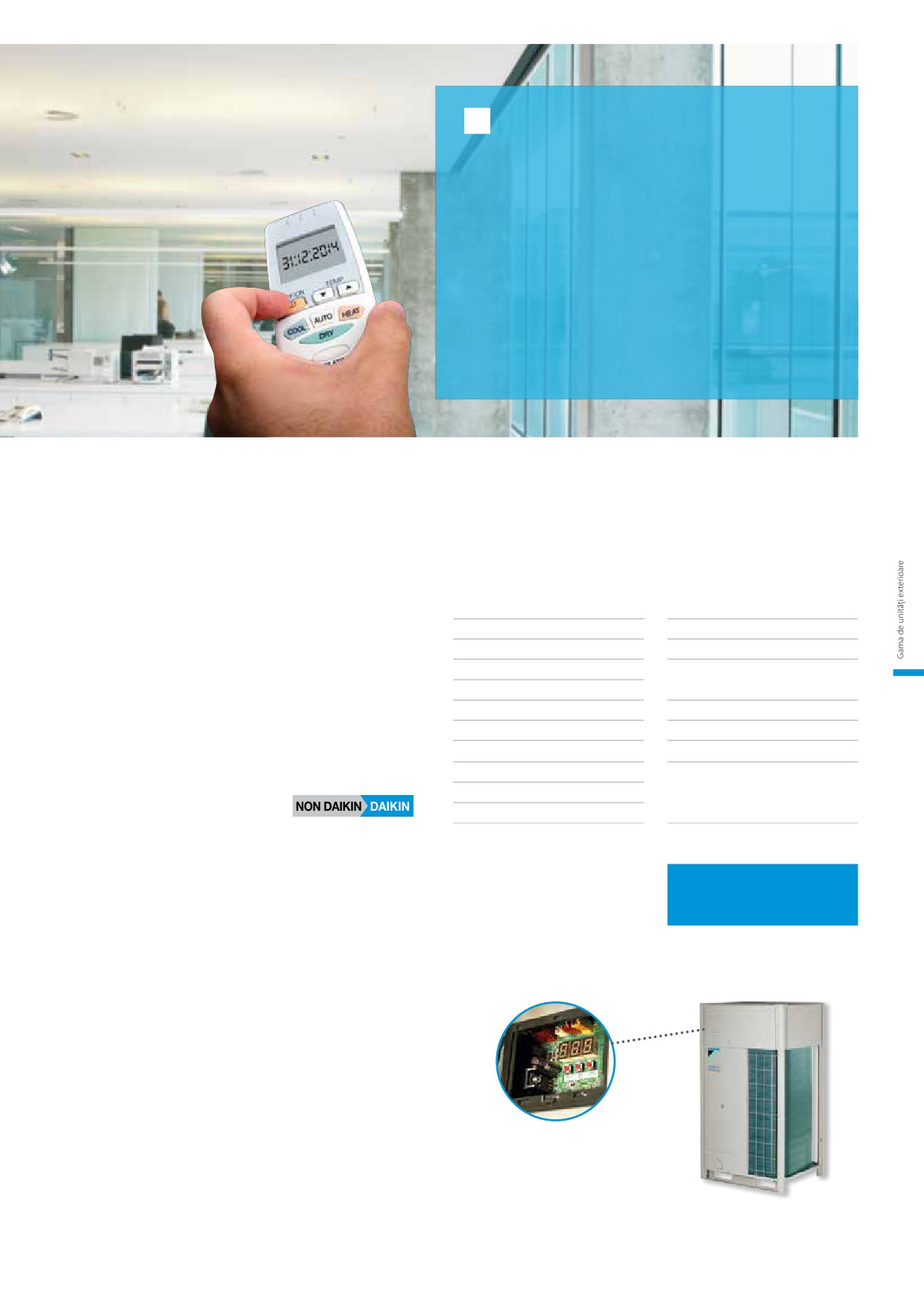

Înlocuire rapidă şi de calitate pentru sistemele cu R-22 şi R-407C

›

Înlocuire rentabilă şi rapidă prin reutilizarea traseelor existente

RQCEQ-P*

›

Îmbunătăţeşte semnificativ confortul, eficienţa şi fiabilitatea

›

Fără întreruperea activităţii zilnice în timpul înlocuirii sistemului



›

Înlocuire în condiţii de siguranţă a sistemelor Daikin, dar şi de la alţi

producători

Înlocuire rapidă şi de calitate pentru sistemele cu R-22 şi R-407C

›

Înlocuire rentabilă şi rapidă prin reutilizarea traseelor existente

›

Îmbunătăţeşte semnificativ confortul, eficienţa şi fiabilitatea

RXYQQ-T*



›

Fără întreruperea activităţii zilnice în timpul înlocuirii sistemului

›

Înlocuire în condiţii de siguranţă a sistemelor Daikin, dar şi de la alţi producători

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura variabilă



a agentului frigorific

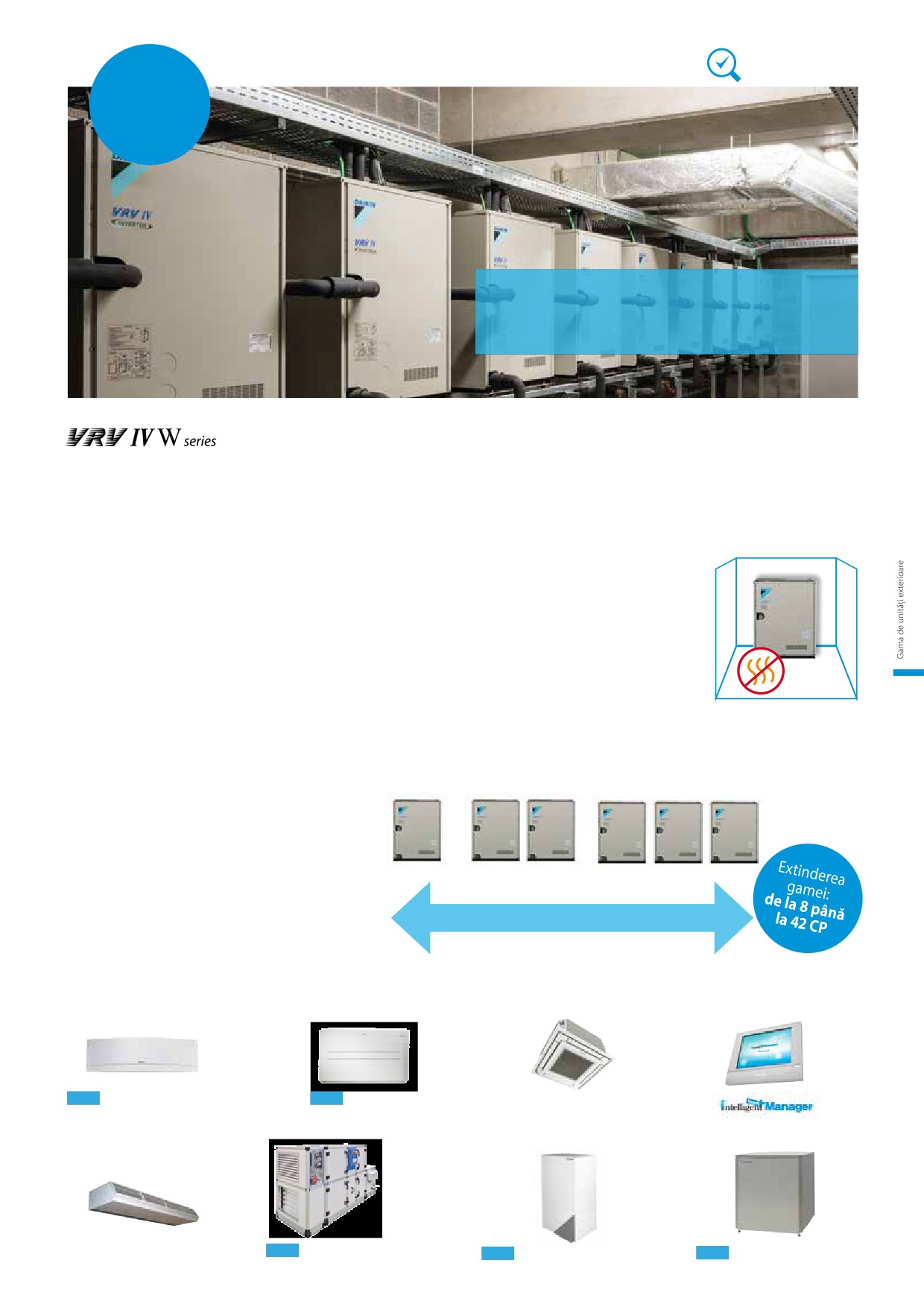

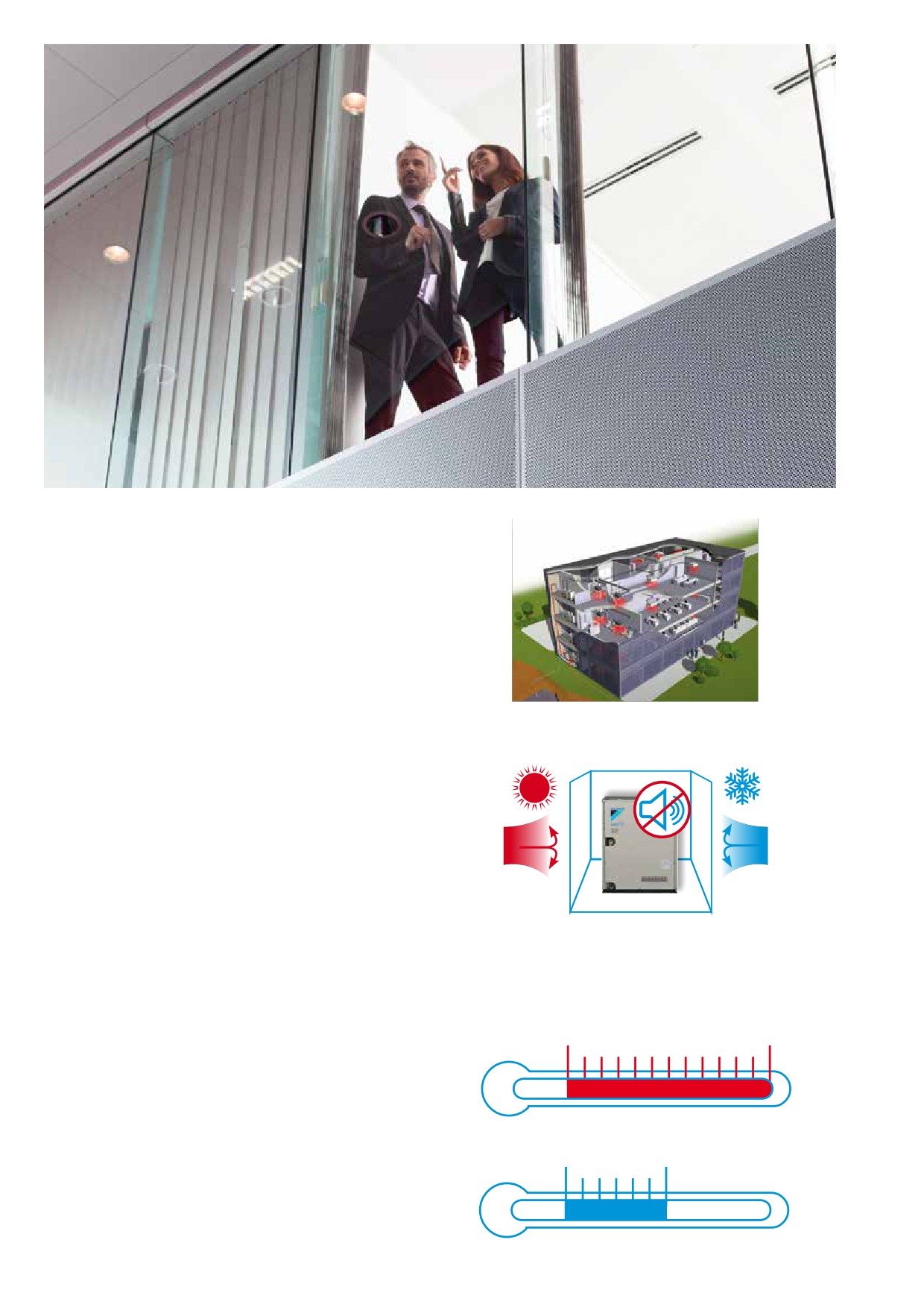

Ideală pentru zgârie-nori, care utilizează apa ca sursă de căldură

›

Emisii de CO₂ reduse, graţie utilizării energiei geotermale ca sursă regenerabilă de



energie

RWEYQ-T8*

110

›

Nu este necesară o sursă externă de încălzire sau răcire la utilizarea în modul geotermal

›

Designul compact şi uşor permite montarea suprapusă pentru economie maximă de



spaţiu

›

Încorporează standardele şi tehnologiile VRV IV, precum temperatura variabilă a

agentului frigorific



›

Opţiunea de control al debitului de apă variabil măreşte flexibilitatea şi controlul

RWEYQ-T9*

›

Conexiune mixtă de cutii hidro cu temperatură ridicată şi unităţi interioare VRV

110

›

Conectaţi fie unităţi VRV, fie unităţi interioare moderne (Daikin Emura, Nexura)

›

2 semnale de intrare analogice, care permit controlul extern



* Fără certificare Eurovent

 O singură unitate

 Combinaţie multi

Unităţi exterioare

Capacitate (CP)

Descriere/combinaţie

Observaţii

VRV IV cu recuperarea căldurii

› Limita raportului de conectare pentru un sistem complet

REYQ-T

standard: 50 ~ 130%

Numai cu unităţi interioare VRV



Cu cutii hidro cu temperatură

›Cel mult 32 de unităţi interioare, chiar şi la sisteme de 16 CP şi mai mari

redusă/ridicată



›Este posibil un raport de conectare al sistemului complet de până la 200%

Unităţi HRV VAM-, VKM-



›Nu sunt permise sisteme dedicate (numai cu unităţi de

Conectare la CTA,



ventilare) - este necesar întotdeauna un mix cu unităţi



EKEXV + EKEQMCBA

interioare VRV standard

Perdea de aer Biddle CYV-DK-



Pompă de căldură VRV IV

› Limita raportului de conectare pentru un sistem complet

RYYQ-T(8)/RXYQ-T(8)

standard: 50 ~ 130%

›Este posibil un raport de conectare al sistemului complet de

Numai cu unităţi interioare VRV



până la 200% în condiţii speciale

›Numai sisteme cu un singur modul (RYYQ 8~20 T/RXYQ 8~20 T)

Cu unităţi interioare rezidenţiale



›Cel mult 32 de unităţi interioare, chiar şi la sisteme de 16 CP, 18 CP şi 20 CP



Cu cutii hidro cu temperatură

›Cel mult 32 de unităţi interioare, chiar şi la sisteme de 16 CP şi mai mari

redusă



›Pentru sisteme multimodul (> 20 CP), contactaţi Daikin

Unităţi HRV VAM-, VKM-



Conectare la CTA,



EKEXV + EKEQMCBA

Conectare la CTA,

EKEXV + EKEQFCBA





Perdea de aer Biddle CYV-DK-



› Limita raportului de conectare pentru un sistem complet

VRV IV-S RXYSQ-/RXYSCQ-

standard: 50 ~ 130%

Numai cu unităţi interioare VRV



Numai cu unităţi interioare

›› Cu unitate interioară rezidenţială: limită a raportului de

rezidenţiale



conectare: 80 ~ 130%

Conectare la CTA,

EKEXV + EKEQFCBA



› Limita raportului de conectare pentru un sistem complet

Seria VRV IV-i SB.RKXYQ-T



standard: 50 ~ 130%

VRV III C pentru regiuni reci

› Limita raportului de conectare pentru un sistem complet

RTSYQ-PA



standard: 50 ~ 130%

›Limita raportului de conectare pentru un sistem complet

standard: 50 ~ 120%

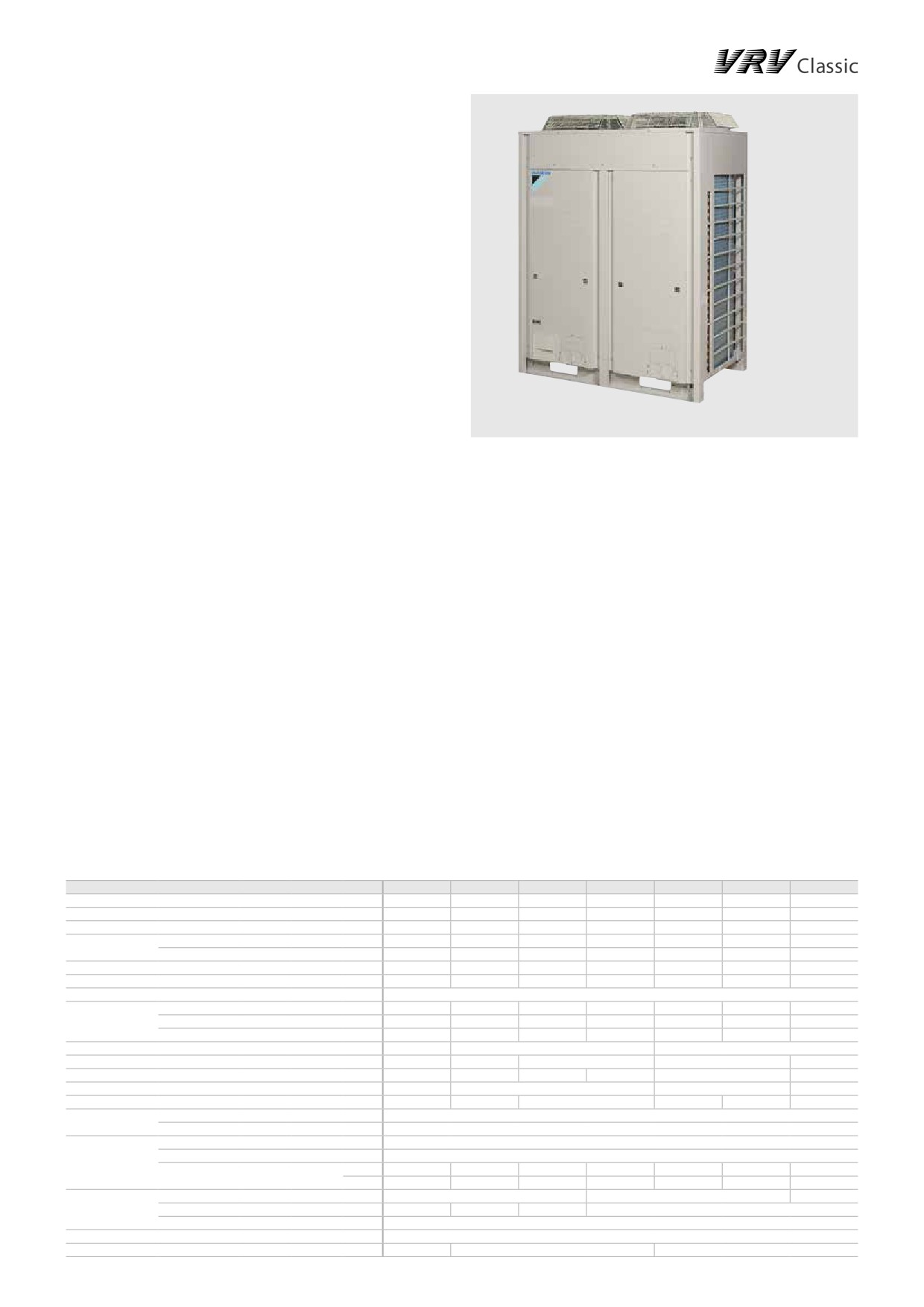

VRV Classic RXYCQ-A



›Dacă se utilizează cel puţin una din unităţile interioare

FXFQ20~25 la modelele de 8 CP sau 10 CP, raportul maxim de

conectare este de 100%

VRV III-Q pentru înlocuire -

›Limita raportului de conectare pentru un sistem complet





recuperarea căldurii, RQCEQ-P

standard: 50 ~ 130%

VRV IV-Q pentru înlocuire -

› Limita raportului de conectare pentru un sistem complet

pompă de căldură, RXYQQ-T



standard: 50 ~ 130%



VRV IV-W - VRV răcit cu apă,

› Limita raportului de conectare pentru un sistem complet

RWEYQ-T9

standard: 50 ~ 130%

Cu unităţi interioare VRV





Cu unităţi interioare Split



Cu cutii hidro cu temperatură



ridicată



... este posibilă conectarea unităţii interioare, dar nu neapărat în acelaşi timp cu celelalte unităţi interioare admise

 ... este posibilă conectarea unităţii interioare chiar şi în acelaşi timp cu alte unităţi bifate din acelaşi rând

O ... nu este posibilă conectarea unităţii interioare la sistemul cu această unitate exterioară

Latura nordică

Răcire

Căldura extrasă furnizează

gratuit apă caldă şi încălzire

Apă caldă

Latura sudică

Încălzire

Căldură şi producere de

Confort maxim

apă caldă gratuite

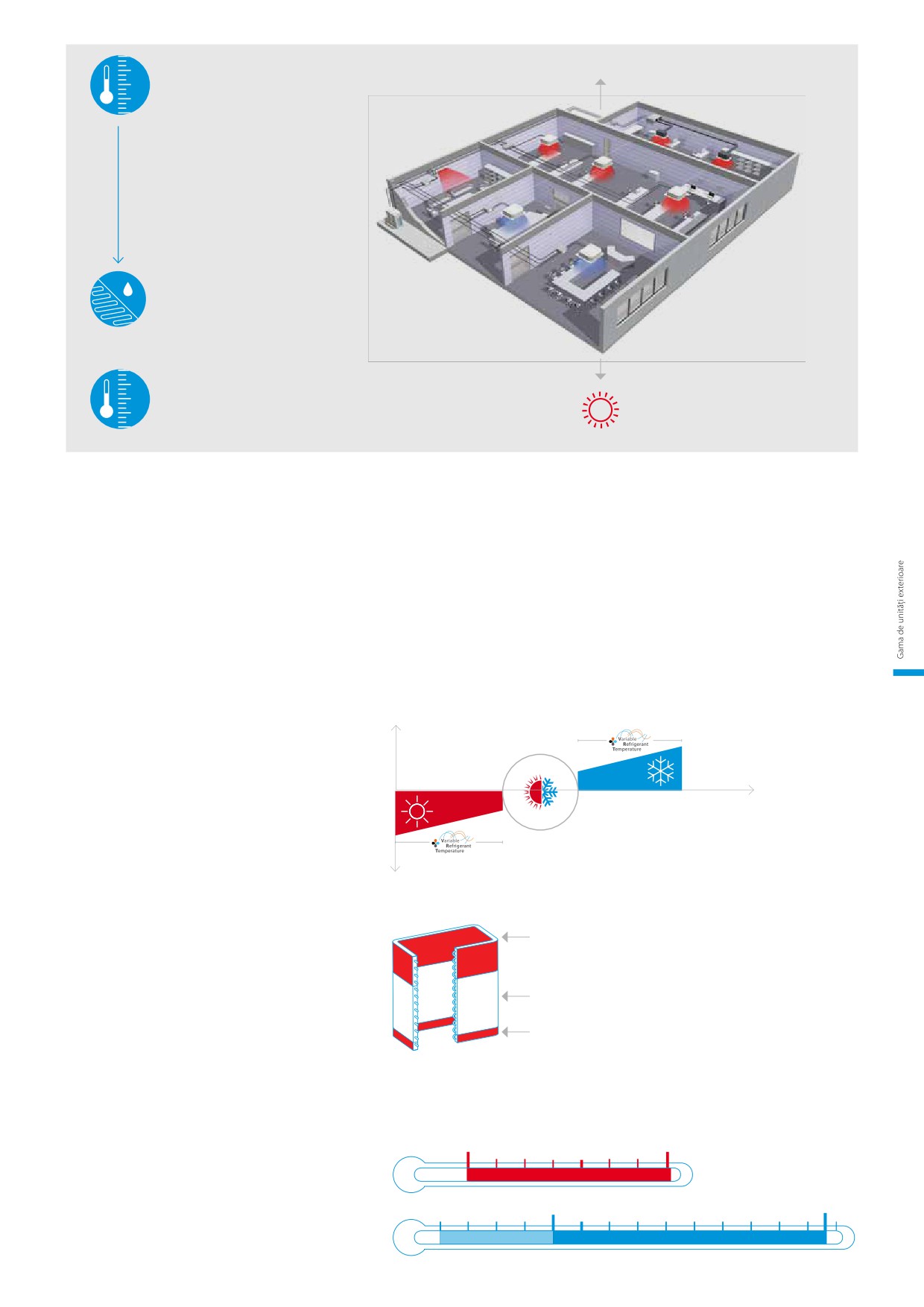

Un sistem cu recuperarea căldurii VRV permite

încălzirea şi răcirea în acelaşi timp.

Până în prezent, cele mai multe clădiri comerciale au

sisteme individuale pentru răcire, încălzire, apă caldă

›

Pentru proprietarii de hoteluri, acest lucru înseamnă

etc., ceea ce duce la o risipă de energie.

un mediu perfect pentru clienţi, deoarece ei pot

alege liber între răcire şi încălzire

Un sistem integrat de recuperare a căldurii reutilizează

›

Pentru birouri, acest lucru înseamnă climatul perfect

căldura din birouri, camere de servere, pentru a încălzi

de lucru, atât pentru locatarii cu faţa spre sud, cât şi

alte zone sau pentru a produce apă caldă.

pentru cei cu faţa spre nord

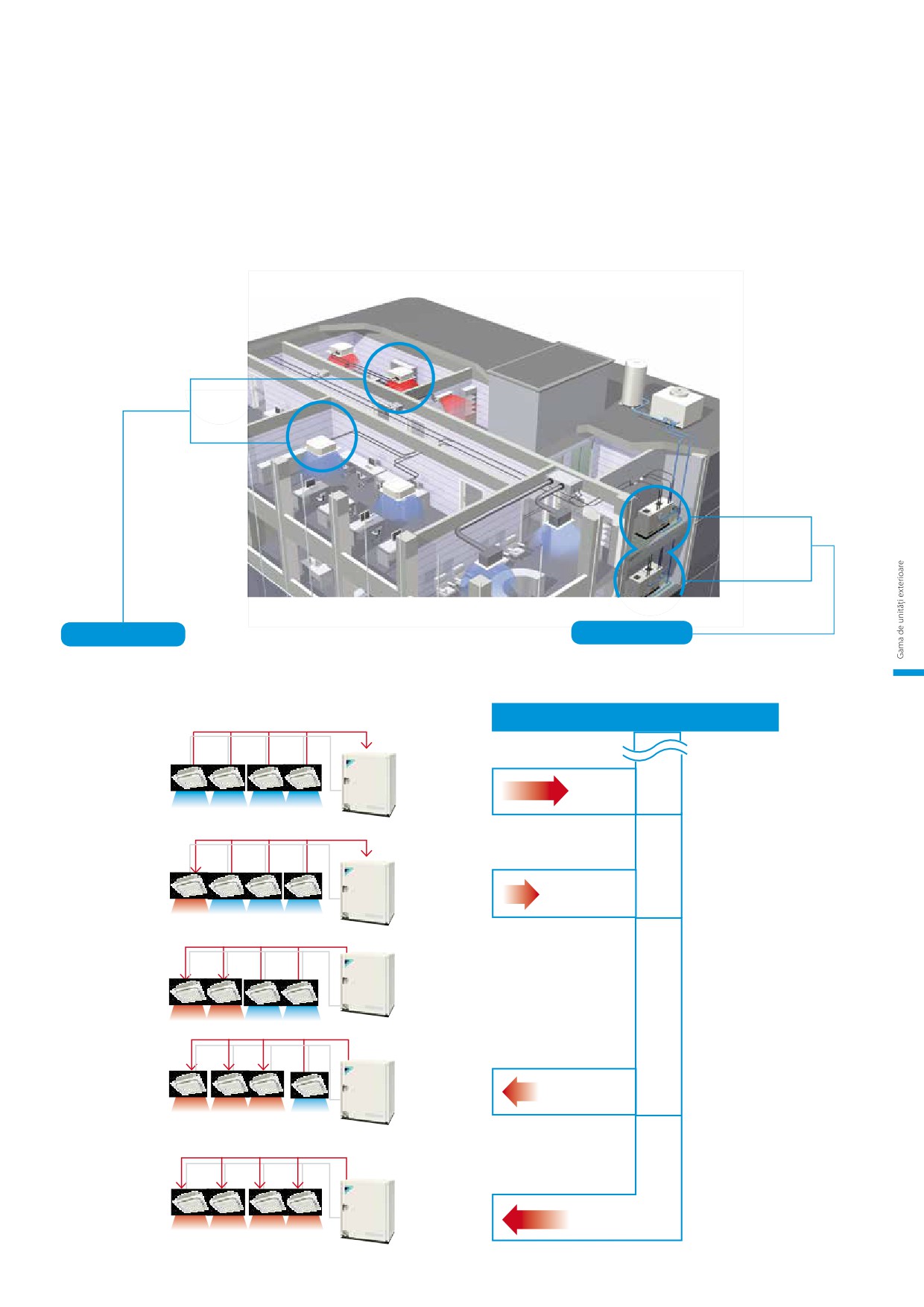

Sarcină de răcire

Control prin modul de

Eficienţă îmbunătăţită

amestec îmbunătăţit

În funcţionarea recuperare a căldurii, VRV IV este cu

până la 15% mai eficient în comparaţie cu VRV III. În

funcţionarea într-un singur mod, eficienţa sezonieră a

Temperatura mediului

sistemului poate fi cu până la 28% mai mare, datorită

ambiant

tehnologiei temperaturii variabile a agentului frigorific,

în comparaţie cu un sistem VRF convenţional.

Sarcină de încălzire

Partiţie optimizată a schimbătorului de

30%

căldură pentru cea mai ridicată eficienţă

sezonieră în modul recuperarea căldurii

70%

Schimbător de căldură divizat pe verticală cu un raport

În timpul încălzirii, partea inferioară a schimbătorului de căldură rămâne

optimizat pentru funcţionarea în modul de amestec.

încinsă, minimizând acumularea de gheaţă şi perioadele de degivrare

Acest lucru îmbunătăţeşte eficienţa recuperării căldurii

prin reducerea pierderilor prin radiaţie.

Domeniu larg de

-20 °CWB

15,5 °CWB

funcţionare pentru încălzire

Încălzire

Recuperarea căldurii VRV IV are un domeniu de

funcţionare standard de până la -20 °CWB în modul

-25

°CDB

-20 °CDB

-5 °CDB

43 °CDB

încălzire. De asemenea, sistemul poate furniza răcire

până la -20 °CDB pentru camerele de servere tehnice

Răcire tehnică

Răcire

(setare la faţa locului).

Avantajele

tehnologiei cu 3 ţevi

Mai multă căldură gratuită

Presiune

Tehnologia cu 3 ţevi de la Daikin necesită mai puţină energie

pentru recuperarea căldurii, ceea ce înseamnă o eficienţă

semnificativ mai ridicată în modul de recuperare a căldurii.

Condensare 55 °C

Sistemul nostru poate recupera căldura la o temperatură de

condensare scăzută deoarece are conducte dedicate pentru

Condensare 45 °C

agent frigorific în starea de gaz de joasă presiune, lichid, gaz

de înaltă presiune.

La un sistem cu 2 ţevi, vaporii şi lichidul circulă sub forma

Putere absorbită Daikin

unui amestec, prin urmare, temperatura de condensare este

Putere absorbită sistem cu 2 ţevi

mai ridicată pentru a separa amestecul de agent frigorific în

stare gazoasă şi lichidă. Cu cât temperatura de condensare

Entalpie

este mai ridicată, cu atât mai multă energie este utilizată

pentru recuperarea căldurii, rezultând o eficienţă mai

scăzută.

Presiune

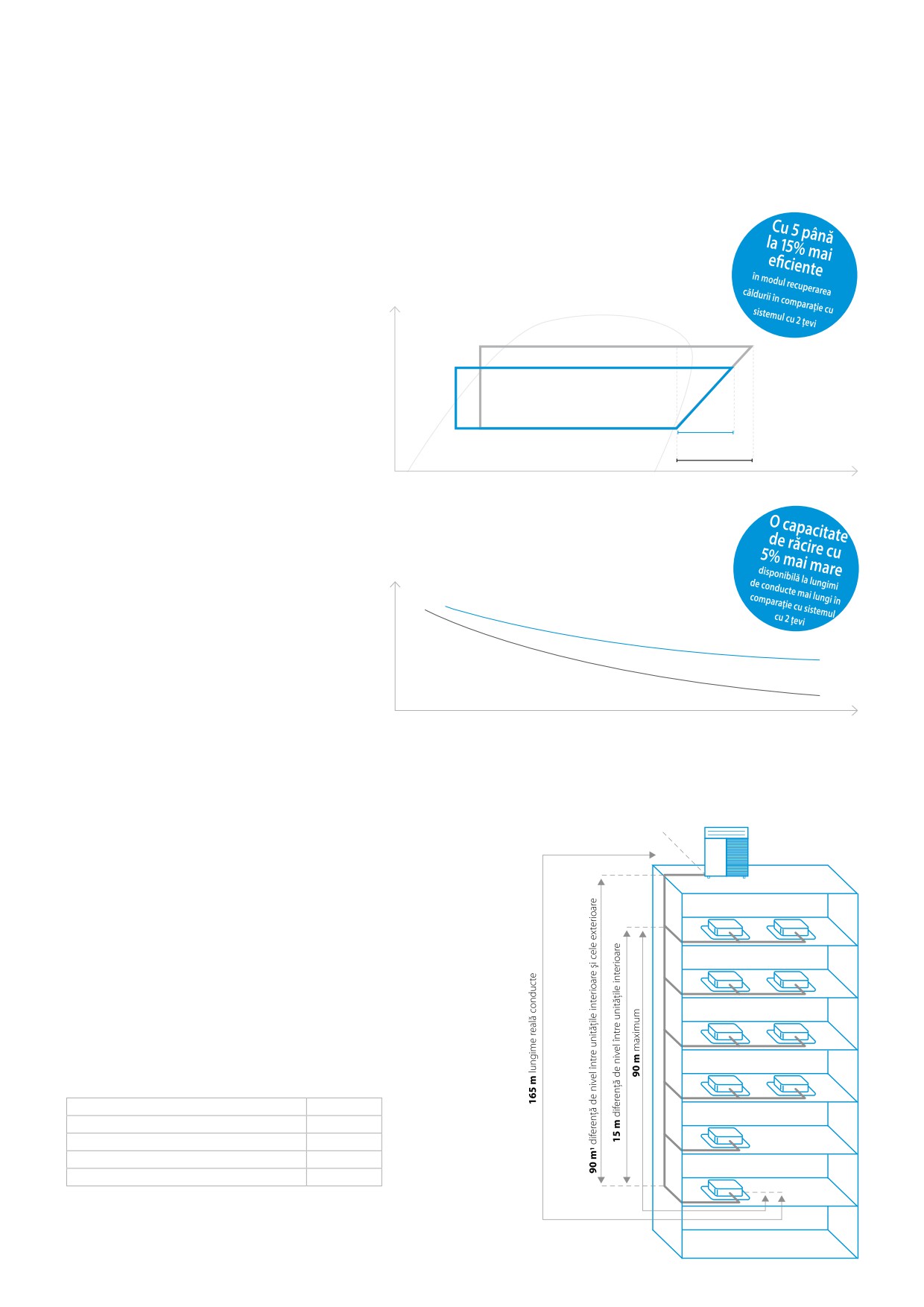

Pierderea de presiune mai scăzută

înseamnă o eficienţă mai ridicată

VRV H/R cu 3 ţevi

›

Curgerea lină a agentului frigorific în cadrul unui sistem

cu 3 ţevi datorită celor 2 conducte de gaz mai mici, duce

la o eficienţă energetică mai ridicată

›

Curgerea de agent frigorific întreruptă din conducta

Sisteme cu 2 ţevi

largă de gaz de la un sistem cu 2 ţevi duce la o pierdere

de presiune mai mare

Lungime conducte

Economie de agent frigorific

›

Conductele cu diametru mai mic şi sistemul cu 3 ţevi duc

la o cantitate de agent frigorific cu până la 36% mai mică

în comparaţie cu sistemele cu 2 ţevi, reducând costurile

cu agentul frigorific şi impactul asupra mediului

Combinaţii libere de

unităţi exterioare

Combinaţi în mod flexibil unităţi exterioare pentru

a reduce amprenta de carbon, optimizaţi sistemul

pentru încălzire continuă şi obţineţi cea mai ridicată

eficienţă.

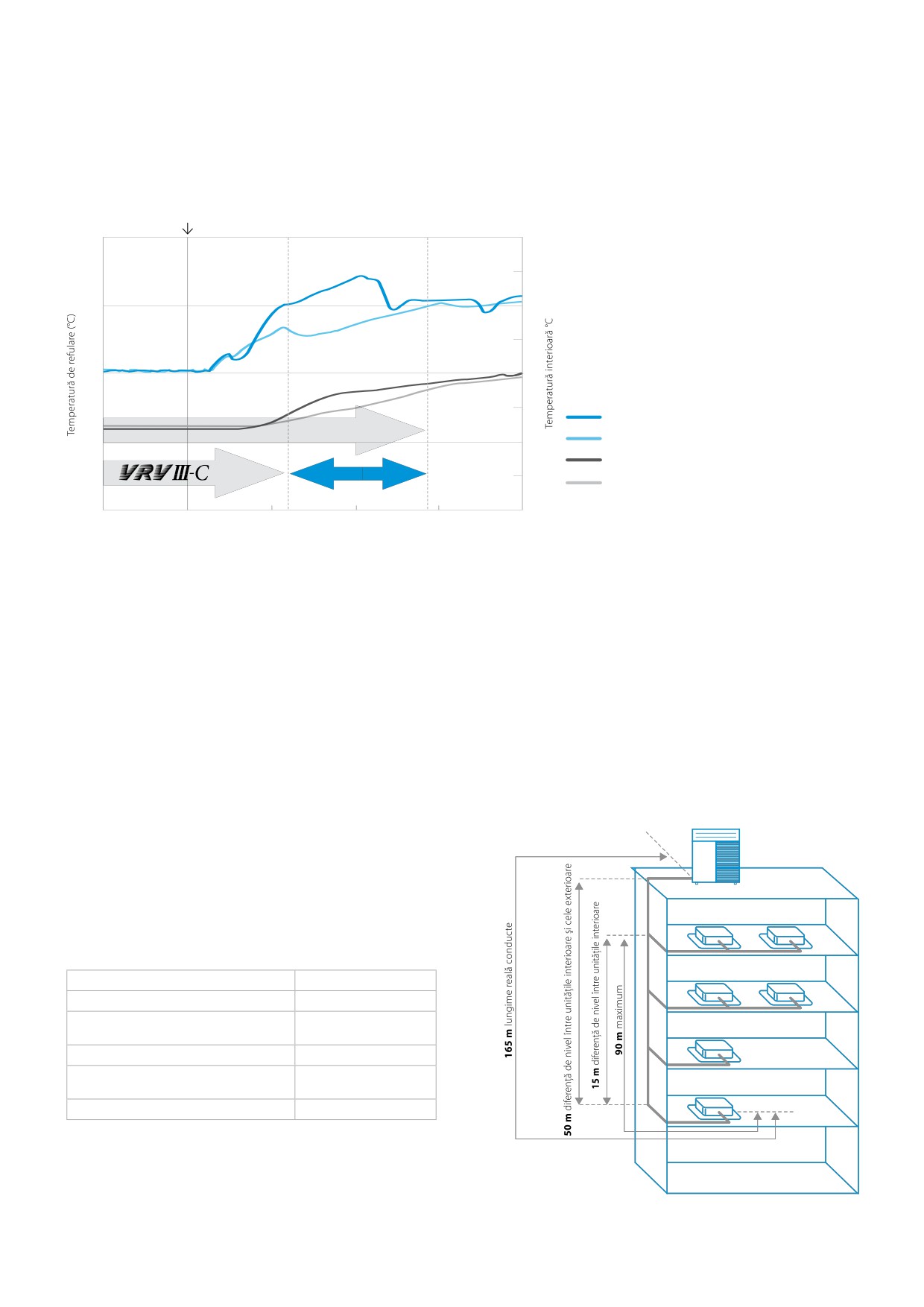

Design flexibil al conductelor

Lungime totală conducte

1.000 m

Lungimea reală cea mai mare (echivalentă)

165 m (190 m)

Lungimea cea mai mare după primul racord

90 m1

Diferenţă de nivel între unităţile interioare şi cele exterioare

90 m1

Diferenţă de nivel între unităţile interioare

15 m

¹ Unitatea exterioară în poziţia cea mai ridicată Contactaţi reprezentantul local de vânzări

pentru restricţiile privind lungimea conductelor.

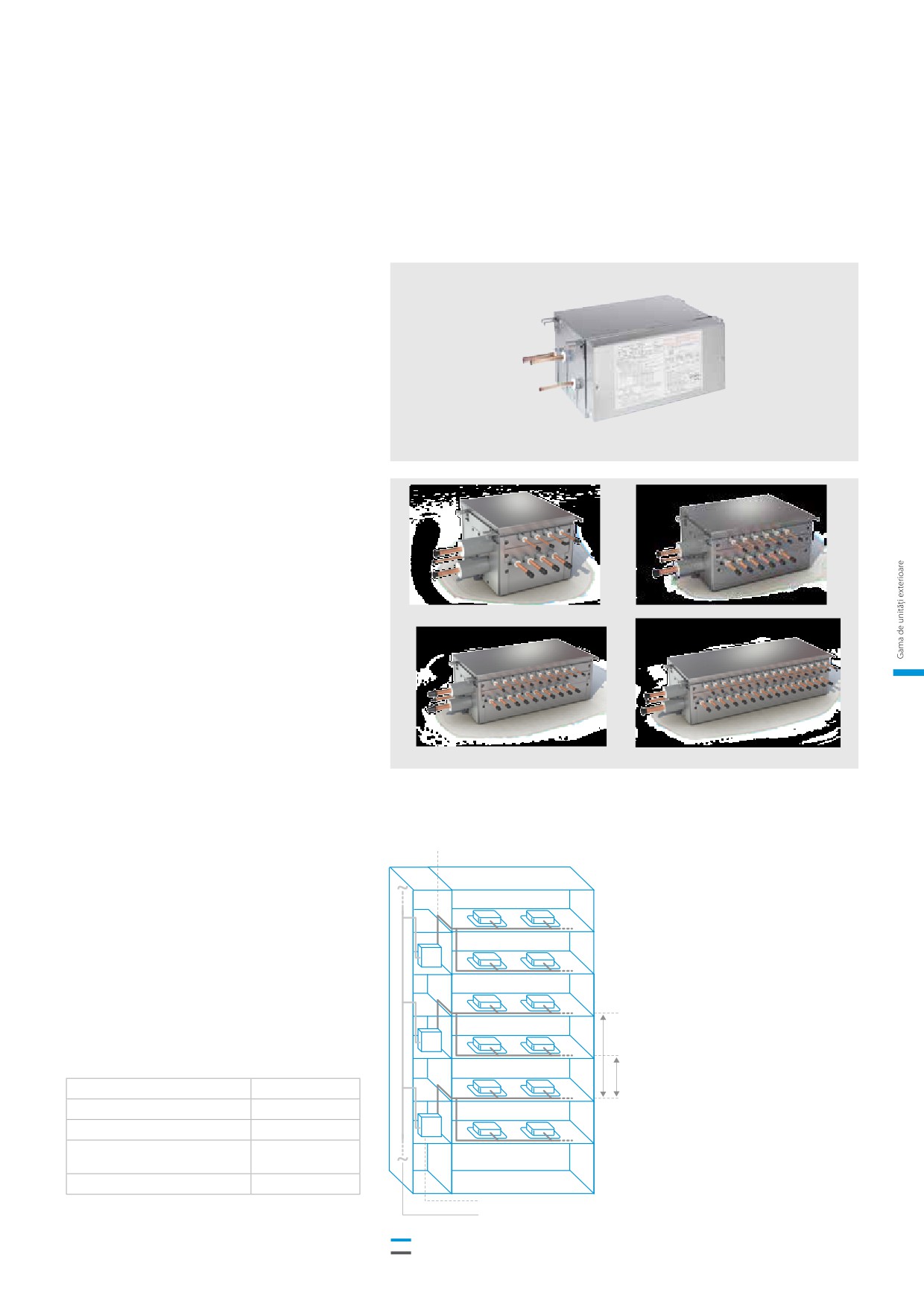

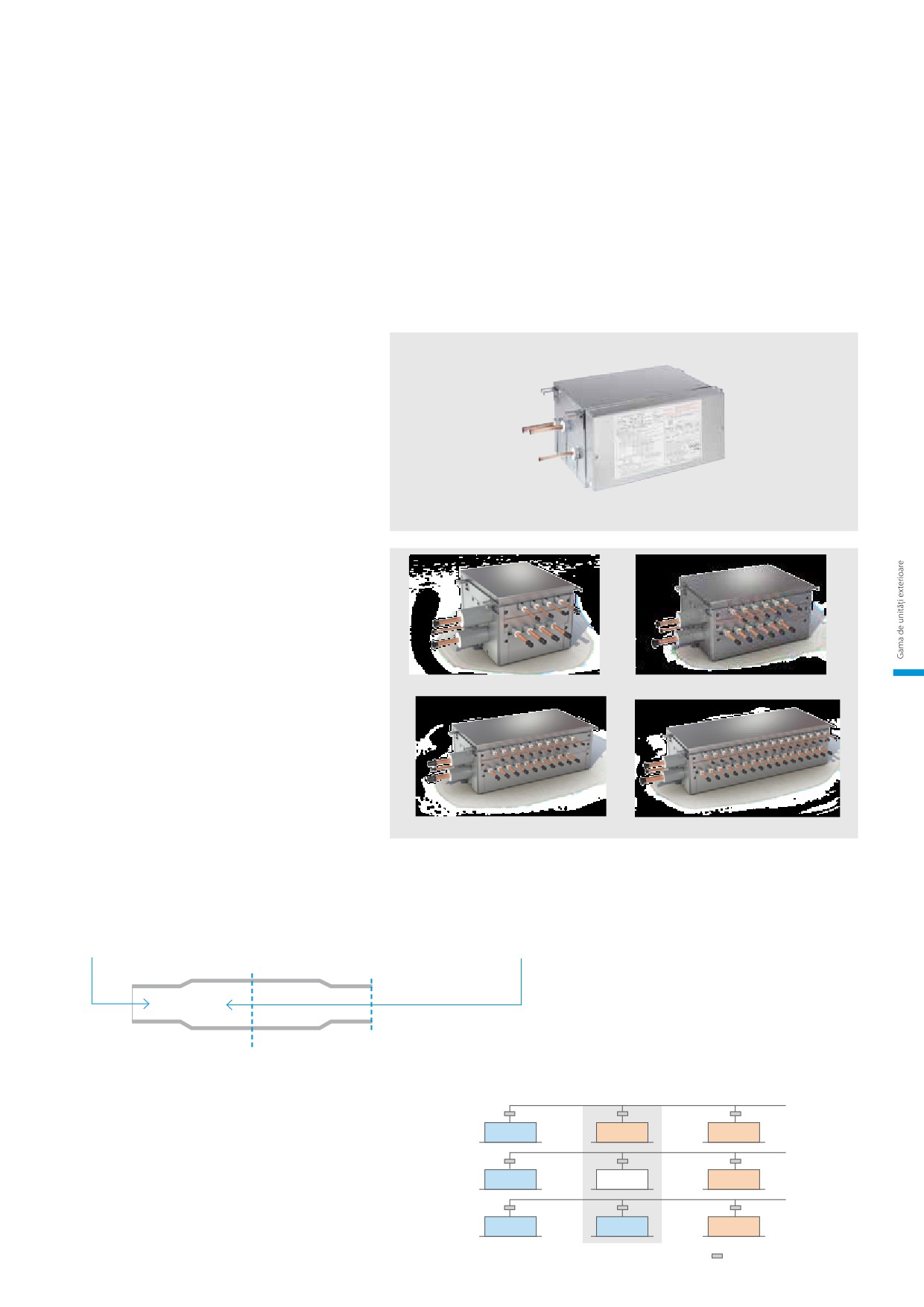

Cutii BS

complet reproiectate

Flexibilitate a proiectului şi

viteză de instalare maxime

›

Proiectaţi rapid şi flexibil sistemul cu o gamă unică de

cutii BS cu un port sau cu mai multe porturi

›

O varietate mare de cutii BS compacte şi uşoare cu mai

multe racorduri reduc semnificativ timpul de instalare

›

Combinaţie liberă de unităţi exterioare, cu cutii BS cu

unul sau mai multe porturi

Cu un singur port

›

Unică pe piaţă

›

Compactă şi uşor de instalat

BS1Q 10, 16, 25 A

›

Nu este nevoie de ţevi pentru condens

›

Ideală pentru camere aflate la distanţă

›

Funcţie de răcire tehnică

›

Conectează unităţi până la clasa 250 (28 kW)

›

Permite aplicaţii multilocatar

Cu porturi multiple: 4 - 6 - 8 - 10 - 12 - 16

›

Cu până la 55% mai mică şi cu 41% mai uşoară

decât gama anterioară

BS 4 Q14 AV1

›

Instalare mai rapidă datorită unui număr redus de

puncte de sudură şi de cablaje

›

Toate unităţile interioare se pot conecta la o

singură cutie BS

›

Mai puţine porturi de inspecţie necesare

›

O capacitate de până la 16 kW disponibilă pentru

fiecare port

›

Conectează unităţi până la clasa 250 (28 kW) prin

BS 10, 12 Q14 AV1

BS 16 Q14 AV1

combinarea a 2 porturi

›

Nu există limită la porturile neutilizate, permiţând

instalarea etapizată

›

Permite aplicaţii multilocatar

Instalare mai rapidă datorită racordului deschis

›

Conducta nu trebuie tăiată înainte de sudare - pentru

›

Tăiaţi şi sudaţi conducta - pentru unităţile

unităţile interioare mai mici sau egale cu 5,6 kW (clasa 50)

interioare mai mici sau egale cu 7,1 kW (clasa 63)

Confort maxim

în orice moment

Oprit

Graţie cutiei BS VRV, orice unitate interioară care nu este

utilizată pentru comutarea de la încălzire la răcire menţine

constantă temperatura dorită. Acest lucru se întâmplă

pentru că sistemul de recuperare a căldurii nu trebuie să

egalizeze presiunea în întregul sistem după comutare.

Cutie BS

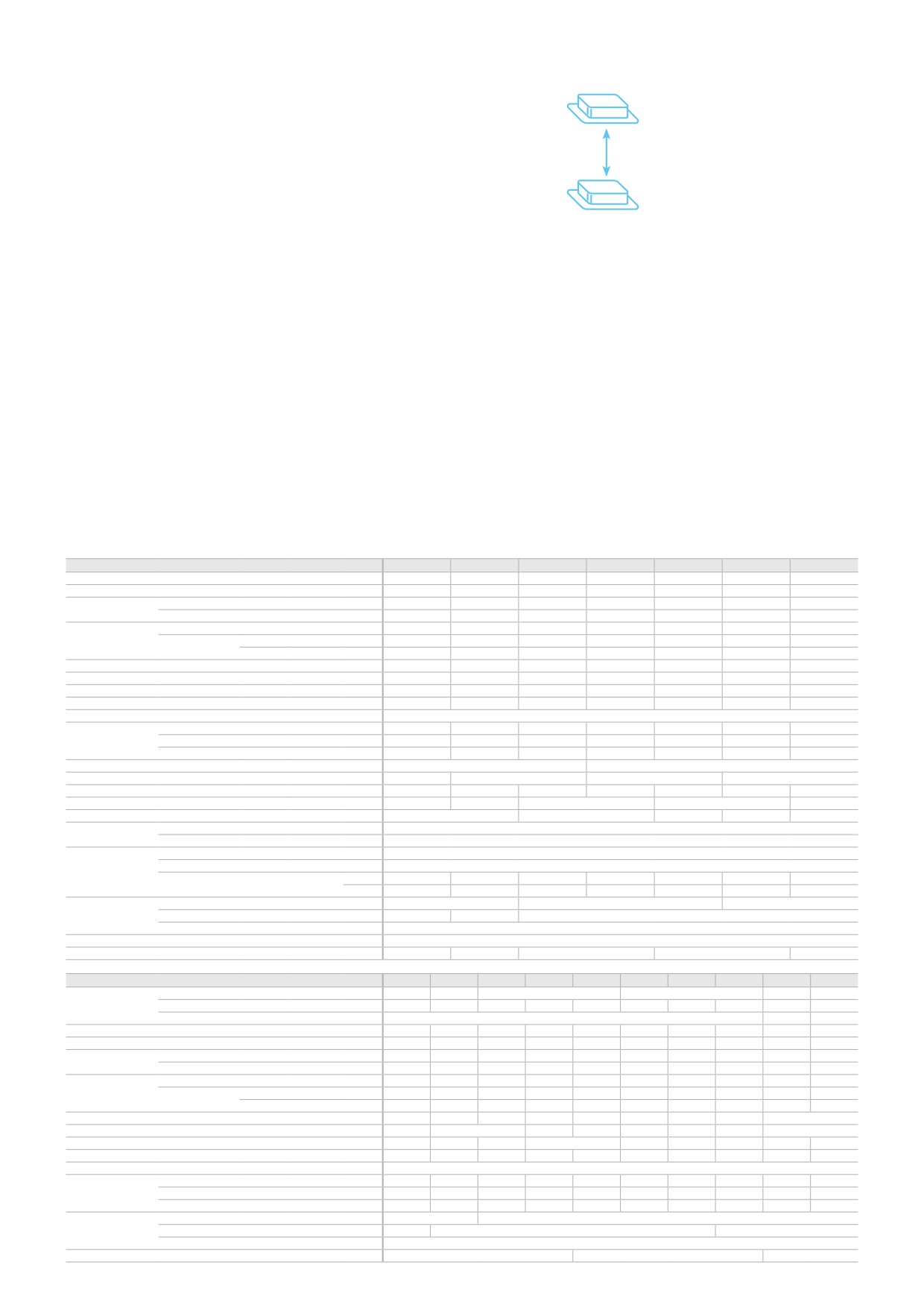

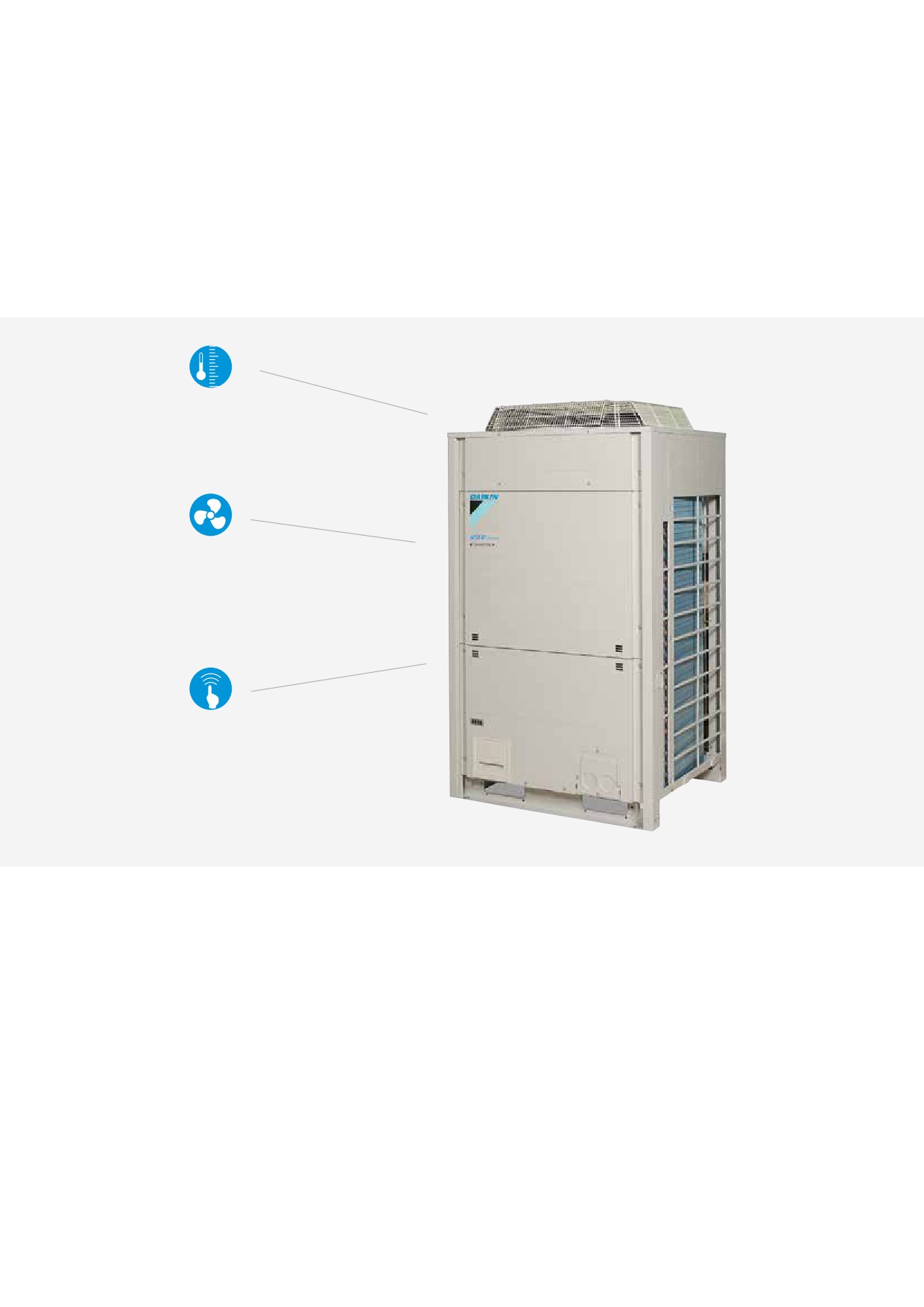

REYQ-T

Diferenţă de nivel între unităţile

Recuperarea căldurii VRV IV

interioare de până la 15 m

Cea mai bună soluţie de eficienţă şi confort

Soluţie complet integrată cu recuperarea căldurii pentru eficienţă

Încorporează standardele şi tehnologiile VRV IV: temperatura

maximă cu COP de până la 8!

variabilă a agentului frigorific, încălzirea continuă, software

Acoperă toate cerinţele termice ale unei clădiri prin intermediul

configurator pentru VRV, afişajul cu 7 segmente şi compresoarele

unui singur punct de contact: control precis al temperaturii,

cu inverter complet, schimbătorul de căldură cu 4 suprafețe, PCB-ul

ventilare, apă caldă, centrale de tratare a aerului şi perdele de aer

răcit cu agent frigorific, noul motor DC al ventilatorului

Biddle

Combinaţie liberă de unităţi exterioare pentru a satisface cerinţele

Încălzire gratuită furnizată prin transferarea căldurii din zone care

privind spaţiul de instalare sau eficienţa

necesită răcire în zone care necesită încălzire sau apă caldă

Posibilitate de extindere a domeniului de funcţionare până la -20 °C

Confortul personal perfect pentru clienţi/locatari prin încălzire şi

pentru răcire tehnică, precum camere de servere

răcire simultană

Conţine toate funcţiile VRV standard

Sistem exterior

REYQ

10T

12T

14T

16T

18T

20T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

22,4 (1)

28,0 (1)

33,5 (1)

40,0 (1)

45,0 (1)

50,4 (1)

56,0 (1)

Capacitate de

Nom.

6 °CWB

22,4 (2)

28,0 (2)

33,5 (2)

40,0 (2)

45,0 (2)

50,4 (2)

56,0 (2)

încălzire

Max.

6 °CWB

25,0 (2)

31,5 (2)

37,5 (2)

45,0 (2)

50,0 (2)

56,5 (2)

63,0 (2)

Putere absorbită -

Răcire

Nom.

35 °CDB

5,31 (1)

7,15 (1)

9,23 (1)

10,7 (1)

12,8 (1)

15,2

18,6

50 Hz

Încălzire

Nom.

6 °CWB

4,75 (2)

6,29 (2)

8,05 (2)

9,60 (2)

11,2 (2)

12,3

14,9

Max.

6 °CWB

5,51 (2)

7,38 (2)

9,43 (2)

11,3 (2)

12,9 (2)

14,3

17,5

EER la capacitate nom. 35 °CDB

kW/kW

4,22 (1)

3,92 (1)

3,63 (1)

3,74 (1)

3,52 (1)

3,32

3,01

COP la capacitate nom. 6 °CWB

kW/kW

4,72 (2)

4,45 (2)

4,16 (2)

4,17 (2)

4,02 (2)

4,10

3,76

COP la capacitate max.

6 °CWB

kW/kW

4,54 (2)

4,27 (2)

3,98 (2)

3,88 (2)

3,95

3,60

ESEER - Automat

7,41

7,37

6,84

7,05

6,63

6,26

5,68

Număr maxim de unităţi interioare conectabile

64 (3)

Indice de conectare la

Min.

100

125

150

175

200

225

250

interior

Nom.

200

250

300

350

400

450

500

Max.

260

325

390

455

520

585

650

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.685x930x765

1.685x1.240x765

Greutate

Unitate

210

218

304

305

337

Ventilator

Debit de aer

Răcire

Nom.

m³/min

162

175

185

223

260

251

261

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5,0~43,0

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

20,2

20,5

20,7

24,6

9,7

9,8

9,9

11,8

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

Gaz

Dext

19,1

22,2

28,6

Lungime totală conducte Sistem

Reală

1.000

Refulare gaz

Dext

15,9

19,1

22,2

28,6

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

Sistem exterior

REYQ

10T

13T

16T

18T

20T

22T

24T

26T

28T

30T

32T

Sistem

Modul unitate exterioară 1

REMQ5T

REYQ8T

REYQ10T

REYQ8T

REYQ12T

REYQ16T

Modul unitate exterioară 2

REMQ5T

REYQ8T

REYQ10T

REYQ12T

REYQ16T

REYQ14T

REYQ16T

REYQ18T

REYQ16T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

28,0 (1)

36,4 (1)

44,8 (1)

50,4 (1)

55,9 (1)

61,5 (1)

67,4 (1)

73,5 (1)

78,5 (1)

83,9 (1)

90,0 (1)

Capacitate de

Nom.

6 °CWB

28,0 (2)

36,4 (2)

44,8 (2)

50,4 (2)

55,9 (2)

61,5 (2)

67,4 (2)

73,5 (2)

78,5 (2)

83,9 (2)

90,0 (2)

încălzire

Max.

6 °CWB

32,0 (2)

41,0 (2)

50,0 (2)

56,5 (2)

62,5 (2)

69,0 (2)

75,0 (2)

82,5 (2)

87,5 (2)

94,0 (2)

100,0 (2)

Putere absorbită -

Răcire

Nom.

35 °CDB

6,34

8,48

10,62

12,46

14,54

16,38

18,11

19,93

22,03

24,43

25,6

50 Hz

Încălzire

Nom.

6 °CWB

5,42

7,46

9,50

11,04

12,80

14,34

15,95

17,65

19,25

20,35

22,4

Max.

6 °CWB

6,50

8,76

11,02

12,89

14,94

16,81

18,41

20,73

22,33

23,73

25,8

EER la capacitate nom.

35 °CDB

kW/kW

4,42

4,29

4,22

4,04

3,84

3,75

3,72

3,69

3,56

3,43

3,52

COP la capacitate nom.

6 °CWB

kW/kW

5,17

4,88

4,72

4,57

4,37

4,29

4,23

4,16

4,08

4,12

4,02

COP la capacitate max.

6 °CWB

kW/kW

4,92

4,68

4,54

4,38

4,18

4,10

4,07

3,98

3,92

3,96

3,88

ESEER - Automat

7,77

7,54

7,41

7,38

7,06

7,07

6,87

6,95

6,72

6,48

6,63

ESEER - Standard

6,55

6,36

6,25

5,98

5,68

5,54

5,46

5,41

5,23

5,03

5,14

Număr maxim de unităţi interioare conectabile

64 (3)

Indice de conectare la Min.

125

162,5

200

225

250

275

300

325

350

375

400

interior

Nom.

250

325,0

400

450

500

550

600

650

700

750

800

Max.

325

422,5

520

585

650

715

780

845

910

975

1.040

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

19,1

Gaz

Dext

22,2

28,6

34,9

Lungime totală conducte Sistem

Reală

500

1.000

Refulare gaz

Dext

19,1

22,2

28,6

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

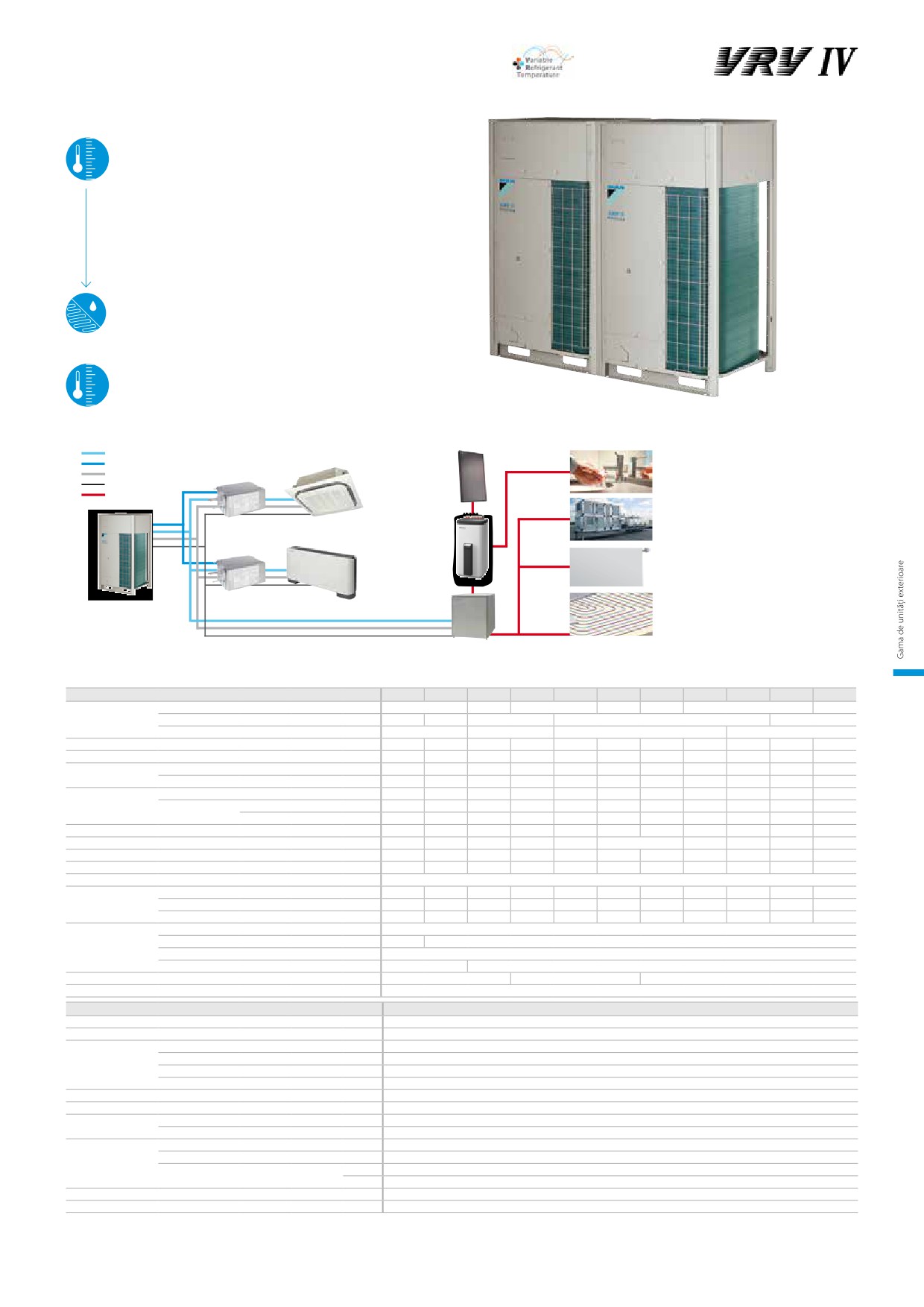

Încălzire continuă

Răcire

Căldura extrasă furnizează

gratuit apă caldă şi încălzire

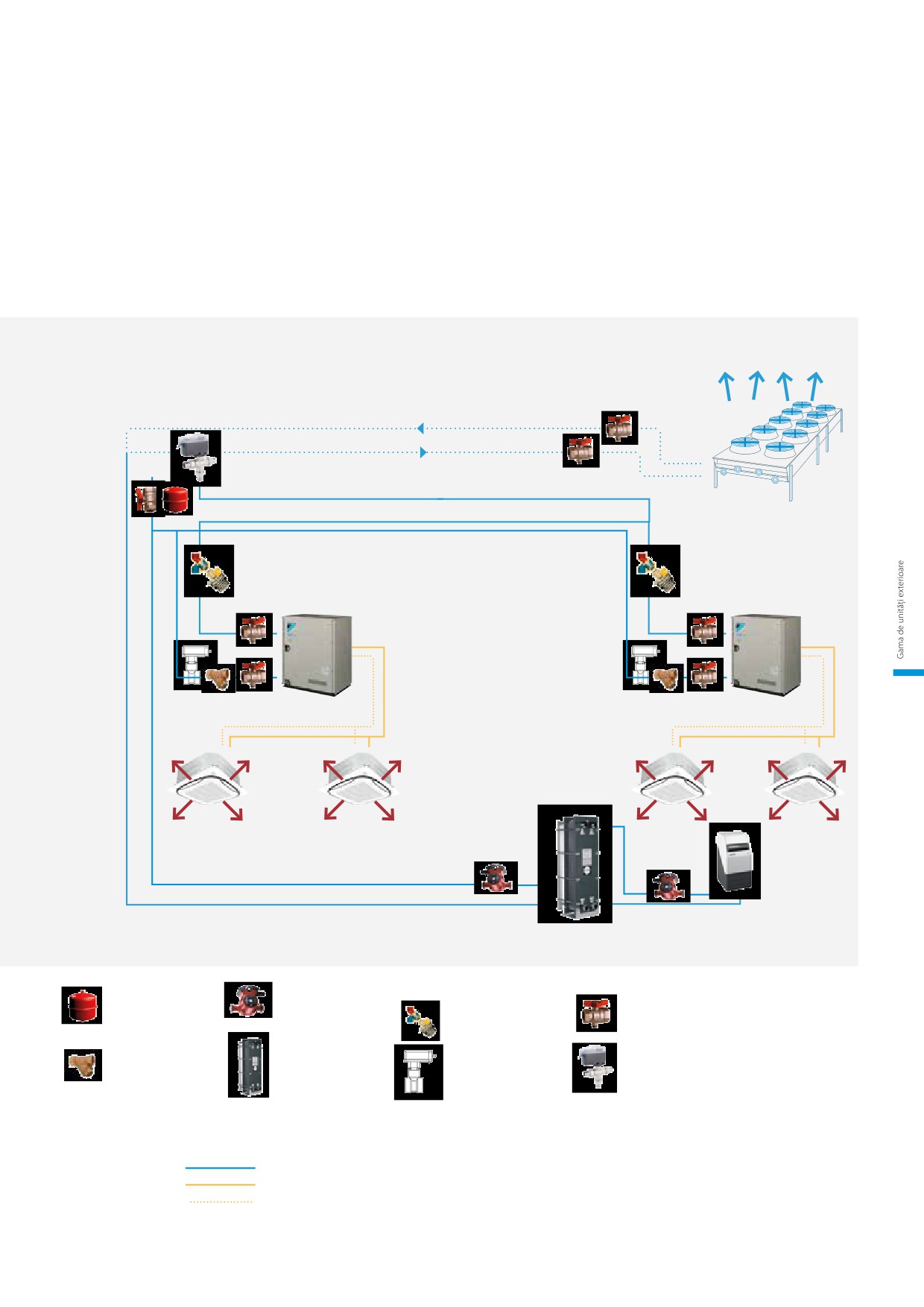

Apă caldă

Încălzire

REYQ-T

Conductă de lichid

Unităţi interioare VRV

Conductă de vapori

45 °C - 75 °C

Conductă de refulare vapori

Panou solar

Apă caldă de consum

Comunicaţii F1, F2

Daikin

Apă caldă

25 °C - 75 °C

Cutie BS

Rezervor de apă

Centrală de tratare

caldă de consum

a aerului

45 °C - 75 °C

Radiator de

temperatură redusă

Cutie BS

Cutie hidro numai

VRV cu recuperarea căldurii

pentru încălzire

(REYQ8-54T)

pentru VRV

Sistem de încălzire

prin pardoseală

25 °C - 35 °C

Sistem exterior

REYQ

34T

36T

38T

40T

42T

44T

46T

48T

50T

52T

54T

Sistem

Modul unitate exterioară 1

REYQ16T

REYQ8T

REYQ10T

REYQ12T REYQ14T

REYQ16T

REYQ18T

Modul unitate exterioară 2

REYQ18T REYQ20T

REYQ12T

REYQ16T

REYQ18T

Modul unitate exterioară 3

REYQ18T

REYQ16T

REYQ18T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

95,4 (1)

101,0 (1)

106,3 (1)

111,9 (1)

118,0 (1)

123,5 (1)

130,0 (1)

135,0 (1)

140,4 (1)

145,8 (1)

151,2 (1)

Capacitate de

Nom.

6 °CWB

95,4 (2)

101,0 (2)

106,3 (2)

111,9 (2)

118,0 (2)

123,5 (2)

130,0 (2)

135,0 (2)

140,4 (2)

145,8 (2)

151,2 (2)

încălzire

Max.

6 °CWB

106,5 (2)

113,0 (2)

119,0 (2)

125,5 (2)

131,5 (2)

137,5 (2)

145,0 (2)

150,0 (2)

156,5 (2)

163,0 (2)

169,5 (2)

Putere absorbită -

Răcire

Nom.

35 °CDB

28,0

31,4

29,74

31,58

32,75

34,83

36,3

38,4

40,8

43,2

45,6

50 Hz

Încălzire

Nom.

6 °CWB

23,5

26,1

25,10

26,64

28,69

30,45

32,00

33,6

34,7

35,8

36,9

Max.

6 °CWB

27,2

30,4

29,24

31,11

33,18

35,23

37,1

38,7

40,1

41,5

42,9

EER la capacitate nom.

35 °CDB

kW/kW

3,41

3,22

3,57

3,54

3,60

3,55

3,58

3,52

3,44

3,38

3,32

COP la capacitate nom.

6 °CWB

kW/kW

4,06

3,87

4,24

4,20

4,11

4,06

4,02

4,05

4,07

4,10

COP la capacitate max.

6 °CWB

kW/kW

3,92

3,72

4,07

4,03

3,96

3,90

3,91

3,88

3,90

3,93

3,95

ESEER - Automat

6,43

6,06

6,66

6,68

6,79

6,68

6,75

6,63

6,49

6,37

6,26

Număr maxim de unităţi interioare conectabile

64 (3)

Indice de conectare la Min.

425

450

475

500

525

550

575

600

625

650

675

interior

Nom.

850

900

950

1.000

1.050

1.100

1.150

1.200

1.250

1.300

1.350

Max.

1.105

1.170

1.235

1.300

1.365

1.430

1.495

1.560

1.625

1.690

1.755

Racorduri conducte Lichid

Dext

19,1

Gaz

Dext

34,9

41,3

Lungime totală conducte Sistem

Reală

1.000

Refulare gaz

Dext

28,6

34,9

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

100

125

Încălzire continuă

Modul unitate exterioară

REMQ

Dimensiuni

Unitate

Înălţime/lăţime/adâncime

1.685/930/765

Greutate

Unitate

210

Ventilator

Debit de aer

Răcire

Nom.

m³/min

162

Presiune statică externă

Max.

Direcţie de refulare

Pe verticală

Tip

Ventilator cu elice

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5,0~43,0

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

20,2

9,7

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

(1) Capacităţile nominale de răcire se bazează pe: temperatură interioară: 27 °CDB, 19 °CWB, temperatură exterioară: 35 °CDB, lungime echivalentă conducte agent frigorific: 5 m, diferenţă de nivel: 0 m. Date pentru seria cu eficienţă standard.

(2) Capacităţile nominale de încălzire se bazează pe: temperatură interioară: 20 °CDB, temperatură exterioară: 7 °CDB, 6 °CWB; lungime echivalentă conducte agent frigorific: 5 m, diferenţă de nivel: 0 m. Date pentru seria cu eficienţă standard.

(3) Numărul real de unităţi interioare conectabile depinde de tipul unităţii interioare (VRV de interior, cutie hidro, unitate interioară RA etc.,) şi de restricţia raportului de conectare pentru sistem (50%<=CR<=130%). | Unitatea REMQ5 nu poate fi

utilizată ca unitate independentă. | Setare pentru răcire tehnică, consultaţi manualul de instalare pentru mai multe informaţii.

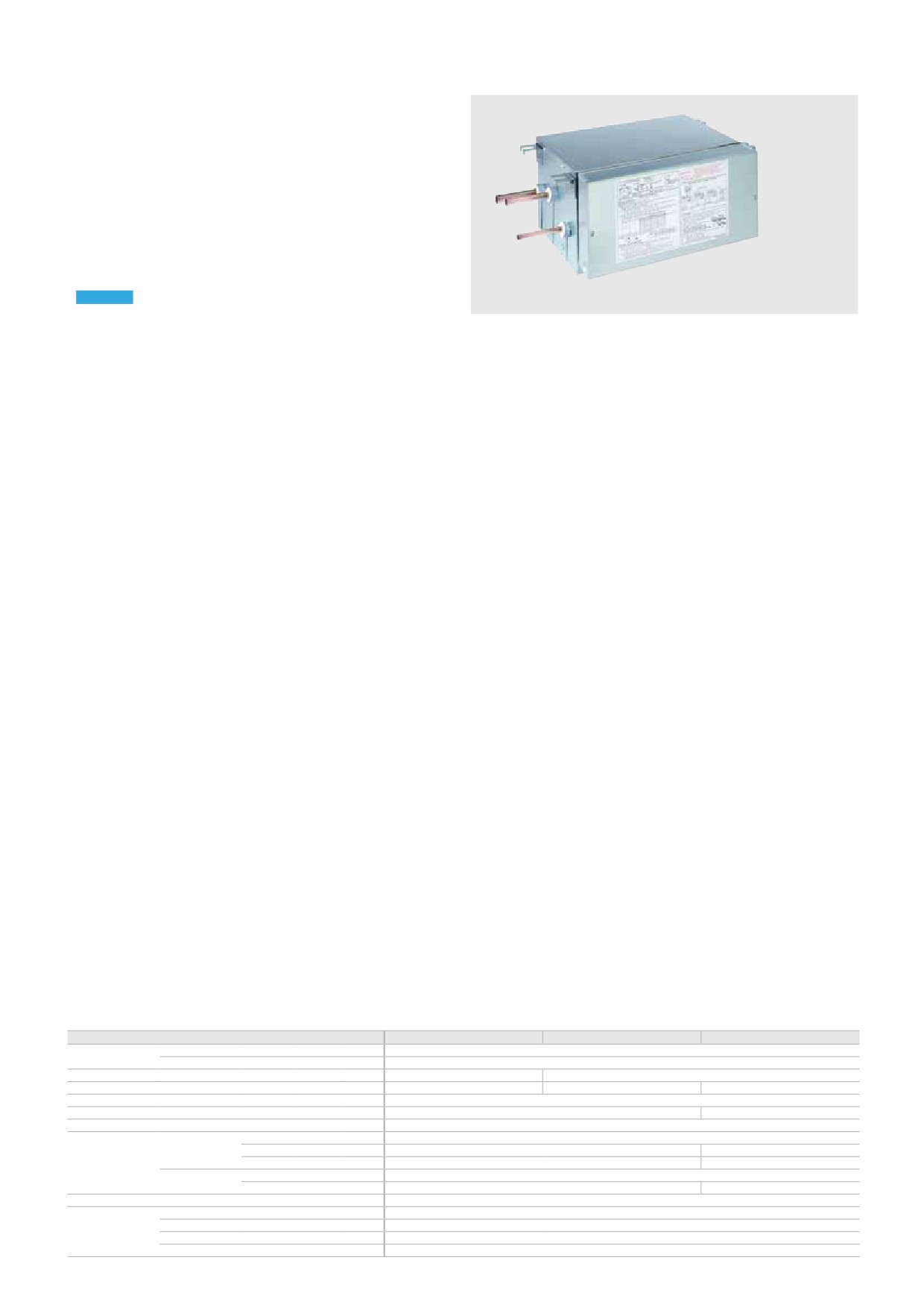

BS1Q-A

Selector de racorduri individuale

pentru recuperarea căldurii VRV IV

Gamă unică de cutii BS cu unul sau cu mai multe porturi, pentru o

proiectare flexibilă şi rapidă

Compactă şi uşor de instalat

Ideală pentru camere la distanţă, deoarece nu este necesară o ţeavă

pentru condens

Permite integrarea camerelor de servere în cadrul soluţiei de

recuperare a căldurii datorită funcţiei de răcire tehnică

Conectează unităţi până la clasa 250 (28 kW)

UNICAT Instalare mai rapidă datorită racordului cu port deschis

BS1Q-A

Permite aplicaţii multilocatar

Se poate conecta la unităţi cu recuperarea căldurii REYQ-T, RQCEQ-P3

şi RWEYQ-T8/9

Unitate interioară

1Q10A

1Q16A

1Q25A

Putere absorbită

Răcire

Nom.

0,005

Încălzire

Nom.

0,005

Număr maxim de unităţi interioare conectabile

Indice maxim de capacitate al unităţilor interioare conectabile

15 < x ≤ 100

100 < x ≤ 160

160 < x ≤250

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

207x388x326

Greutate

Unitate

Carcasă

Material

Tablă de oţel galvanizat

Racorduri conducte

Unitate exterioară Lichid

Dext

9,5

Gaz

Dext

15,9

22,2

Refulare gaz Dext

12,7

19,1

Unitate interioară Lichid

Dext

9,5

Gaz

Dext

15,9

22,2

Izolaţie termică şi fonoabsorbantă

Spumă poliuretanică, pâslă cu plăci de ace ignifugă

Alimentare electrică Fază

Frecvenţă

Tensiune

220-240

Amperaj maxim pe siguranţă (MFA)

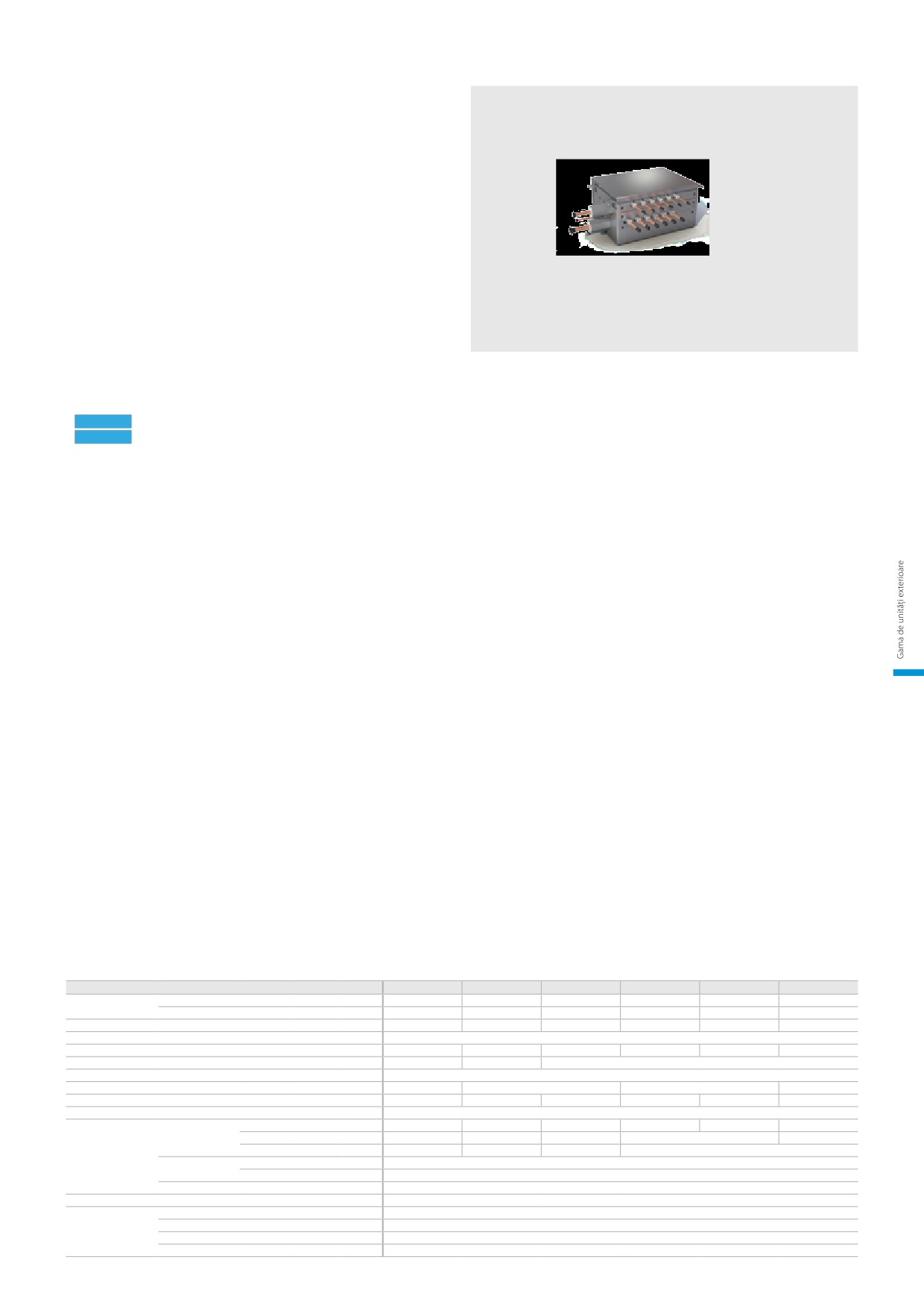

BS-Q14AV1

Selector de racorduri multi

pentru recuperarea căldurii VRV IV

Gamă unică de cutii BS cu unul sau cu mai multe porturi, pentru o

proiectare flexibilă şi rapidă

Reducere semnificativă a timpului de instalare datorită unei game

largi de cutii BS cu porturi multiple, de dimensiuni compacte şi cu

greutate scăzută

Cu până la 70% mai mică şi cu 66% mai uşoară decât seria

anterioară

Instalare mai rapidă datorită unui număr redus de puncte de sudură

şi de cablaje

Toate unităţile interioare se pot conecta la o singură cutie BS

Mai puţine porturi de inspecţie necesare în comparaţie cu instalarea

BS6,8Q14AV1

cutiilor BS cu un singur port

O capacitate de până la 16 kW disponibilă pentru fiecare port

Conectează unităţi până la clasa 250 (28 kW) prin combinarea a

2 porturi

Nu există limită la porturile neutilizate, permiţând instalarea etapizată

UNICAT Instalare mai rapidă datorită racordului cu port deschis

UNICAT Filtre pentru agentul frigorific pentru o fiabilitate ridicată

Permite aplicaţii multilocatar

Se poate conecta la unităţi cu recuperarea căldurii REYQ-T, RQCEQ-P3 şi RWEYQ-T8/9

Unitate interioară

4Q14AV1

6Q14AV1

8Q14AV1

10Q14AV1

12Q14AV1

16Q14AV1

Putere absorbită

Răcire

Nom.

0,043

0,064

0,086

0,107

0,129

0,172

Încălzire

Nom.

0,043

0,064

0,086

0,107

0,129

0,172

Număr maxim de unităţi interioare conectabile

Număr maxim de unităţi interioare conectabile pe racord

Număr de racorduri

Indice maxim de capacitate al unităţilor interioare conectabile

400

600

750

Indice maxim de capacitate al unităţilor interioare conectabile pe racord

140

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

298x370x430

298x580x430

298x820x430

298x1.060x430

Greutate

Unitate

Carcasă

Material

Tablă de oţel galvanizat

Racorduri conducte

Unitate exterioară Lichid

Dext

9,5

12,7

12,7 / 15,9

15,9

15,9 / 19,1

19,1

Gaz

Dext

22,2 / 19,1

28,6 / 22,2

28,6

28,6 / 34,9

34,9

Refulare gaz Dext

19,1 / 15,9

19,1 / 22,2

19,1 / 22,2 / 28,6

28,6

Unitate interioară Lichid

Dext

9,5 / 6,4

Gaz

Dext

15,9 / 12,7

Evacuare condens

VP20 (Dint 20/dext 26)

Izolaţie termică şi fonoabsorbantă

Spumă uretanică, spumă din polietilenă

Alimentare electrică Fază

Frecvenţă

Tensiune

220-440

Amperaj maxim pe siguranţă (MFA)

VRV IV

rezultate practice:

cu până la 40% mai eficient

Un experiment în teren realizat la un lanţ de

magazine de articole vestimentare din Germania

a demonstrat cum funcţiile inovative ale VRV IV au

îmbunătăţit spectaculos eficienţa energetică faţă

de modelele anterioare.

Rezultatele: un consum de

energie cu 60% mai mic

Rezultatele experimentului au demonstrat că noul

Testul Unterhaching demonstrează modul în care

sistem VRV IV a consumat cu mult mai puţină energie,

tehnologia pompelor de căldură VRV IV utilizează o

în special în modul răcire, în comparaţie cu sistemul

energie dintr-o sursă regenerabilă, aerul, pentru a

VRV III, în unele cazuri, cu până la 60% mai puţin. În

furniza o soluţie completă şi durabilă din punct de

modul încălzire, economiile au fost, în medie, de 20%.

vedere al mediului pentru încălzire, răcire şi ventilare

în medii comerciale. De asemenea, experimentul arată

că afacerile pot să identifice şi să controleze risipa de

energie numai prin monitorizarea atentă şi inteligentă

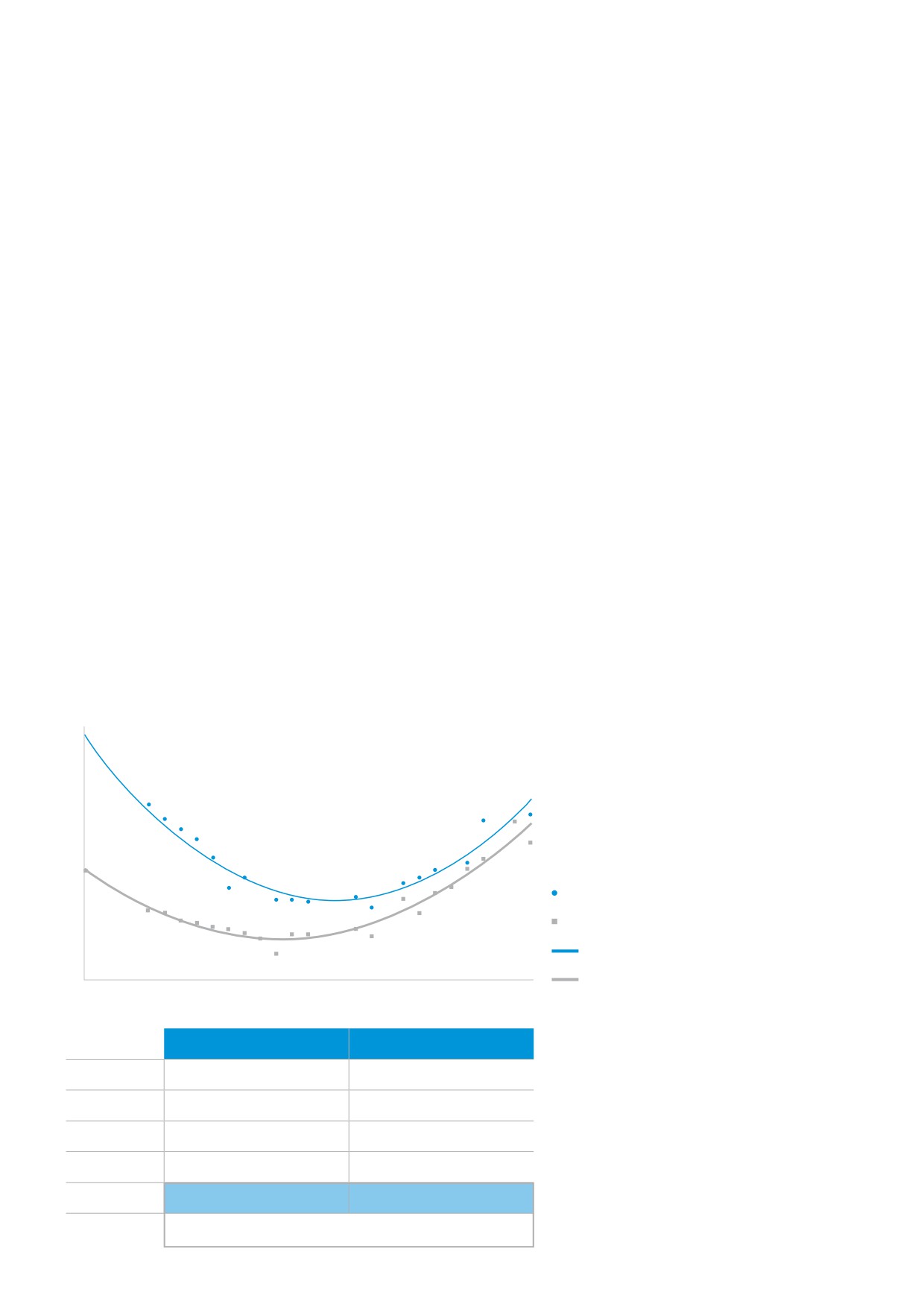

Consum mediu

zilnic în timpul

a sistemelor de climatizare, un serviciu pe care Daikin

orelor de lucru

în kWh

îl poate oferi.

220

210

200

190

180

170

160

150

140

130

120

110

100

Consum de energie VRV III în 2012 în kWh

Consum de energie VRV IV în 2013 în kWh

Tendinţă consum de energie VRV III

Tendinţă consum de energie VRV IV

-2

-1

Diferenţă între temperatura medie zilnică a camerei şi temperatura exterioară în timpul orelor de funcţionare

VRV III 20 CP (2 module)

VRV IV 18 CP (1 modul)

Date măsurate

Perioada

martie 2012-februarie 2013

martie 2013-februarie 2014

Magazin de îmbrăcăminte Unterhaching (Germania)

Medie (kWh/lună)

2.797

1.502

Total (kWh)

33.562

18.023

›

Suprafaţă utilă: 607 m²

›

Costuri cu energia: 0,18 €/kWh

Total (€)

6.041

3.244

›

Sistemul luat în calcul la determinarea consumului:

- Pompă de căldură VRV IV cu încălzire continuă;

Anual (cost

9,9

5,3

- Casete cu jet circular (fără panou cu autocurăţare);

operaţional/m² (€/m²)

- VAM pentru ventilare (2 unităţi VAM2000);

Economii de 46% = 2.797 €

- Perdea de aer Biddle.

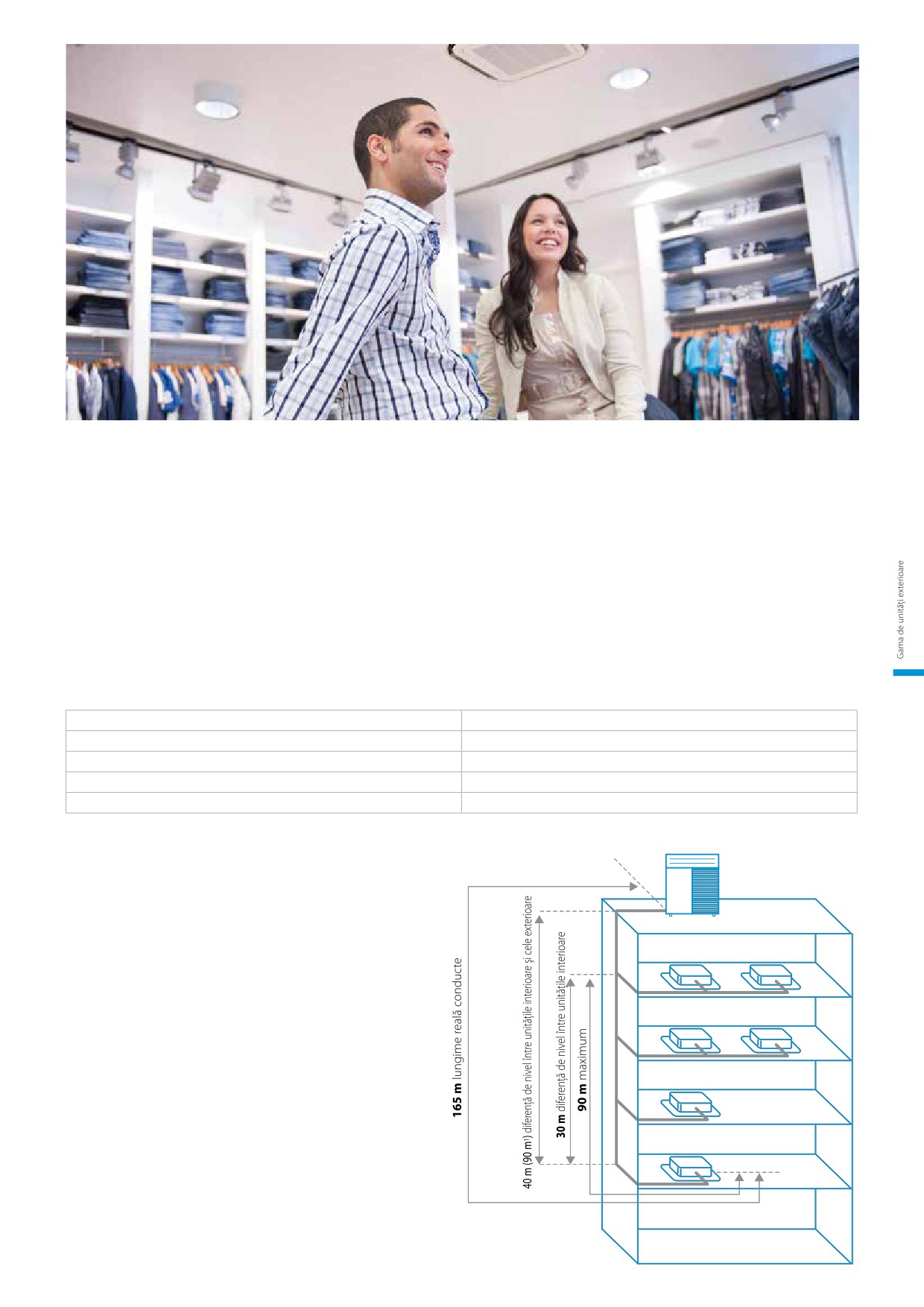

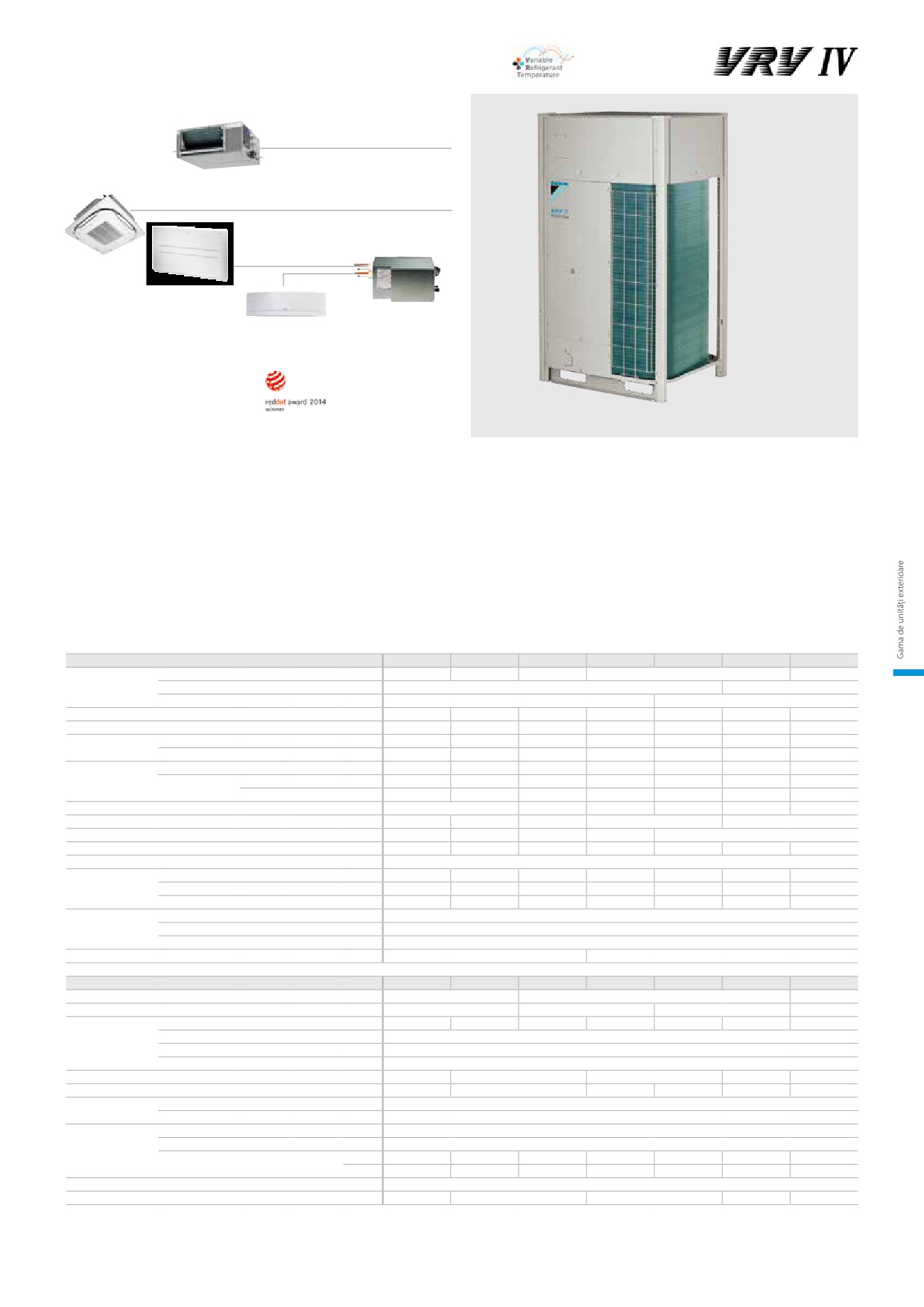

RYYQ-T(8)/RXYQ-T(8)

Pompa de căldură VRV IV

Diferenţă de nivel între unităţile

Soluţia optimă oferită de Daikin pentru un confort superior

interioare de până la 30 m

Acoperă toate cerinţele termice ale unei clădiri prin intermediul

unui singur punct de contact: control precis al temperaturii,

ventilare, apă caldă, centrale de tratare a aerului şi perdele

de aer Biddle

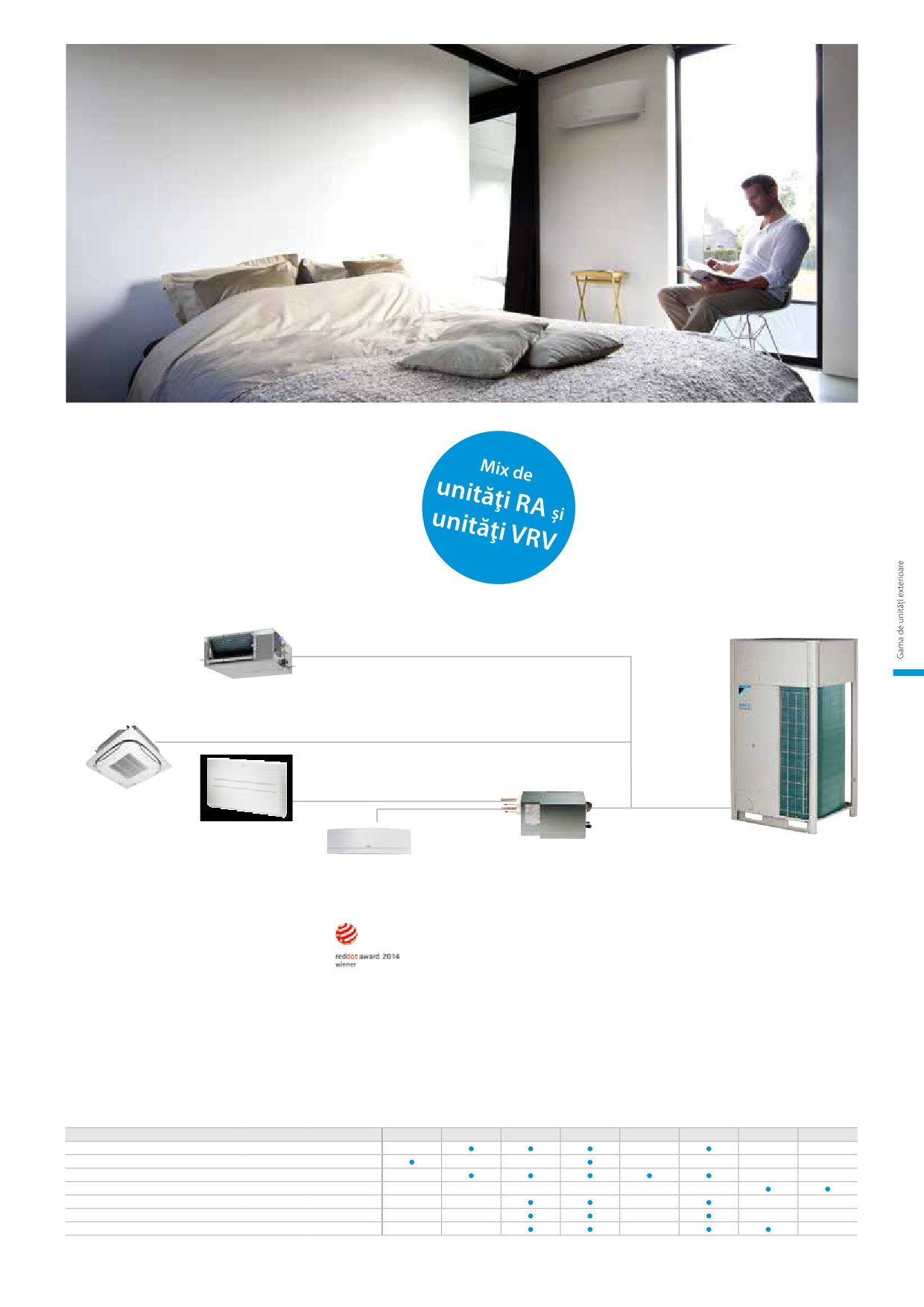

Gamă largă de unităţi interioare: posibilitate de combinare

a unităţilor VRV cu unităţi interioare moderne

(Daikin Emura, Nexura etc.)

Încorporează standardele şi tehnologiile VRV IV: temperatura

variabilă a agentului frigorific, încălzirea continuă, software

configurator pentru VRV, afişajul cu 7 segmente şi compresoarele cu inverter complet,

schimbătorul de căldură cu 4 suprafețe, PCB-ul răcit cu agent frigorific, noul motor DC al ventilatorului

Combinaţie liberă de unităţi exterioare pentru a satisface cerinţele privind spaţiul de instalare sau eficienţa

Disponibilă numai în încălzire prin setarea ireversibilă la faţa locului

Conţine toate funcţiile VRV standard

Unitate exterioară

RYYQ/RXYQ

8T8

10T

12T

14T

16T

18T

20T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

22,4 (1)

28,0 (1)

33,5 (1)

40,0 (1)

45,0 (1)

50,4 (1)

56,0 (1)

Capacitate de

Nom.

6 °CWB

22,4 (2)

28,0 (2)

33,5 (2)

40,0 (2)

45,0 (2)

50,4 (2)

56,0 (2)

încălzire

Max.

6 °CWB

25,0 (2)

31,5 (2)

37,5 (2)

45,0 (2)

50,0 (2)

56,5 (2)

63,0 (2)

Putere absorbită -

Răcire

Nom.

35 °CDB

5,21 (1)

7,29 (1)

8,98 (1)

11,0 (1)

13,0 (1)

15,0 (1)

18,5 (1)

50 Hz

Încălzire

Nom.

6 °CWB

4,75 (2)

6,29 (2)

7,77 (2)

9,52 (2)

11,1 (2)

12,6 (2)

14,5 (2)

Max.

6 °CWB

5,51 (2)

7,38 (2)

9,10 (2)

11,2 (2)

12,8 (2)

14,6 (2)

17,0 (2)

EER la capacitate nom. 35 °CDB

kW/kW

4,30 (1)

3,84 (1)

3,73 (1)

3,64 (1)

3,46 (1)

3,36 (1)

3,03 (1)

COP la capacitate nom. 6 °CWB

kW/kW

4,72 (2)

4,45 (2)

4,31 (2)

4,20 (2)

4,05 (2)

4,00

3,86

COP la capacitate max.

6 °CWB

kW/kW

4,54 (2)

4,27 (2)

4,12 (2)

4,02 (2)

3,91 (2)

3,87

3,71

ESEER - Automat

7,53

7,20

6,96

6,83

6,50

6,38

5,67

Număr maxim de unităţi interioare conectabile

64 (4)

Indice de conectare la Min.

100

125

150

175

200

225

250

interior

Nom.

200

250

300

350

400

450

500

Max.

260

325

390

455

520

585

650

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.685x930x765

1.685x1.240x765

Greutate

Unitate

243

252

356

391

Ventilator

Debit de aer

Răcire

Nom.

m³/min

162

175

185

223

260

251

261

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~43

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

12,3

12,5

13,2

21,5

21,7

24,4

24,6

5,9

6,3

10,3

10,4

11,7

11,8

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

Gaz

Dext

19,1

22,2

28,6

Lungime totală conducte Sistem

Reală

1.000

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

Sistem exterior

RYYQ/RXYQ

22T

24T8

26T

28T

30T

32T

34T

36T

38T8

40T

Sistem

Modul unitate exterioară 1

10T

8T8

12T

16T

8T8

10T

Modul unitate exterioară 2

12T

16T

14T

16T

18T

16T

18T

20T

10T

12T

Modul unitate exterioară 3

20T

18T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

61,5 (1)

67,4 (1)

73,5 (1)

78,5 (1)

83,9 (1)

90,0 (1)

95,4 (1)

101,0 (1)

106,3 (1)

111,9 (1)

Capacitate de

Nom.

6 °CWB

61,5 (2)

67,4 (2)

73,5 (2)

78,5 (2)

83,9 (2)

90,0 (2)

95,4 (2)

101,0 (2)

106,3 (2)

111,9 (2)

încălzire

Max.

6 °CWB

69,0

75,0

82,5

87,5

94,0

100,0

106,5

113,0

119,0

125,5

Putere absorbită -

Răcire

Nom.

35 °CDB

16,27 (1)

18,2 (1)

20,0 (1)

22,0 (1)

24,0 (1)

26,0 (1)

28,0 (1)

31,5 (1)

29,2 (1)

31,3 (1)

50 Hz

Încălzire

Nom.

6 °CWB

14,06 (2)

15,85 (2)

17,29 (2)

18,87 (2)

20,4 (2)

22,2 (2)

23,7 (2)

25,6 (2)

25,1 (2)

26,7 (2)

Max.

6 °CWB

16,48

18,31

20,30

21,90

23,7

25,6

27,4

29,8

29,2

31,1

EER la capacitate nom.

35 °CDB

kW/kW

3,77 (1)

3,70 (1)

3,68 (1)

3,57 (1)

3,5 (1)

3,46 (1)

3,4 (1)

3,21 (1)

3,6 (1)

COP la capacitate nom.

6 °CWB

kW/kW

4,37

4,25

4,16

4,1

4,05

4,0

3,95

4,2

COP la capacitate max.

6 °CWB

kW/kW

4,19

4,10

4,06

4,00

3,91

3,9

3,79

4,1

4,0

ESEER - Automat

7,07

6,81

6,89

6,69

6,60

6,50

6,44

6,02

6,36

6,74

Număr maxim de unităţi interioare conectabile

64 (3)

Indice de conectare la Min.

275

300

325

350

375

400

425

450

475

500

interior

Nom.

550

600

650

700

750

800

850

900

950

1.000

Max.

715

780

845

910

975

1.040

1.105

1.170

1.235

1.300

Racorduri conducte Lichid

Dext

15,9

19,1

Gaz

Dext

28,6

34,9

41,3

Lungime totală conducte Sistem

Reală

1.000

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

100

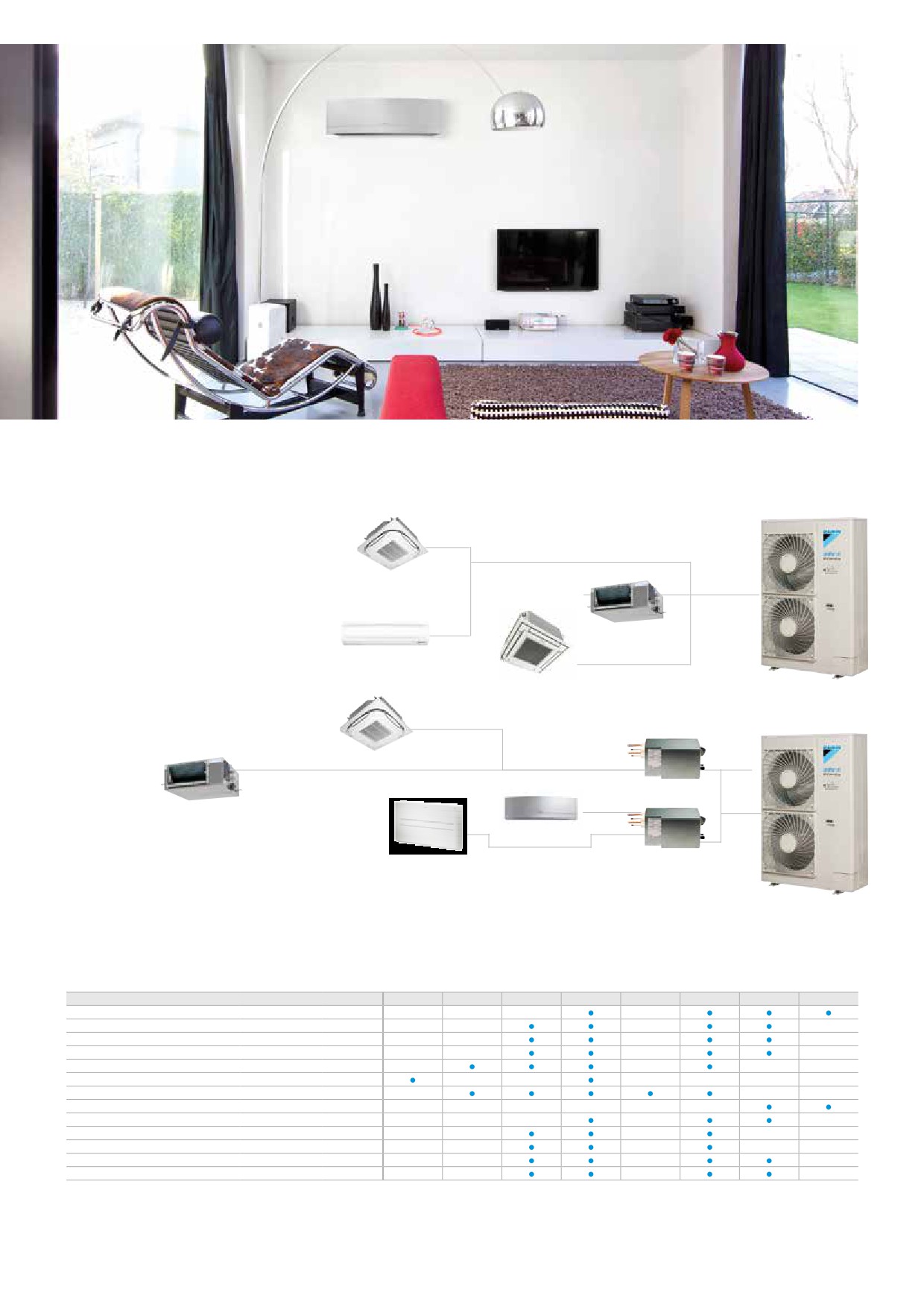

FXSQ-A

Unitate interioară VRV

FXFQ-A

Unitate interioară VRV

FVXG-K

Nexura

BPMKS967A2

FTXG-LW

Daikin Emura

RYYQ-T(8)/RXYQ-T(8)

Sistem exterior

RYYQ

42T

44T

46T

48T

50T

52T

54T

Sistem

Modul unitate exterioară 1

10T

12T

14T

16T

18T

Modul unitate exterioară 2

16T

18T

Modul unitate exterioară 3

16T

18T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

118,0 (1)

123,5 (1)

130,0 (1)

135,0 (1)

140,0 (1)

145,8 (1)

151,2 (1)

Capacitate de

Nom.

6 °CWB

118,0 (2)

123,5 (2)

130,0 (2)

135,0 (2)

140,0 (2)

145,8 (2)

151,2 (2)

încălzire

Max.

6 °CWB

131,5

137,5

145,0

150,0

156,0

163,0

169,5

Putere absorbită -

Răcire

Nom.

35 °CDB

33,3 (1)

35,0 (1)

37,0 (1)

39,0 (1)

40,7 (1)

43,0 (1)

45,0 (1)

50 Hz

Încălzire

Nom.

6 °CWB

28,49 (2)

29,97 (2)

31,72 (2)

33,3 (2)

34,6 (2)

36,3 (2)

37,8 (2)

Max.

6 °CWB

32,98

34,70

36,8

38,4

40,0

42,0

43,8

EER la capacitate nom.

35 °CDB

kW/kW

3,54 (1)

3,51 (1)

3,46 (1)

3,44 (1)

3,4 (1)

3,40 (1)

COP la capacitate nom.

6 °CWB

kW/kW

4,14

4,12

4,10

4,05

4,0

COP la capacitate max.

6 °CWB

kW/kW

3,99

3,96

3,94

3,91

3,90

ESEER - Automat

6,65

6,62

6,60

6,50

6,46

6,42

6,38

Număr maxim de unităţi interioare conectabile

64 (3)

Indice de conectare la Min.

525

550

575

600

625

650

675

interior

Nom.

1.050

1.100

1.150

1.200

1.250

1.300

1.350

Max.

1.365

1.430

1.495

1.560

1.625

1.690

1.755

Racorduri conducte Lichid

Dext

19,1

Gaz

Dext

41,3

Lungime totală conducte Sistem

Reală

1.000

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

100

125

Modul unitate exterioară

RYMQ

10T

12T

14T

16T

18T

20T

Dimensiuni

Unitate

Înălţime/lăţime/adâncime

1.685/930/765

1.685/1.240/765

1.685/930/765

Greutate

Unitate

195

309

319

188

Ventilator

Debit de aer

Răcire

Nom.

m³/min

175

185

223

260

251

261

162

Presiune statică externă

Max.

Direcţie de refulare

Pe verticală

Tip

Ventilator cu elice

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~43

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

12,5

13,2

21,5

21,7

24,4

24,6

12,3

6,3

10,3

10,4

11,7

11,8

5,9

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

se bazează pe: temperatură interioară: 20 °CDB, temperatură exterioară: 7 °CDB, 6 °CWB; lungime echivalentă conducte agent frigorific: 5 m, diferenţă de nivel: 0 m. Date pentru seria cu eficienţă standard. (3) Numărul real de unităţi interioare conectabile depinde de tipul unităţii

interioare (unitate interioară VRV, cutie hidro, unitate interioară RA etc.) şi de restricţia raportului de conectare pentru sistem (50% <= CR <= 130%) | Valoarea ESEER STANDARD corespunde funcţionării normale a unei pompe de căldură VRV4, fără a lua în considerare funcţionalitatea

de economisire a energiei avansate | Valoarea SEER AUTOMATIC corespunde funcţionării normale a pompei de căldură VRV4, luând în considerare funcţionalitatea de economisire a energiei avansate (funcţionare cu controlul temperaturii variabile a agentului frigorific)

Valori ridicate ale COP

O caracteristică importantă a sistemului VRV IV-S este

eficienţa sa energetică excepţională. Sistemul obţine

valori COP ridicate atât la răcire cât şi la încălzire, prin

utilizarea componentelor şi funcţiilor rafinate.

Răcire

4,00 ¹

Capacităţile nominale de răcire se bazează pe: temperatură

interioară: 27 °CDB, 19 °CWB, temperatură exterioară: 35 °C, lungime

echivalentă conducte agent frigorific: 5 m, diferenţă de nivel: 0 m

Încălzire

4,52 ²

Capacităţile nominale de răcire se bazează pe: temperatură

interioară: 20 °CDB, temperatură exterioară: 7 °CDB, 6 °CWB; lungime

echivalentă conducte agent frigorific: 5 m, diferenţă de nivel: 0 m

Design flexibil al conductelor

Unităţi interioare

VRV conectate

moderne conectate

Lungime totală conducte

300 m

140 m

120 m (4-8 CP)/

Lungimea reală cea mai mare

150 m (10-12 CP)

Lungime minimă între unitatea exterioară şi primul racord

5 m

Lungime minimă conducte între BP şi unitatea interioară

2 m

Lungime maximă conducte între BP şi unitatea interioară

15 m

Lungimea cea mai mare după primul racord

40 m

Diferenţă de nivel între unităţile interioare şi cele exterioare

50 m (40 m¹)

30 m

Diferenţă de nivel între unităţile interioare

15 m

¹ Unitatea exterioară în poziţia cea mai inferioară

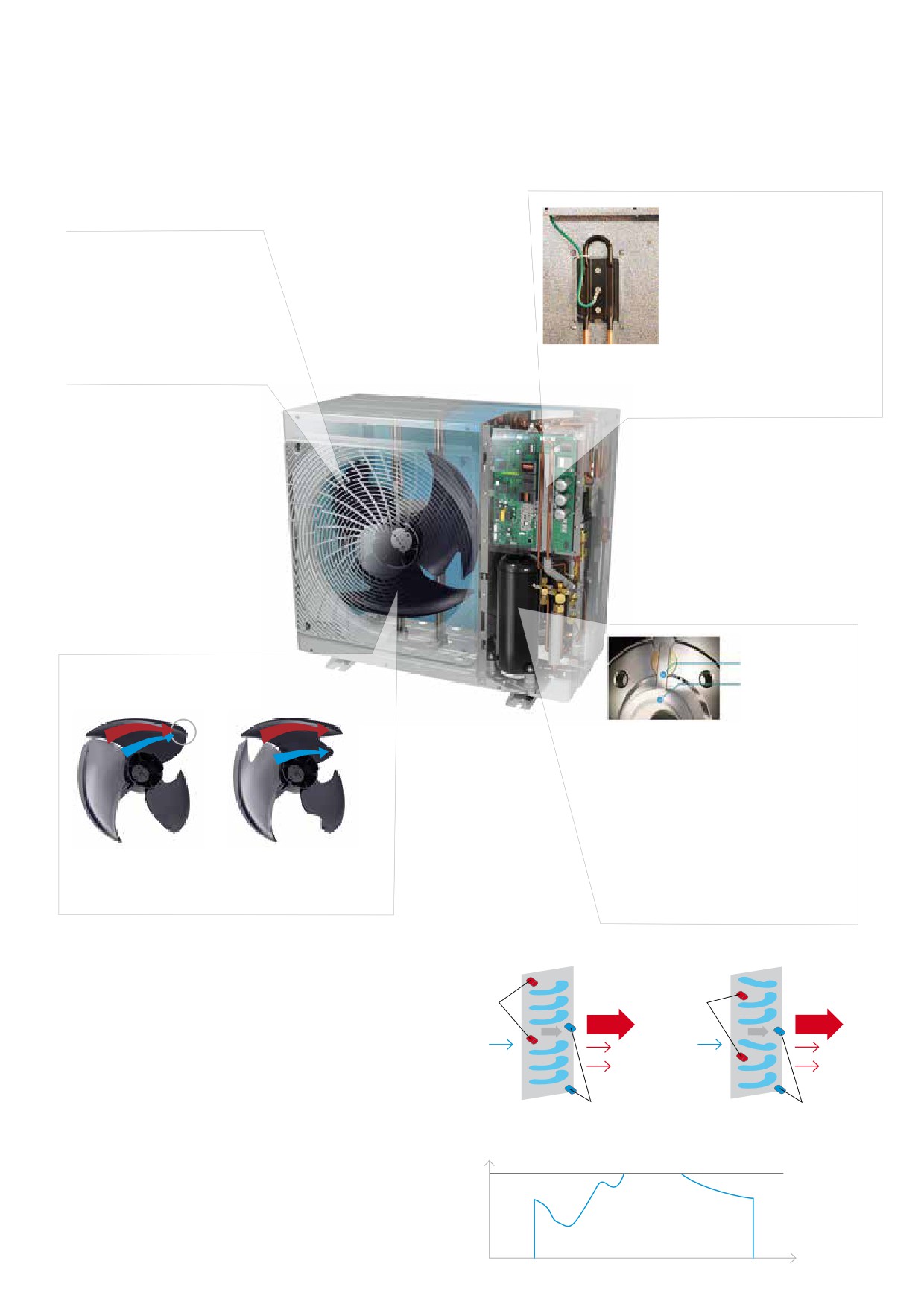

Tehnologiile

seriei VRV IV-S

PCB răcit cu

Grila Super aero

agent frigorific

Nervurile spiralate sunt aliniate

›

Răcire fiabilă deoarece nu este

pe direcţia fluxului de refulare

influenţată de temperatura mediului

pentru minimizarea turbulenţei

ambiant

şi reducerea zgomotului.

›

Cutie de conexiuni de dimensiuni

mai reduse pentru o trecere mai lină a

aerului prin schimbătorul de căldură,

crescând eficienţa schimbului cu 5%

Paletă fixată pe

rotor

Pale îmbunătăţite pentru ventilator

Rotor

Modelul vechi

Modelul nou

Separare

Compresor

Lovire

Tip swing > fără separator de ulei

Paleta şi rotorul sunt unificate, ducând la:

›

Nivel redus al zgomotului

›

Durată de utilizare mai lungă a compresorului

›

Eficienţă mai ridicată datorită absenţei

Curenţii de aer se lovesc Curenţii de aer se aplanează în

scurgerilor interne de agent frigorific între

şi generează pierderi

jurul tăieturii în V şi se reduce

partea de presiune ridicată şi cea de presiune

astfel pierderea de debit de aer

scăzută

Schimbător de căldură standard

Schimbător de căldură e-pass

Intrare 85 °C

Optimizarea amplasării căilor schimbătorului de

55 °C

43 °C

căldură previne transferul de căldură din secţiunea de

vapori supraîncălziți către secţiunea de lichid subrăcit,

27 °C

55 °C

27 °C

60 °C

permiţând o utilizare mai eficientă a schimbătorului de

50 °C

55 °C

căldură.

Ieşire 45 °C

Funcţia i-demand

Consum de energie

Limită predefinită

Limitează consumul maxim de energie.

Noul senzor de curent, recent introdus, minimizează

diferenţa dintre consumul real şi cel predefinit de

energie.

Timp

RXYSCQ-TV1

Pompă de căldură

seria VRV IV-S compactă

Cel mai compact sistem VRV

Designul compact şi uşor cu un singur ventilator face această

unitate aproape neobservabilă

Acoperă toate cerinţele termice ale unei clădiri prin intermediul

unui singur punct de contact: control precis al temperaturii,

ventilare, centrale de tratare a aerului şi perdele de aer Biddle

Gamă largă de unităţi interioare: conectaţi unităţi VRV sau interioare

moderne, precum Daikin Emura, Nexura etc.

Încorporează standardele şi tehnologiile VRV IV: temperatura

variabilă a agentului frigorific, configuratorul pentru VRV şi

compresoarele cu inverter complet, PCB-ul răcit cu agent frigorific,

noul motor DC al ventilatorului

Posibilitate de limitare a vârfurilor de consum de energie între 30 şi

RXYSCQ-TV1

80% în perioadele, de exemplu, cu solicitare ridicată de energie

Conţine toate funcţiile VRV standard

Unitate exterioară

RXYSCQ

4TV1

5TV1

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

12,1

14,0

Capacitate de

Nom.

6 °CWB

12,1

14,0

încălzire

Max.

6 °CWB

14,2

16,0

Putere absorbită -

Răcire

Nom.

35 °CDB

3,43

4,26

50 Hz

Încălzire

Nom.

6 °CWB

3,18

3,19

Max.

6 °CWB

4,14

5,00

COP la capacitate nom.

6 °CWB

kW/kW

3,81

3,58

COP la capacitate max.

6 °CWB

kW/kW

3,43

3,20

ESEER - Automat

6,93

6,57

Număr maxim de unităţi interioare conectabile

Indice de conectare la Min.

62,5

interior

Nom.

Max.

130

162,5

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

823x940x460

Greutate

Unitate

Ventilator

Debit de aer

Răcire

Nom.

m³/min

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~46

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

7,7

3,7

Racorduri conducte Lichid

Dext

9,52

Gaz

Dext

15,9

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1~/50/220-240

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

(1) Numărul real de unităţi depinde de tipul unităţii interioare (VRV DX de interior, unitate interioară RA DX etc.,) şi de restricţia raportului de conectare pentru sistem (50%<=CR<=130%).

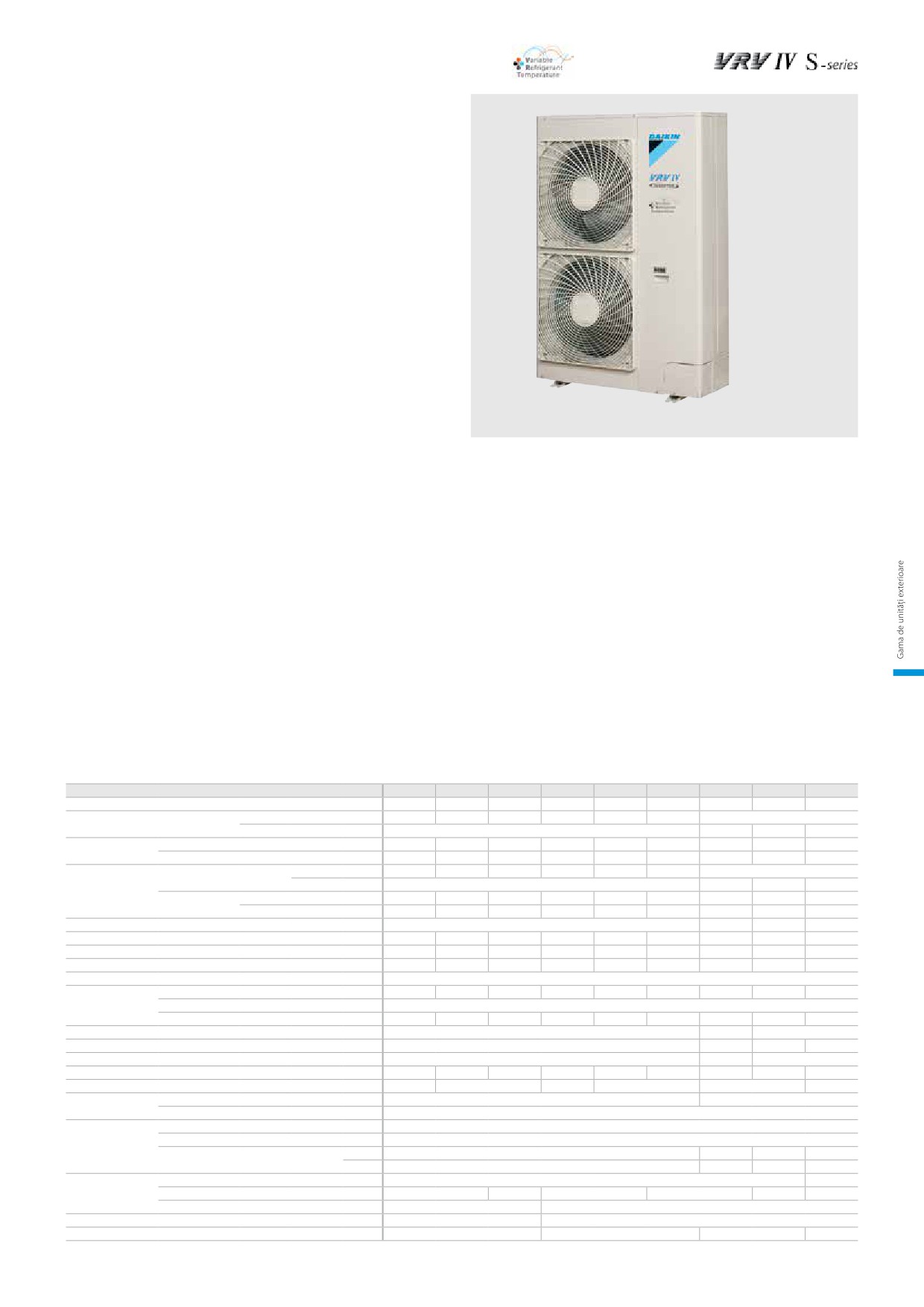

RXYSQ-TV1/RXYSQ-TY1

Pompă de căldură seria VRV IV-S

Soluţie cu economie de spaţiu fără compromiterea eficienţei

Design compact, cu economie de spaţiu pentru o instalare flexibilă

Acoperă toate cerinţele termice ale unei clădiri prin intermediul

unui singur punct de contact: control precis al temperaturii,

ventilare, centrale de tratare a aerului şi perdele de aer Biddle

Gamă largă de unităţi interioare: conectaţi unităţi VRV sau interioare

moderne, precum Daikin Emura, Nexura etc.

Încorporează standardele şi tehnologiile VRV IV: temperatură

variabilă a agentului frigorific şi compresoare cu inverter

Posibilitate de limitare a vârfurilor de consum de energie între 30 şi

80% în perioadele, de exemplu, cu solicitare ridicată de energie

Conţine toate funcţiile VRV standard

RXYSQ4-6TV1_TY1

Unitate exterioară

RXYSQ-TV1/RXYSQ-TY1

4TV1

5TV1

6TV1

4TY1

5TY1

6TY1

8TY1

10TY1

12TY1

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

12,1

14,0

15,5

12,1

14,0

15,5

Eurovent

22,4

28,0

33,5

Capacitate de

Nom.

6 °CWB

12,1

14,0

15,5

12,1

14,0

15,5

22,4

28,0

33,5

încălzire

Max.

6 °CWB

14,2

16,0

18,0

14,2

16,0

18,0

25,0

31,5

37,5

Putere absorbită -

Răcire

Nom.

35 °CDB

3,03

3,73

4,56

3,03

3,73

4,56

50 Hz

Eurovent

6,12

8,24

10,2

Încălzire

Nom.

6 °CWB

2,68

3,27

3,97

2,68

3,27

3,97

5,20

6,60

8,19

Max.

6 °CWB

3,43

4,09

5,25

3,43

4,09

5,25

6,22

8,33

10,2

EER la capacitate nom. Eurovent

kW/kW

3,66

3,40

3,30

COP la capacitate nom.

6 °CWB

kW/kW

4,52

4,28

3,90

4,52

4,28

3,90

4,31

4,24

4,09

COP la capacitate max.

6 °CWB

kW/kW

4,14

3,91

3,43

4,14

3,91

3,43

4,02

3,78

3,66

ESEER - Automat

7,89

7,49

6,73

7,89

7,49

6,73

6,72

6,41

6,18

Număr maxim de unităţi interioare conectabile

64 (1)

Indice de conectare la Min.

62,5

100

125

150

interior

Nom.

Max.

130

162,5

182

130

162,5

182

260

325

390

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.345x900x320

1.430x940x320

1.615x940x460

Greutate

Unitate

104

144

175

180

Ventilator

Debit de aer

Răcire

Nom.

m³/min

106

140

182

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~46

-5~52

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

7,5

9,4

14,6

16,7

3,6

5,5

Racorduri conducte Lichid

Dext

9,52

12,7

Gaz

Dext

15,9

19,1

15,9

19,1

22,2

25,4

Lungime totală conducte Sistem

Reală

300

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1N~/50/220-240

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

(1) Numărul real de unităţi depinde de tipul unităţii interioare (VRV DX de interior, unitate interioară RA DX etc.,) şi de restricţia raportului de conectare pentru sistem (50%<=CR<=130%).

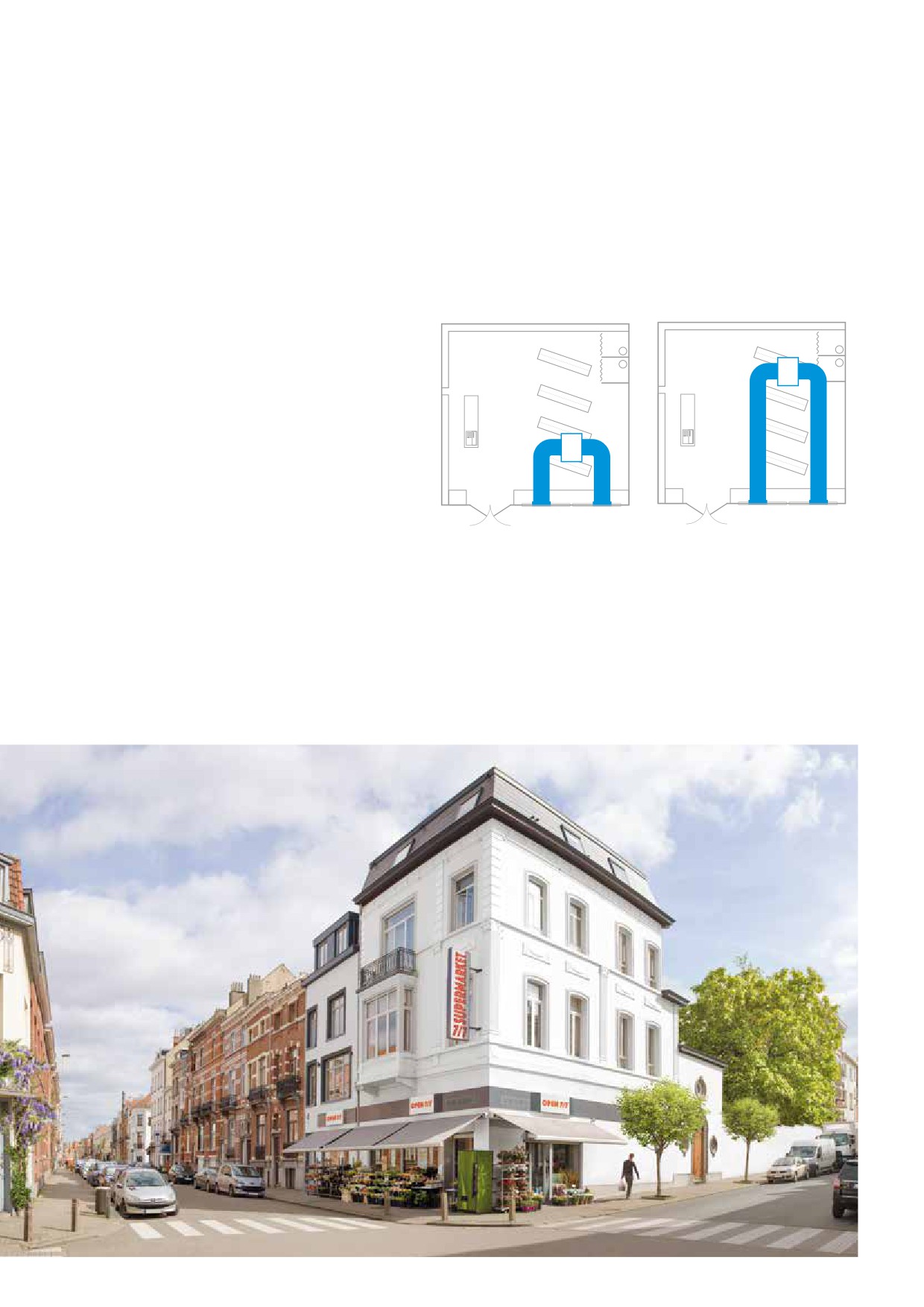

Exemplul 2

Tubulaturile mai scurte către unităţile interioare reduc

costurile de instalare în comparaţie cu instalarea pe

acoperiş sau pe aleea din spate

Instalarea pe acoperiş sau în spate necesită

Seria VRV IV-i poate fi instalată în apropierea

tubulaturi foarte lungi

unităţilor interioare

›

Timp lung de instalare

›

Instalare mai rapidă

›

Costuri suplimentare

›

Costuri mai reduse

›

Pierdere de capacitate

›

Fără pierdere de capacitate

distanţă lungă

distanţă scurtă

Exemplul 3

Nu sunt necesare antifonări scumpe şi groase

Unităţile standard necesită antifonări pentru a

Cu seria VRV IV-i, respectaţi reglementările

respecta reglementările privind zgomotul din

privind zgomotul din interiorul oraşului,

interiorul oraşului

fără măsuri suplimentare

›

Pot fi necesare incinte antifonice scumpe, pentru

›

Zgomotul în timpul funcţionării este de 47 dBA

a reduce zgomotul (zgomotul unităţii exterioare

pentru modelul de 5 CP (flexibilitate pentru a fi

standard = 50~60 dBA)

instalată pe un coridor, într-o zonă comercială) sau

›

Instalarea la interior consumă spaţiu comercial

mai mic, dacă se utilizează un atenuator

scump

›

Nu se utilizează spaţiul de la nivelul pardoselii, deoarece

unităţile pot fi instalate în plafonul fals, pe perete etc.

Spaţiu de la nivelul pardoselii redus

Mai mult spaţiu la nivelul pardoselii

€

Antifonări scumpe

Fără măsuri suplimentare necesare

incintă

antifonică

Alte sisteme VRF

Seria

VRV IV-i

Alte sisteme VRF

Seria VRV IV-i

spaţiu

tehnic

depozitare

bucătărie

depozitare

MAGAZIN

bucătărie

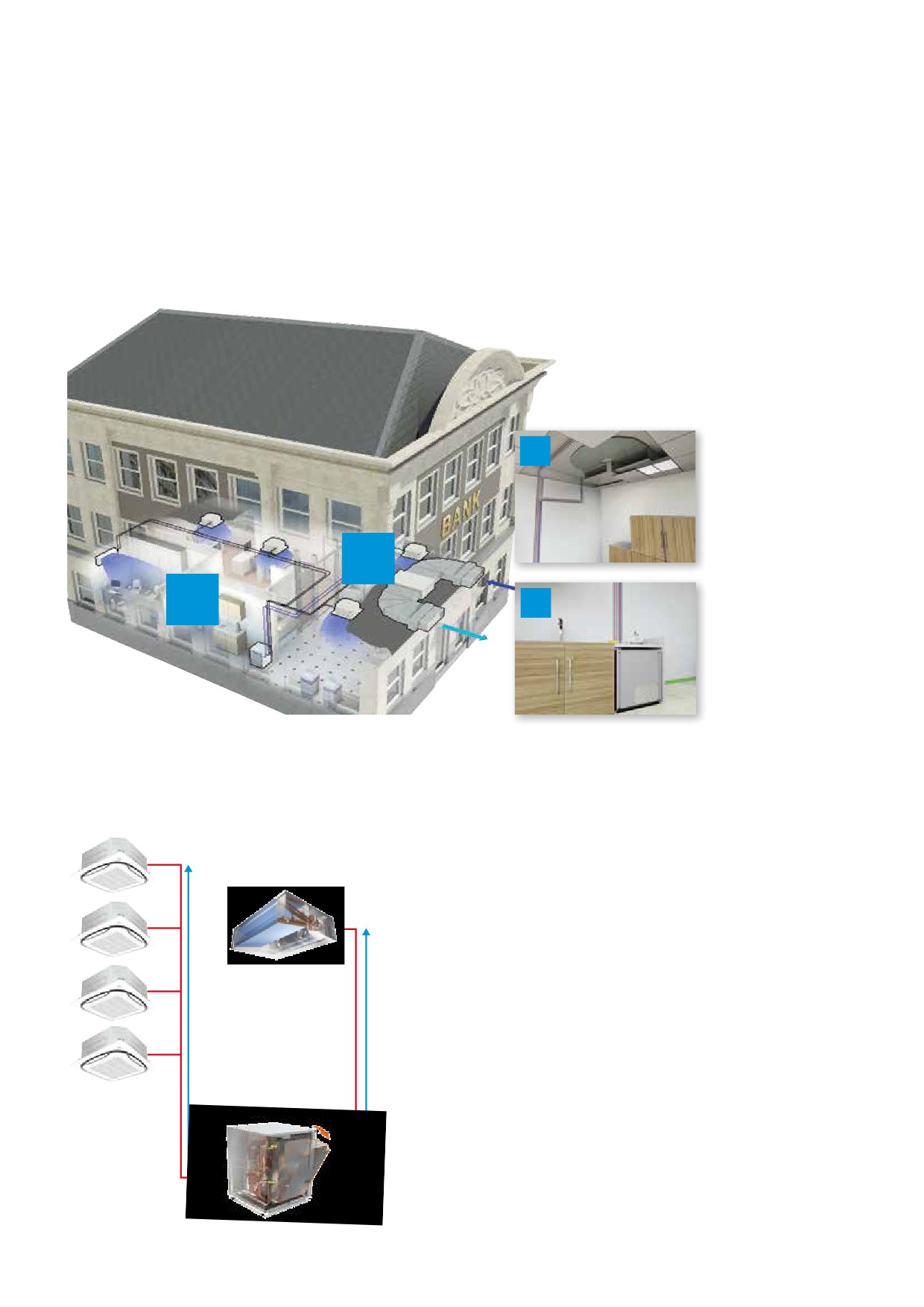

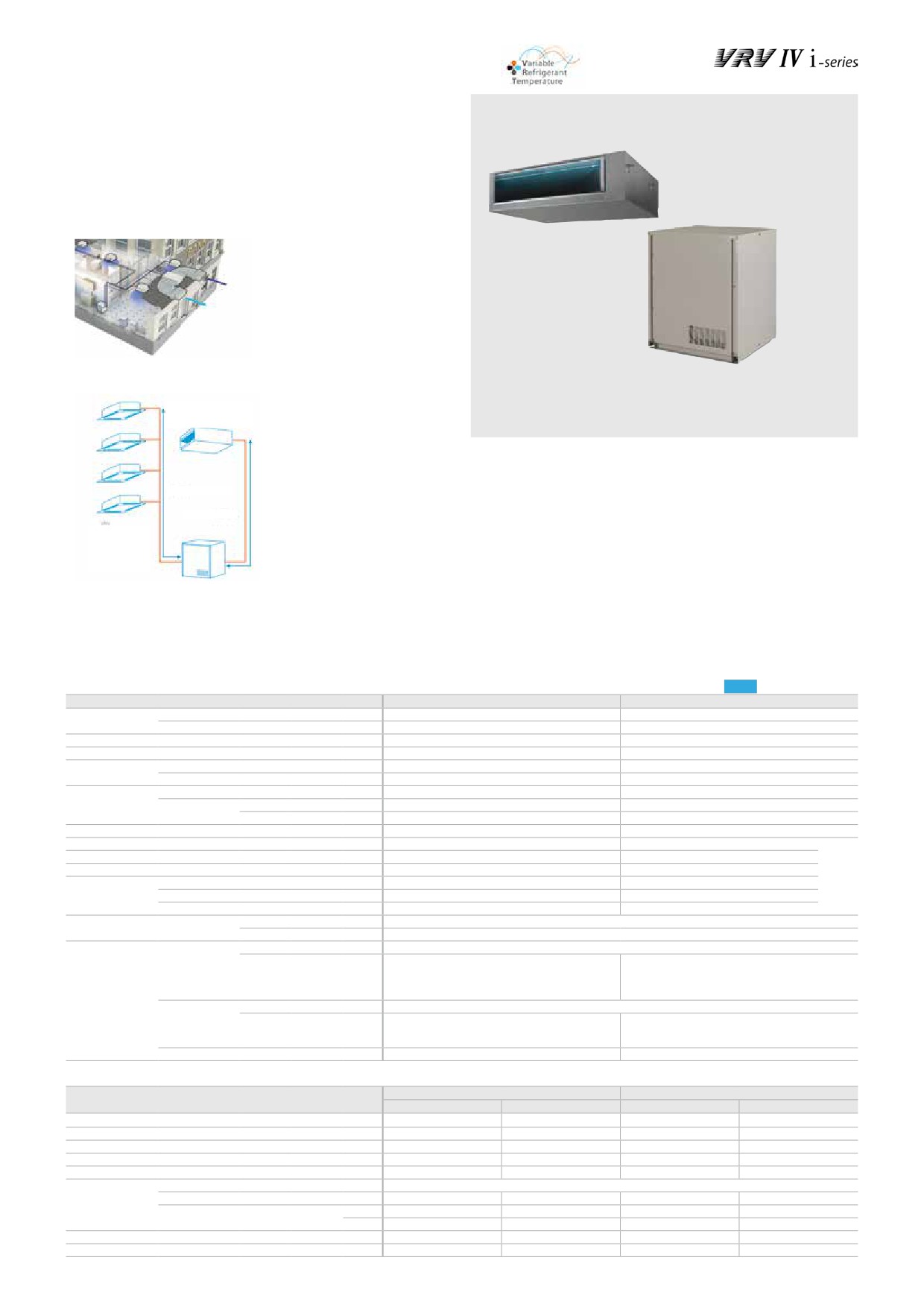

SB.RKXYQ-T

Pompă de căldură VRV IV

pentru instalare în interior

VRV invizibil

Pompă de căldură VRV unică, pentru instalare în interior

Flexibilitate de neegalat, unitatea fiind împărţită în două elemente:

schimbător de căldură şi compresor

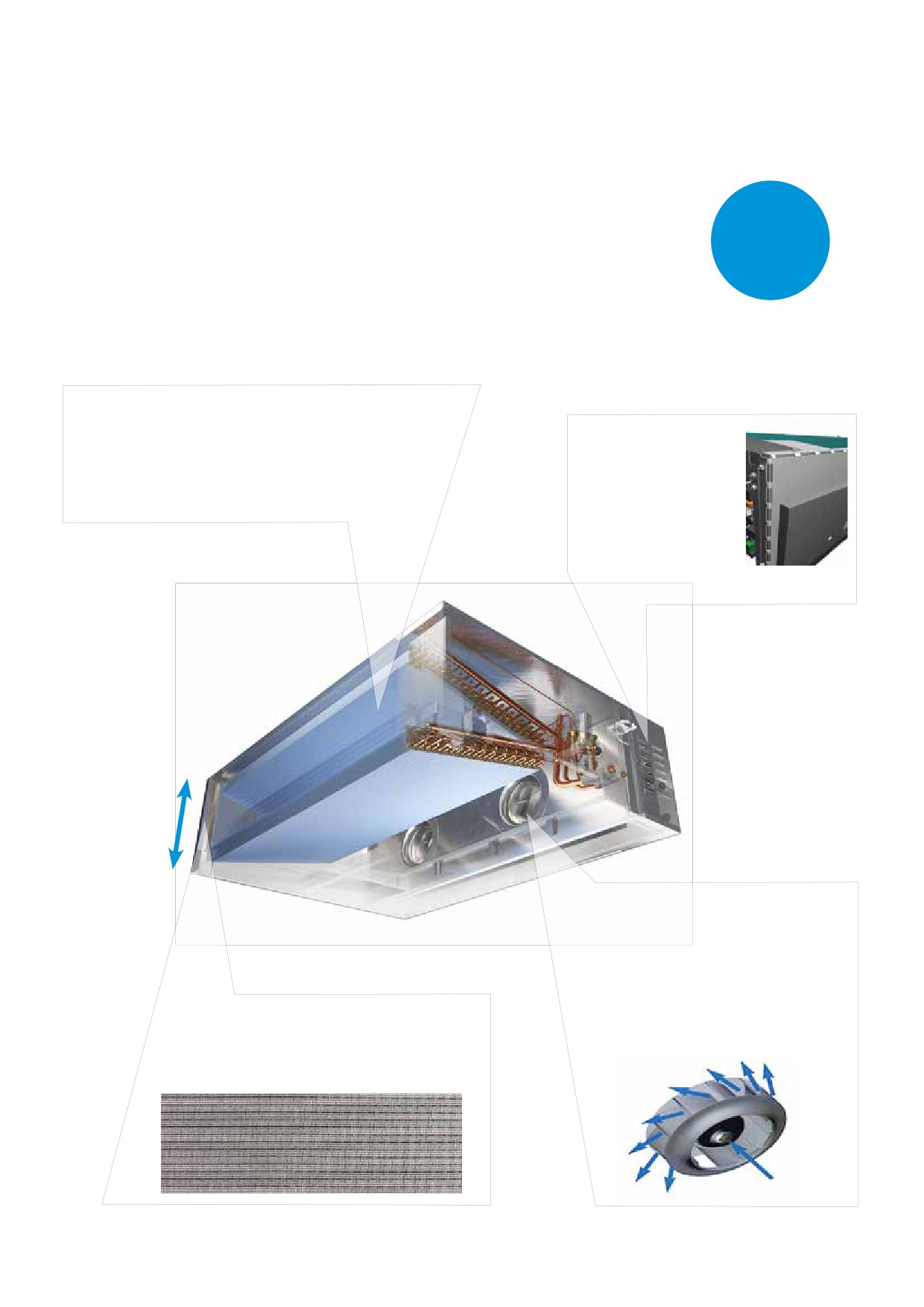

Unitate schimbător

de căldură

SB.RKXYQ-T

Unităţile uşoare (max. 105 kg) pot fi instalate de două persoane

Schimbătorul de căldură în V unic permite dimensiuni compacte

Max. 70 m

(unitatea de schimb de căldură având o înălţime de numai

Max. 30 m

400 mm), instalare în plafon fals, garantând în acelaşi timp eficienţa

Unităţi

interioare VRV

superioară

Ventilatoare centrifugale supereficiente (o creştere de peste 50% a

eficienţei în comparaţie cu un ventilator sirocco)

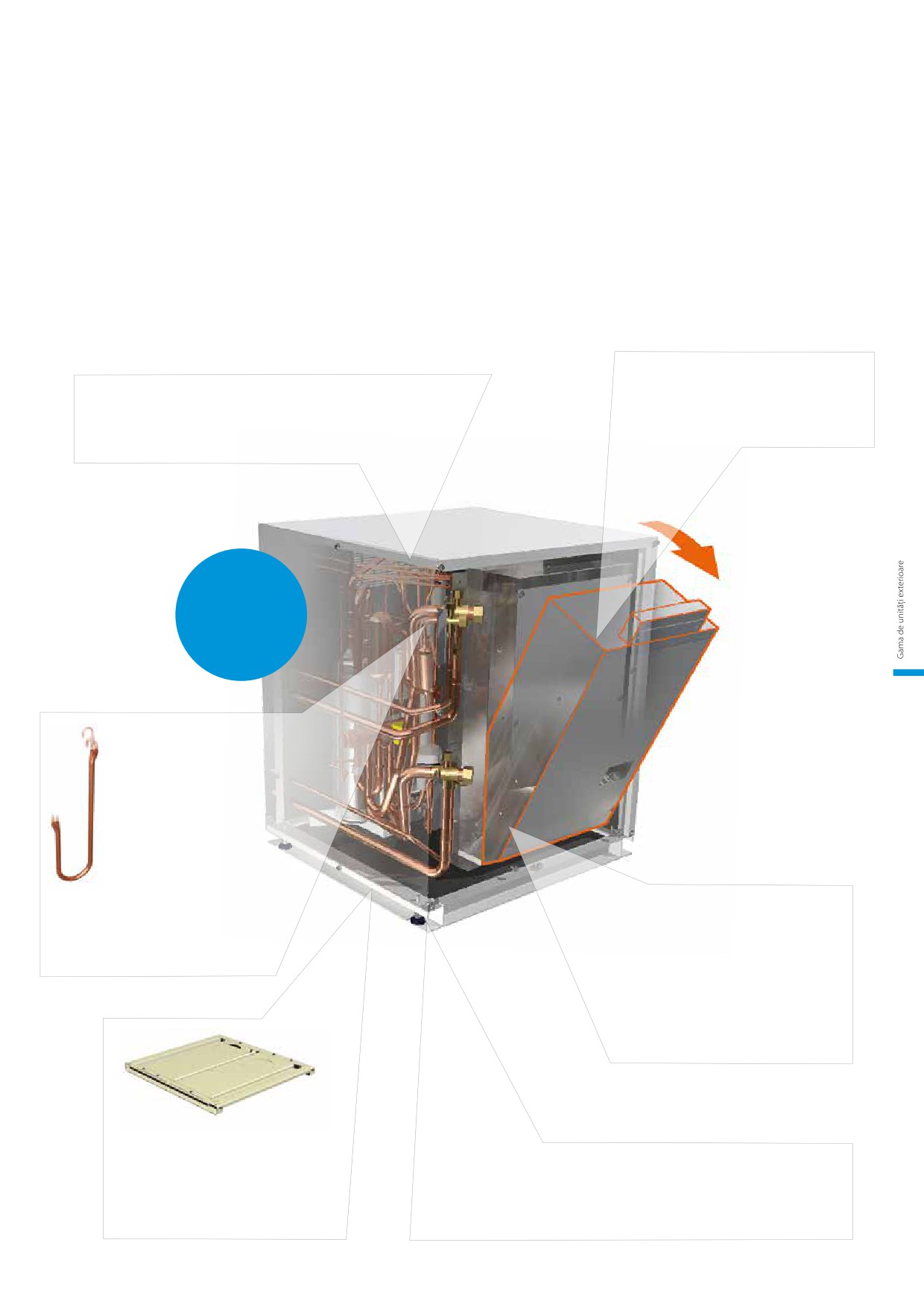

Unitate compresor

Unitate compresor cu suprafaţă ocupată redusă (760 x 554 mm),

Foarte adecvată pentru zonele cu populaţie densă datorită

maximizând spaţiul util al podelei

zgomotului scăzut în timpul funcţionării şi integrării perfecte în

Conţine toate funcţiile VRV standard

arhitectura din jur, deoarece numai grilele sunt vizibile

Încorporează standardele şi tehnologiile VRV IV: Temperatură variabilă

a agentului frigorific, configurator VRV şi compresoare cu inverter

NOU

Sistem exterior

SB.RKXYQ

Sistem

Unitate schimbător de căldură

RDXYQ5T

RDXYQ8T

Unitate compresor

RKXYQ5T

RKXYQ8T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

14,0

21,4

Capacitate de

Nom.

6 °CWB

14,0

21,4

încălzire

Max.

6 °CWB

16,0

25,0

Putere absorbită -

Răcire

Nom.

35 °CDB

4,38

7,64

50 Hz

Încălzire

Nom.

6 °CWB

3,68

5,94

Max.

6 °CWB

4,71

7,60

EER la capacitate nom.

35 °CDB

kW/kW

3,20

2,80

COP la capacitate nom.

6 °CWB

kW/kW

3,80

3,60

COP la capacitate max.

6 °CWB

kW/kW

3,40

3,29

Număr maxim de unităţi interioare conectabile

10 (1)

17 (1)

Indice de conectare la Min.

100

interior

Nom.

125

200

Max.

163

260

Ventilator

Presiune statică

Max.

150

externă

Nom.

Racorduri conducte Între modulul

Lichid

Dext

12,7

compresorului

Gaz

Dext

(MC) şi modulul

19,1

22,2

schimbătorului de

căldură (MS)

Între modulul

Lichid

Dext

9,52

compresorului

Gaz

Dext

(MC) şi unităţile

15,9

19,1

interioare (UI)

Lungime totală conducte Sistem

Reală

140

300

(1) Numărul real de unităţi depinde de tipul unităţii interioare (VRV DX de interior etc.) şi de restricţia raportului de conectare pentru sistem (50%<=CR<=130%).

modul compresor

modul schimbător de căldură

Modul unitate exterioară

RKXYQ8T

RKXYQ5T

RDXYQ8T

RDXYQ5T

Dimensiuni

Unitate

Înălţime/lăţime/adâncime

701/600/554

701/760/554

397/1.456/1.044

Greutate

Unitate

105

103

Ventilator

Debit de aer

Răcire

Nom.

m³/min

100

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

4,20

8,35

2,00

4,00

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

1N~/50/220-240

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

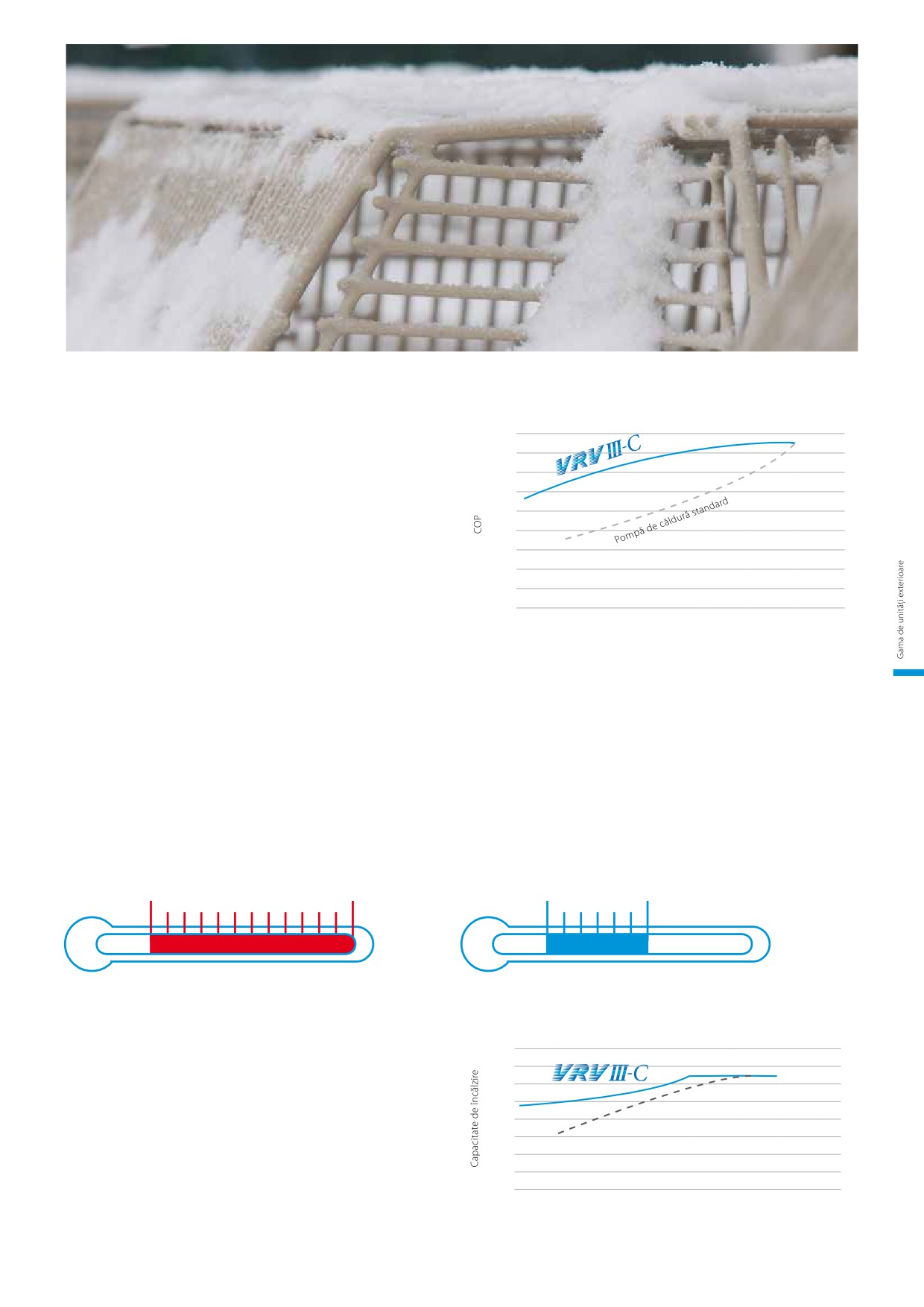

COP pentru o unitate de 10 CP

COP ridicat la temperaturi

4,00

ambiante scăzute

3,00

Utilizarea tehnologiei de compresie în două trepte

duce la performanţă îmbunătăţită de economisire a

2,00

energiei în condiţii de temperatură ambiantă scăzută,

cu un COP mai mare de 3,0 la o temperatură exterioară

de -10 °C pentru întreaga gamă.

1,00

0,00

-25

-20

-15

-10

-5

Temp. exterioară (WB°)

Domeniu larg de

funcţionare pentru încălzire

VRVIII-C este primul sistem de pe piaţă cu un domeniu

de funcţionare standard la o temperatură ambiantă

exterioară de până la -25 °CWB în modul încălzire şi

poate furniza şi răcire până la o temperatură ambiantă

exterioară de - 5 °CDB.

Mod încălzire

Mod răcire

VRVIII-C

VRV standard

-25 °CWB

-20 °CWB

15,5 °C

-5 °C

43 °CDB

Temp. exterioară

(kW)

Capacitate stabilă de

încălzire

Pompă de căldură standard

VRVIII-C are o capacitate stabilă de încălzire,

chiar la temperaturi scăzute, fiind o soluţie

adecvată pentru încălzirea de la o singură

sursă. Capacitatea de încălzire este de 130% în

-25

-20

-15

-10

-5

comparaţie cu capacitatea de încălzire standard

Temp. exterioară (°CWB)

VRV în condiţii similare.

Capacitate de încălzire, unitate exterioară de 10 CP

Viteză mare de încălzire

Timpul de încălzire este redus semnificativ, în

special în condiţii de temperaturi ambiante scăzute.

Timpul necesar în care temperatura de refulare a

schimbătorului de căldură al unităţii interioare ajunge

la 40 °C a fost redus cu 50%.

°C

Funcţionare la începerea încălzirii

Temperatură schimbător de căldură unitate interioară, VRVIII-C

Pompă de căldură standard

Temperatură schimbător de căldură unitate interioară, pompă de căldură standard

Temperatură interioară VRVIII-C

-10

Reducere cu 50%

Temperatură interioară, pompă de căldură standard

-20

* Date de la testarea pe teren, în Japonia, cu o unitate de 14 CP (Akita City, ian. 2006)

-5

14 15

Timp scurs (min.)

Timp scurt de degivrare

Timpul necesar pentru degivrare a fost redus la 4 minute -

mai puţin de jumătate din timpul unui sistem standard VRVIII

(10 minute), ducând la o temperatură interioară mai stabilă şi la

niveluri de confort îmbunătăţite considerabil.

* Date de la testarea pe teren, în Japonia, cu o unitate de 10 CP (Akita City, ian. 2006)

Design flexibil al conductelor

Lungime totală conducte

500 m

Lungimea reală cea mai mare (echivalentă)

165 m (190 m)

Lungime maximă între

10 m

unitatea exterioară şi unitatea funcţională

Lungimea cea mai mare după primul racord

40 m (90 m¹)

Diferenţă de nivel între unităţile interioare şi

50 m (40 m²)

cele exterioare

Diferenţă de nivel între unităţile interioare

15 m

1 Pentru mai multe informaţii şi restricţii, contactaţi distribuitorul local.

2 Dacă unitatea exterioară este instalată sub cele interioare.

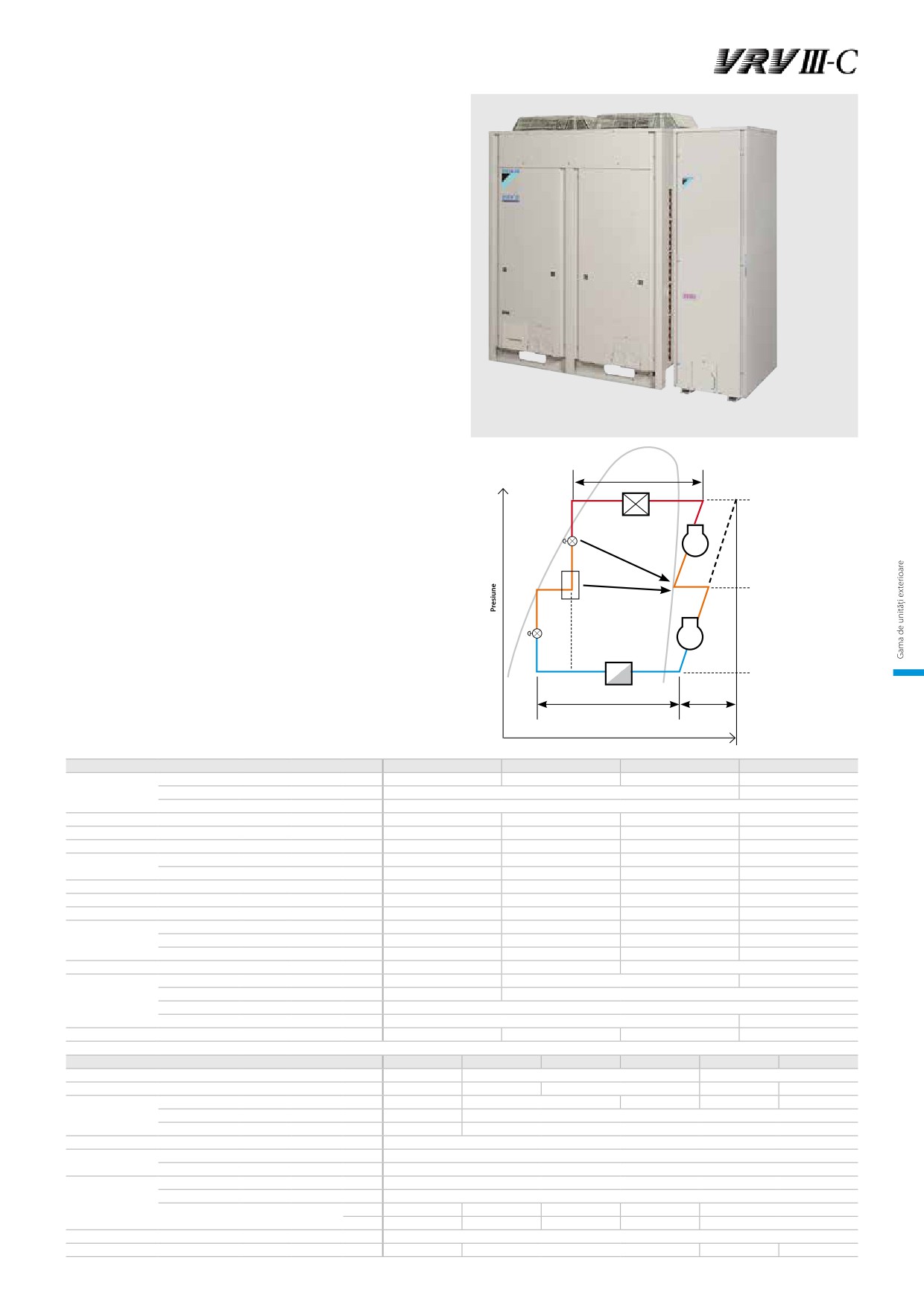

RTSYQ-PA

Pompa de căldură VRV III

optimizată pentru încălzire

Acolo unde încălzirea este prioritară, fără a compromite

eficienţa

Primul sistem din industrie dezvoltat pentru funcţionarea în modul

încălzire în condiţii de temperatură ambiantă scăzută, fiind adecvată

pentru încălzirea de la o singură sursă

Domeniu de funcţionare extins până la -25 °C în încălzire

Capacitate stabilă de încălzire şi COP ridicat la temperaturi ambiante

scăzute datorită tehnologiei de compresie în două trepte (valori ale

COP de 3,0 şi peste la -10 °C)

Confort îmbunătăţit datorită timpului mai scurt de degivrare

Timp mai scurt de încălzire în comparaţie cu o pompă standard VRV III

Conţine toate funcţiile VRV standard

RTSYQ14-16PA

Capacitate de

încălzire

Mare

Compresie în două trepte

Injecţie cu lichid

Tehnologia compresiei în două trepte permite sistemului să creeze o

presiune mai mare, ceea ce duce la o capacitate de încălzire mai mare în

condiţii de temperatură ambiantă scăzută. Cel de-al doilea compresor

Separator vapori-lichid

cu inverter (amplasat în unitatea funcţională) a fost special conceput

Injecţie cu

Medie

vapori

pentru a furniza presiuni mai ridicate.

După schimbul de căldură din unitatea interioară, vaporii şi lichidul se

separă în separatorul de vapori-lichid. Acest lucru permite agentului

frigorific aflat în stare gazoasă să fie recuperat şi transmis direct

compresorului de înaltă presiune.

Scăzută

Capacitate evaporator

Putere absorbită

Entalpie

Sistem exterior

RTSYQ

10PA

14PA

16PA

20PA

Sistem

Modul unitate exterioară 1

RTSQ10PAY1

RTSQ14PAY1

RTSQ16PAY1

RTSQ8PAY1

Modul unitate exterioară 2

RTSQ12PAY1

Unitate funcţională

BTSQ20PY1

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

28,0

40,0

45,0

56,0

Capacitate de încălzire Nom.

6 °CWB

31,5 / 28,0

45,0 / 40,0

50,0 / 45,0

63,0 / 55,9

Putere absorbită -

Răcire

Nom.

35 °CDB

7,90

12,6

14,9

15,4

50 Hz

Încălzire

Nom.

6 °CWB

7,78 / 8,18

11,4 / 12,8

13,0 / 15,0

15,4 / 18,70

EER la capacitate nom.

35 °CDB

kW/kW

3,54

3,17

3,02

3,64

COP la capacitate max.

6 °CWB

kW/kW

4,05 / 3,42

3,95 / 3,13

3,85 / 3,00

4,09 / 2,99

Număr maxim de unităţi interioare conectabile

Indice de conectare la Min.

125

175

200

250

interior

Nom.

250

350

400

500

Max.

325

455

520

650

Nivel de presiune sonoră Răcire

Nom./Max.

dBA

60/62

61/63

63/65

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

Gaz

Dext

22,2

28,6

Lungime totală conducte Sistem

Reală

500

Egalizare ulei

Dext

19,1

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

Modul unitate exterioară

RTSQ

BTSQ20P

8PA

10PA

12PA

14PA

16PA

Dimensiuni

Unitate

Înălţime/lăţime/adâncime

1.570/460/765

1.680/930/765

1.680/1.240/765

Greutate

Unitate

110

205

257

338

344

Ventilator

Debit de aer

Răcire

Nom.

m³/min

185

200

233

239

Presiune statică externă

Max.

Tip

Ventilator cu elice

Nivel de putere sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~43

funcţionare

Încălzire

Min.~Max.

°CWB

-25~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

19,6

21,9

22,8

24,4

9,4

10,5

10,9

11,7

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

RXYCQ-A

VRV Classic

Configuraţie clasică VRV

Pentru cerinţe standard de răcire şi încălzire

Se pot conecta la toate unităţile interioare VRV standard,

de ventilare şi la sistemele de control

Conţine toate funcţiile VRV standard

RXYCQ16-20A

Unitate exterioară

RXYCQ

10A

12A

14A

16A

18A

20A

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

20,0

25,0

30,0

35,0

40,0

45,0

50,4

Capacitate de încălzire Nom.

6 °CWB

22,4

28,0

33,6

31,5

44,8

50,4

56,5

Putere absorbită -

Răcire

Nom.

35 °CDB

6,60

6,74

8,77

11,4

12,9

15,0

17,9

50 Hz

Încălzire

Nom.

6 °CWB

5,80

7,00

8,62

8,18

11,8

13,8

16,1

EER la capacitate nom.

35 °CDB

kW/kW

3,03

3,71

3,42

3,07

3,10

3,00

2,81

COP la capacitate max.

6 °CWB

kW/kW

3,86

4,00

3,90

3,85

3,80

3,65

3,50

Număr maxim de unităţi interioare conectabile

Indice de conectare la Min.

100

125

150

175

200

225

250

interior

Nom.

200

250

300

350

400

450

500

Max.

200

250

360

420

480

540

600

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.680x635x765

1.680x930x765

1.680x1.240x765

Greutate

Unitate

159

187

240

316

324

Ventilator

Debit de aer

Răcire

Nom.

m³/min

171

185

196

233

239

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~43

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

12,9

16,1

17,5

23,6

24,4

6,2

7,7

8,4

8,6

11,3

11,5

11,7

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

Gaz

Dext

15,9

19,1

22,2

28,6

Lungime totală conducte Sistem

Reală

300

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

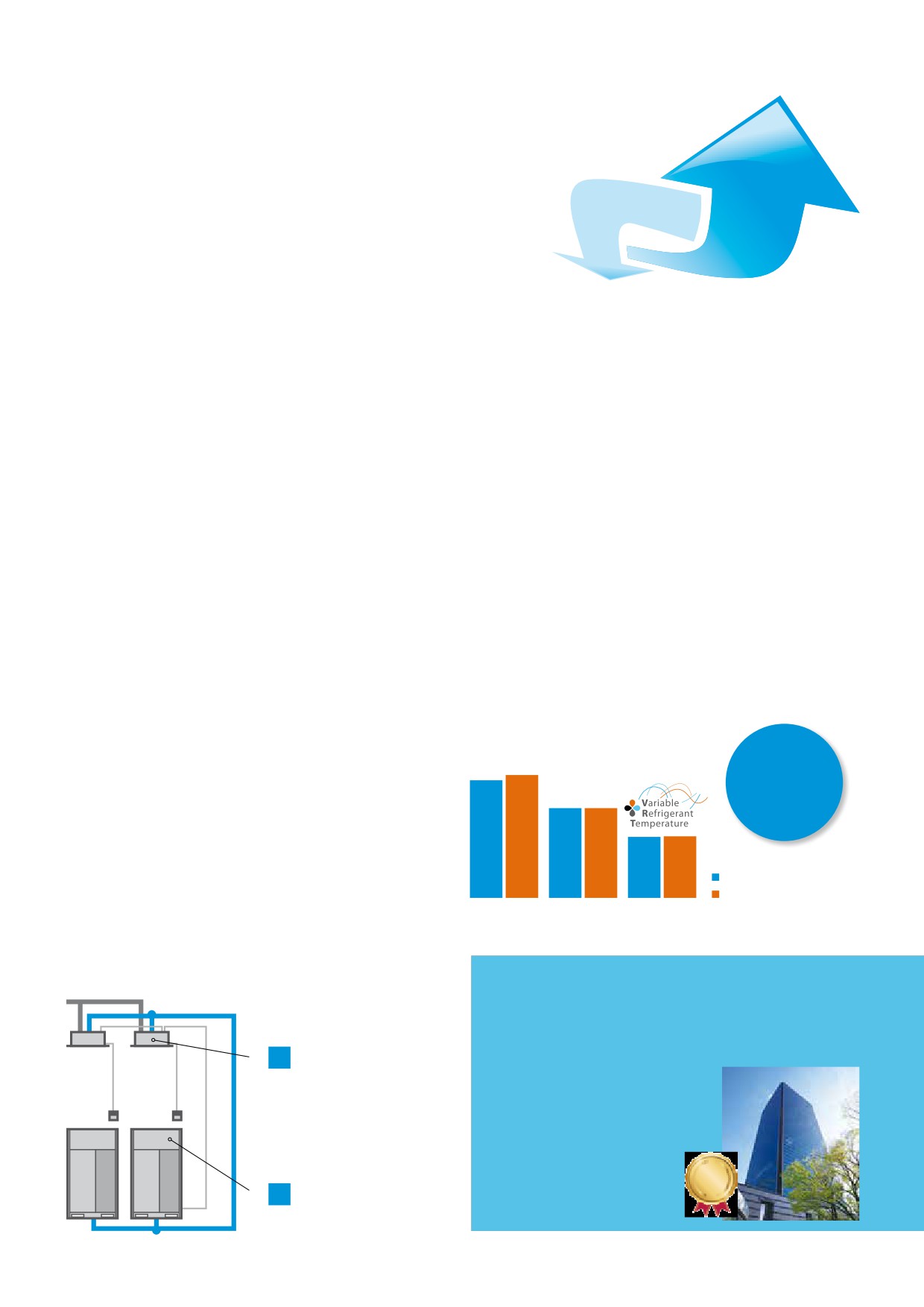

Tehnologie

pentru înlocuire

Modul rapid şi calitativ de actualizare

a sistemelor cu R-22 şi R-407C

Aceste beneficii vă vor convinge clienţii

Îmbunătăţeşte semnificativ eficienţa, confortul şi fiabilitatea

Evitaţi întreruperea activităţii

Costuri mai scăzute pe termen lung

Înlocuirea în acest moment previne oprirea neplanificată şi de durată

Începând din 1 ianuarie 2015, directivele europene au interzis reparaţiile

a sistemelor de aer condiţionat. De asemenea, previne întreruperea

la sistemele cu R-22. Iar amânarea înlocuirii sistemului cu R-22 până la

activităţii magazinelor, reclamaţiile clienţilor hotelurilor, eficienţa mai

apariţia unei defecţiuni neplanificate a sistemului este un joc pierdut.

scăzută la muncă şi plecarea chiriaşilor din birouri.

Ziua înlocuirii va veni. Instalarea unui sistem tehnic avansat reduce

consumul de energie şi costurile de întreţinere

Instalare rapidă şi uşoară

încă din prima zi.

Un consum

Fără întrerupere a activităţii zilnice în timpul înlocuirii sistemului

cu până

datorită instalării rapide şi etapizate.

la 48%

mai mic

Suprafaţă ocupată mai mică, performanţă mai mare

Datorită suprafeţei ocupate mai mici, unităţile exterioare Daikin

Comparaţie între sisteme de 10 CP:

economisesc spaţiu. De asemenea, la o nouă unitate exterioară se pot

Mod răcire

conecta mai multe unităţi interioare decât la vechiul sistem, permiţând

Mod încălzire

mărirea capacităţii.

R-22 (RSXY-KA7)

R-407C (RSXYP-L7)

R-410A (RXYQQ-T)

Păstraţi conductele de agent frigorific

Conductele din cupru vor putea fi utilizate de mai multe generaţii

Soluţia de actualizare

>Conductele din cupru utilizate în cadrul sistemelor de aer condiţionat

rentabilă de la Daikin

testate de Daikin vor dura peste 60 de ani după instalare

>Japonia/China au înlocuit seria VRV-Q încă de acum 10 ani!

Înlocuiţi unităţile

interioare şi cutiile BS

Umeda Center Building, Japonia

Contactaţi dealerul local pentru

>Sistem A/C original: utilizat timp de

a verifica compatibilitatea în

20 de ani

cazul în care doriţi să păstraţi

>înlocuire cu seria VRV-Q: 2006 - 2009

unităţile interioare.

>Capacitate de la 1.620 CP până la

2.322 CP

2013

(primul

>Premiul SHASE pentru înnoire:

loc)

! Înlocuiţi unitatea

exterioară

Planificaţi o înlocuire în viitor?

Monitorizaţi sistemul acum!

Utilizarea clădirii poate să se schimbe de-a

lungul anilor. Monitorizaţi clădirea; experţii

Daikin vă oferă soluţia optimă de înlocuire

pentru a maximiza eficienţa şi confortul,

reducând în acelaşi timp costul noului sistem la

un nivel minim.

Avantajele VRV-Q care vă măresc profitul

Optimizaţi afacerea

Comparaţi paşii de instalare

Timp redus de instalare

Soluţia convenţională

VRV-Q

1 Recuperaţi agentul frigorific

Abordaţi mai multe proiecte într-un timp mai scurt datorită

2 Demontaţi unităţile

instalării mai rapide. Soluţia este mult mai profitabilă decât

înlocuirea întregului sistem cu conducte noi.

3 Demontaţi conductele de agent frigorific

Reutilizaţi conductele

4 Instalaţi conducte şi cablaje noi

şi cablajele existente

Costuri de instalare mai mici

5 Instalaţi unităţi noi

3 Instalaţi unităţi noi

6 Testaţi etanşeitatea

4 Testaţi etanşeitatea

Reducerea costurilor de instalare vă permite să oferiţi clienţilor

7 Uscaţi prin vacuumare

5 Uscaţi prin vacuumare

cea mai rentabilă soluţie şi să vă îmbunătăţiţi avantajul

competitiv.

8 Încărcaţi agentul frigorific

6 Încărcare cu agent frigorific,

9 Colectaţi reziduurile

curăţare şi testare realizate

Înlocuire a sistemelor non-Daikin

automat

10 Testaţi funcţionarea

Soluţia de înlocuire este adecvată atât pentru sistemele Daikin,

cât şi pentru sistemele altor producători.

Un timp de instalare cu

Uşor ca 1, 2, 3

până la 45% mai scurt

O soluţie simplă pentru tehnologia de înlocuire, care vă permite să

gestionaţi mai multe proiecte pentru mai mulţi clienţi într-un timp

mai scurt şi să le oferiţi cel mai bun preţ! Toată lumea câştigă!

Încărcare automată cu agent frigorific

Funcţia unică de încărcare automată cu agent frigorific elimină nevoia

de a calcula volumul de agent frigorific şi garantează faptul că sistemul

va funcţiona perfect. Nu mai constituie o problemă dacă nu cunoaşteţi

lungimile precise ale conductelor din cauza modificărilor sau erorilor

în cazul în care nu dumneavoastră aţi realizat instalaţia originală.

Confort cu o singură atingere:

Curăţarea automată a conductelor

›

Măsurarea şi încărcarea cu

agent frigorific

Curăţarea interiorului conductelor nu este necesară, deoarece

›

Curăţarea automată a

unitatea VRV-Q execută automat această funcţie. În cele din urmă,

conductelor

testarea funcţionării se realizează automat, pentru a economisi timp.

›

Testarea funcţionării

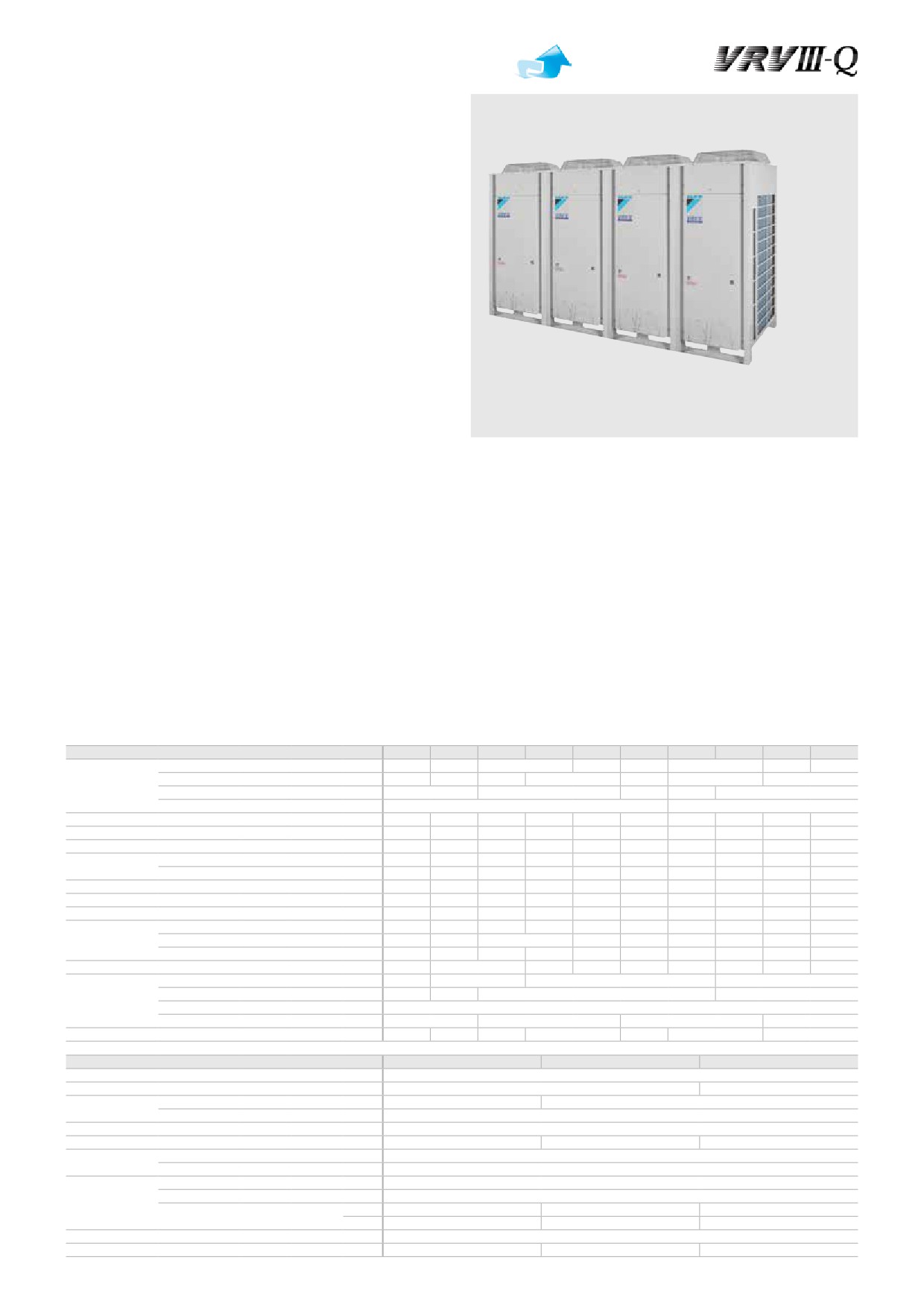

RQCEQ-P3

VRV pentru înlocuire

Înlocuire rapidă şi de calitate pentru sistemele cu R-22 şi R-407C

Înlocuire rentabilă şi rapidă deoarece numai unitatea exterioară şi cea

interioară trebuie înlocuite, ceea ce înseamnă că aproape nu se vor

desfăşura lucrări în interiorul clădirii

Se pot atinge creşteri ale eficienţei cu peste 70% datorită dezvoltării

tehnologiei pompelor de căldură şi utilizării agentului frigorific R-410A

mai eficient

Instalare mai puţin invazivă şi consumatoare de timp în comparaţie

cu instalarea unui nou sistem, deoarece conductele de agent

frigorific pot fi păstrate

Funcţia unică de încărcare automată cu agent frigorific elimină

nevoia de a calcula volumul de agent frigorific şi permite înlocuirea în

condiţii de siguranţă a unei unităţi a concurenţei

Curăţarea automată a conductelor de agent frigorific garantează

o reţea de conducte curate, chiar dacă compresorul a suferit o

RQCEQ712-848P3

defecţiune

Control precis al temperaturii, furnizare de aer proaspăt, centrale de

tratare a aerului şi perdele de aer Biddle, toate integrate în cadrul unui

singur sistem şi cu un singur punct de contact (numai RXYQQ-T)

Încorporează standardele şi tehnologiile VRV IV: temperatură variabilă a

agentului frigorific şi compresoare cu inverter (numai pentru RXYQQ-T)

Posibilitate de adăugare de unităţi interioare şi de creştere a

capacităţii, fără modificarea conductelor de agent frigorific

Posibilitate de etapizare a înlocuirii datorită designului modular al

sistemului VRV

Combinaţie liberă de unităţi exterioare pentru a satisface cerinţele

privind spaţiul de instalare sau eficienţa (numai pentru RXYQQ-T)

Sistem exterior

RQCEQ

280P3

360P3

460P3

500P3

540P3

636P3

712P3

744P3

816P3

848P3

Sistem

Modul unitate exterioară 1

RQEQ140P3

RQEQ180P3

RQEQ140P3

RQEQ180P3

RQEQ212P3

RQEQ140P3

RQEQ180P3

RQEQ212P3

Modul unitate exterioară 2

RQEQ140P3

RQEQ180P3

RQEQ140P3

RQEQ180P3

RQEQ212P3

RQEQ180P3

RQEQ212P3

Modul unitate exterioară 3

RQEQ180P3

RQEQ212P3

RQEQ180P3

RQEQ212P3

Modul unitate exterioară 4

RQEQ212P3

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

28,0

36,0

45,0

50,0

54,0

63,6

71,2

74,4

81,6

84,8

Capacitate de încălzire Nom.

6 °CWB

32,0

40,0

52,0

56,0

60,0

67,2

78,4

80,8

87,2

89,6

Putere absorbită -

Răcire

Nom.

35 °CDB

7,04

10,3

12,2

13,9

15,5

21,9

21,2

23,3

27,1

29,2

50 Hz

Încălzire

Nom.

6 °CWB

8,00

10,7

13,4

14,7

16,1

17,7

20,7

21,2

23,1

23,6

EER la capacitate nom.

35 °CDB

kW/kW

3,98

3,48

3,77

3,61

3,48

2,90

3,36

3,19

3,01

2,90

COP la capacitate max.

6 °CWB

kW/kW

4,00

3,72

3,89

3,80

3,72

3,79

3,80

3,81

3,77

3,79

Număr maxim de unităţi interioare conectabile

Indice de conectare la Min.

140

180

230

250

270

318

356

372

408

424

interior

Nom.

280

360

500

540

636

712

744

816

848

Max.

364

468

598

650

702

827

926

967

1.061

1.102

Nivel de presiune sonoră Răcire

Nom.

dBA

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

19,1

Gaz

Dext

22,2

25,4

28,6

34,9

Lungime totală conducte Sistem

Reală

300

Refulare gaz

Dext

19,1

22,2

25,4

28,6

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

Modul unitate exterioară

RQEQ

140P3

180P3

212P3

Dimensiuni

Unitate

Înălţime/lăţime/adâncime

1.680/635/765

Greutate

Unitate

175

179

Ventilator

Debit de aer

Răcire

Nom.

m³/min

110

Tip

Ventilator cu elice

Nivel de putere sonoră Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Răcire

Min.~Max.

°CDB

-5~43

funcţionare

Încălzire

Min.~Max.

°CWB

-20~15,5

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

21,5

22,1

23,4

10,3

10,6

11,2

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

22,5

ARGUMENTE

NOU

RWEYQ-T9

Pompă de căldură apă-aer

Noua serie VRV IV W⁺ vine cu o gamă complet nouă de funcţii,

care măresc flexibilitatea şi facilitează punerea în funcţiune.

Mai multă flexibilitate

Principiul unic al disipării zero de căldură

›

Conexiune mixtă de cutii hidro şi unităţi interioare VRV

›

Fără nevoia de ventilare sau răcire în camera tehnică

›

Se conectează la unităţi VRV sau la unităţi interioare

›

Control al disipării de căldură pentru atingerea

moderne, precum Daikin Emura, Nexura etc.

eficienţei maxime: setaţi o temperatură ţintă pentru

›

Cea mai compactă unitate de pe piaţă

camera tehnică, iar unitatea reglează disiparea de

›

Lipsa disipării căldurii permite instalarea în spaţii

căldură reală

interioare neventilate

Punere în funcţiune şi personalizare uşoare

›

Afişaj cu 7 segmente

›

5 semnale de ieşire care permit controlul extern

pentru

• Pornire/oprire (de ex., a compresorului)

• Modul de funcţionare (răcire/încălzire)

• Limita de capacitate

8-14 CP

16-36 CP

38-42 CP

• Semnalul de eroare

›

Cutie de conexiuni rotativă

Cea mai compactă suprafaţă ocupată de pe piaţă

Soluţia completă

NOU Unitate de perete Daikin Emura

NOU Unitate de pardoseală Nexura

Caseta perfect plată

Perdea de aer Biddle

NOU

Centrală de tratare a aerului pentru ventilare

NOU

Cutie hidro cu temperatură redusă

NOU

Cutie hidro cu temperatură ridicată

Eficienţe energetice ridicate

rezultate din recuperarea

căldurii în 2 trepte

Treapta 1: Recuperarea căldurii între

Treapta 2: Recuperare a căldurii între unităţile

unităţile interioare din acelaşi circuit de

exterioare prin intermediul buclei de apă este

agent frigorific

disponibilă şi la unităţile pompă de căldură!

Căldura evacuată de la unităţile interioare în modul

Cea de-a doua treaptă de recuperare a căldurii se

răcire este transferată către unităţile din zonele care

petrece în interiorul buclei de apă dintre unităţile

necesită încălzire, maximizând eficienţa energetică şi

exterioare răcite cu apă.

reducând costurile cu energia electrică.

treapta 1

treapta 2

Recuperare a căldurii între unităţile interioare

Recuperare a căldurii între unităţile exterioare

(recuperare a căldurii şi pompă de căldură)

Turn de răcire (tip închis), sistem de încălzire

Toate unităţile

interioare în

Căldură eliminată în buclă

modul răcire

VRV-W

Unităţi interioare,

Căldură eliminată în buclă

majoritatea în răcire,

o parte în încălzire

VRV-W

Recuperare

completă a căldurii

VRV-W

Unităţi interioare,

majoritatea în încălzire,

Căldură absorbită din buclă

o parte în răcire

VRV-W

Toate unităţile

interioare în

Căldură absorbită din buclă

modul încălzire

* Configuraţiile de mai sus ale

sistemului au doar rol ilustrativ.

VRV-W

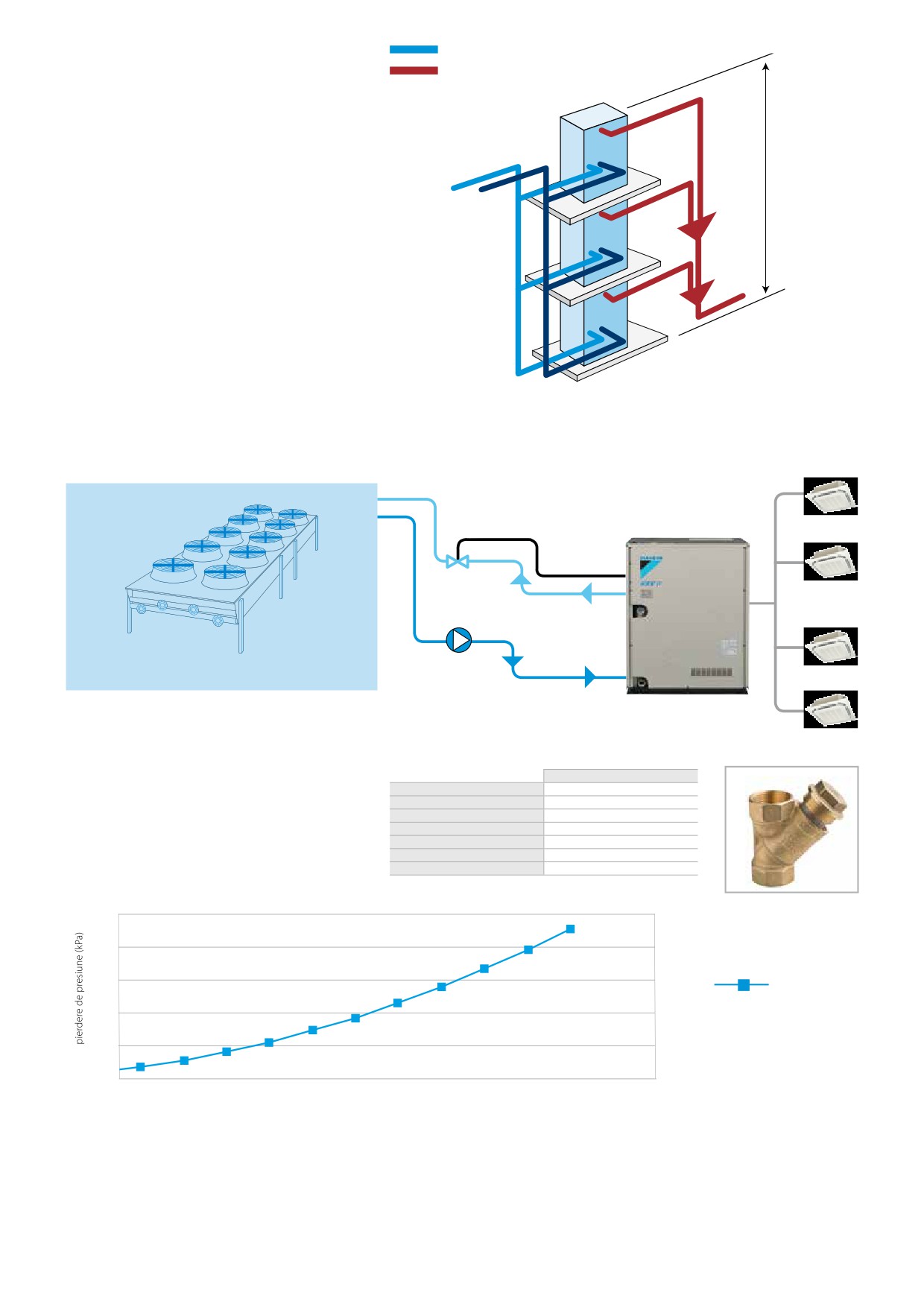

Conducte de apă

Înălţime tavan

Economie de spaţiu -

Conducte de agent frigorific

configurare suprapusă

Adoptarea unui nou schimbător de căldură cu apă şi

optimizarea circuitului de control al agentului frigorific

14 CP

au avut ca rezultat cel mai compact şi uşor design din

Înălţime de 3,3 m

domeniu. Înălţimea unităţii de 1.000 mm simplifică

instalarea. Configurarea în stivă este de asemenea

posibilă, contribuind şi mai mult la economia de

spaţiu.

14 CP

Economie de spaţiu cu configurare suprapusă

Un sistem de până la 42 CP ocupă

sub 0,5 m² de spaţiu pe pardoseală

14 CP

Control al debitului variabil de apă

›

Opţiunea de control al debitului variabil de apă reduce

consumul excesiv de energie datorită pompei de

recirculare

›

Prin controlarea unui robinet de debit variabil, debitul

de apă se reduce, când acest lucru este posibil,

economisind energie

›

Prin semnalul de 0~10 V

Semnal de intrare

robinet de debit

Robinet de control

al debitului variabil

de apă

Turn de răcire (tip închis), sistem de încălzire

Pompă cu

inverter

Filtru de apă standard

Specificaţii

Racorduri

G1 ¼”

Racorduri PHE

G1 ¼”

Un filtru de apă standard reduce timpul de instalare.

Mărime sită

Diam. max. particule 0,5 mm

De asemenea, noul filtru are o pierdere de presiune

Presiune proiectată

2,0 MPa

Temp. proiectată

Max. 80 °C

mai mică la debite de apă mai mari.

Rezistenţă glicol

Până la 40% etilenglicol

Pierdere de presiune

În partea de jos a graficului

100

Pierdere totală de

presiune

debit de apă

(l/min)

100

150

200

250

300

Niveluri mai scăzute de

agent frigorific

Nivelurile de agent frigorific rămân limitate datorită:

În mod normal, sistemele VRV răcite cu apă au o

›

Distanţei limitate dintre unitatea exterioară şi unitatea interioară

cantitate de agent frigorific mai mică, respectând

›

Modularităţii: permite mai multe sisteme mici pe un nivel în locul

normele EN378 privind limitarea cantităţii de agent

unui sistem de mari dimensiuni. Având în vedere circuitul de apă,

frigorific în spitale şi hoteluri.

recuperarea căldurii este încă posibilă în întreaga clădire

Cutii BS complet reproiectate

Flexibilitate a proiectului şi viteză de instalare

maxime

›

Proiectaţi rapid şi flexibil sistemul cu o gamă unică

de cutii BS cu un port sau cu mai multe porturi

›

O varietate mare de cutii BS compacte şi uşoare cu mai

multe racorduri reduc semnificativ timpul de instalare

›

Combinaţie liberă de unităţi exterioare, cu cutii BS

cu unul sau mai multe porturi

Cu un singur port

›

Unică pe piaţă

›

Compactă şi uşor de instalat

›

Nu este nevoie de ţevi pentru condens

›

Ideală pentru camere aflate la distanţă

BS1Q 10, 16, 25 A

›

Funcţie de răcire tehnică

›

Conectează unităţi până la clasa 250 (28 kW)

›

Permite aplicaţii multilocatar

Cu porturi multiple: 4 - 6 - 8 - 10 - 12 - 16

›

Cu până la 55% mai mică şi cu 41% mai uşoară

decât gama anterioară

›

Instalare mai rapidă datorită unui număr redus de

puncte de sudură şi de cablaje

›

Toate unităţile interioare se pot conecta la o

singură cutie BS

›

Mai puţine porturi de inspecţie necesare

›

O capacitate de până la 16 kW disponibilă pentru

fiecare port

›

Conectează unităţi până la clasa 250 (28 kW) prin

combinarea a 2 porturi

BS 10, 12 Q14 AV1

BS 16 Q14 AV1

›

Nu există limită la porturile neutilizate, permiţând

instalarea etapizată

›

Permite aplicaţii multilocatar

Lungime reală conducte între VRV-W

Design flexibil al conductelor

şi unităţile interioare: 120 m (lungime echivalentă conducte: 140 m)

Conducte flexibile de apă

VRV răcit cu apă utilizează apa ca sursă de căldură,

fiind adecvat pentru clădirile mari, inclusiv cele

înalte multietajate, deoarece sistemul poate tolera o

presiune a apei de până la 1,96 MPa.

VRV-W

În plus, dacă temperatura apei a sursei de căldură

instalate în prezent este cuprinsă între 10 °C şi 45 °C,

este posibil ca reţeaua de conducte şi sursa de

căldură existente să poată fi utilizate. Graţie acestei

Diferenţă de nivel între unităţile interioare: 15 m

caracteristici, sistemul reprezintă soluţia ideală pentru

VRV-W

Diferenţă de nivel între VRV-W

proiectele de renovare a clădirilor.

şi unităţile interioare:

50 m dacă VRV-W este amplasat deasupra

Lungime totală conducte

300 m

40 m dacă VRV-W este amplasat dedesubt

Lungimea reală cea mai mare (echivalentă)

120 m (140 m)

VRV-W

Lungimea cea mai mare după primul racord

40 m (90 m1)

Diferenţă de nivel între unităţile

50 m (40 m²)

interioare şi cele exterioare

Diferenţă de nivel între unităţile interioare

15 m

Instalare în interior

1 Pentru mai multe informaţii şi restricţii, contactaţi distribuitorul local.

2 Dacă unitatea exterioară este instalată sub cele interioare.

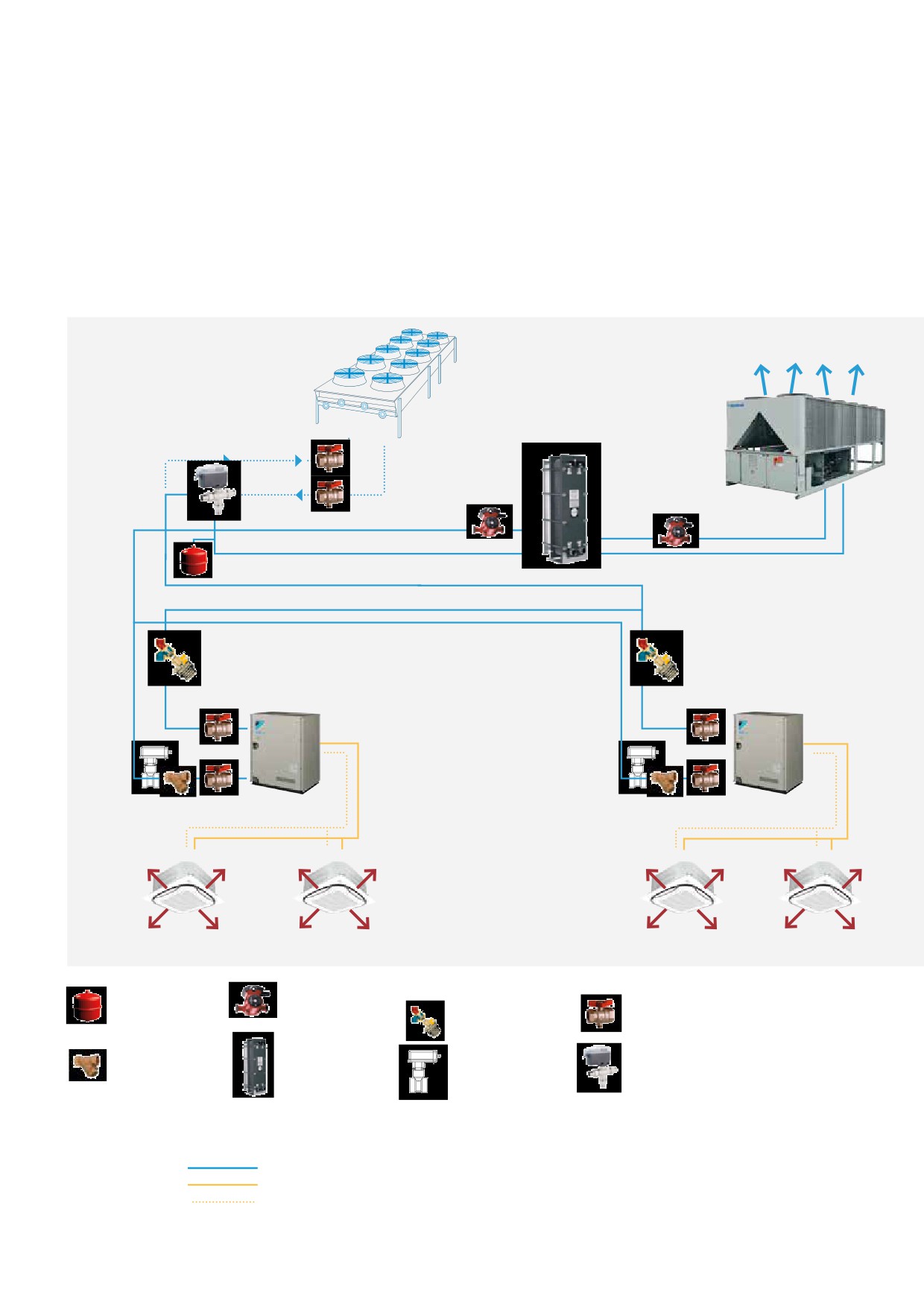

Lungime nelimitată a conductelor

de apă

Conducte de apă

Conducte de agent frigorific

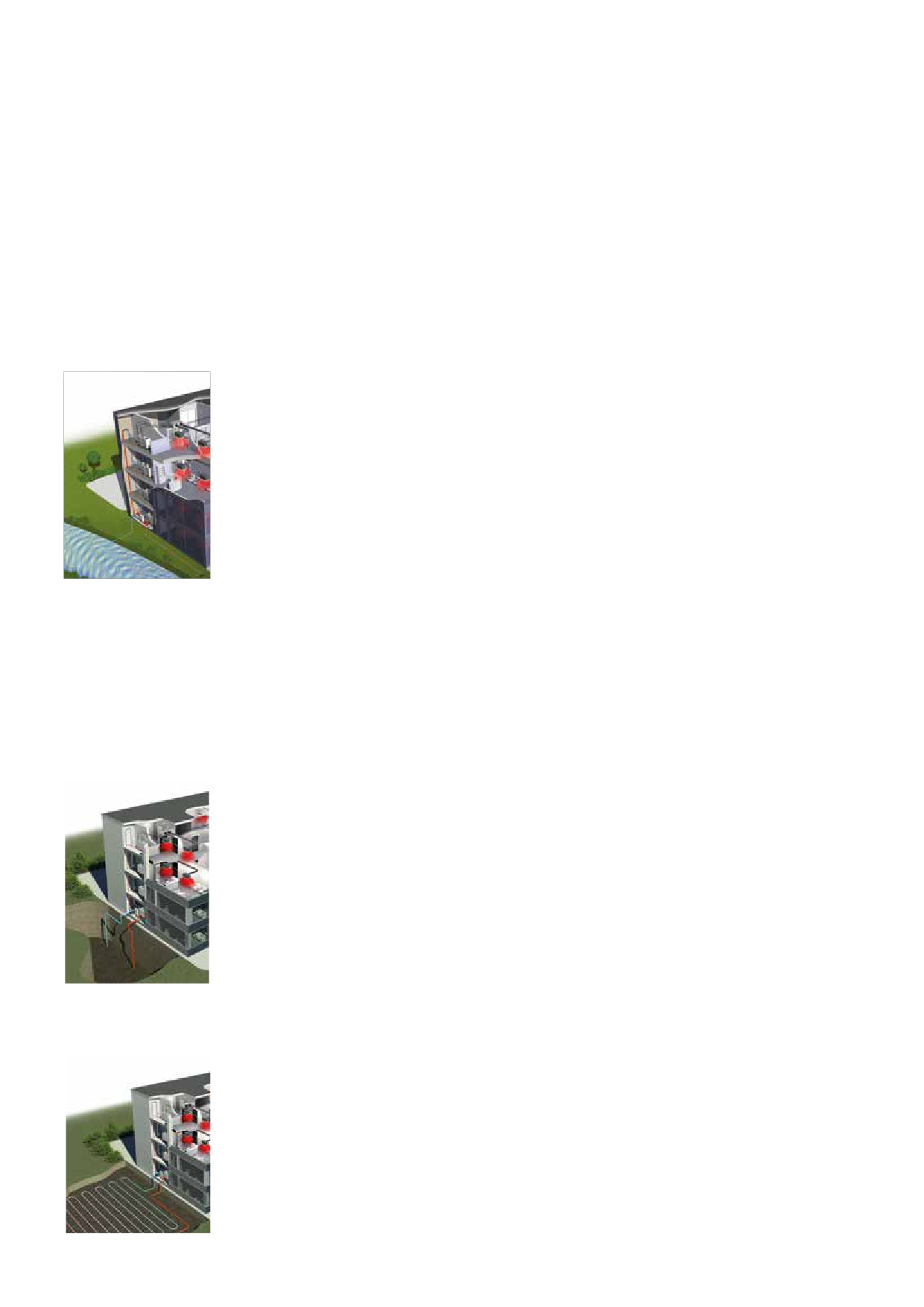

Circuitul subteran

Exemple

Sistem deschis

Utilizează apă dintr-un puţ sau o sursă de apă de suprafaţă (râu, lac).

Apa este pompată înapoi către un al doilea puţ sau apă de suprafaţă

Condiţii:

 Poate fi cel mai economic tip de sistem geotermal

›

La o adâncime de 20 m, apa are o temperatură

constantă de 10 °C, pe tot parcursul anului

 Temperatura constantă a apei subterane are

›

Apa de suprafaţă se răceşte până la 5 °C pe timp de

un impact pozitiv asupra eficienţei pompei de

iarnă

căldură

O Risc de deteriorare a componentelor

sistemului din cauza calităţii apei  o a doua

buclă poate fi necesară pentru a proteja

schimbătorul de căldură

O Apa trebuie să fie testată pentru aciditate,

conţinut de minerale, conţinut organic şi

corozivitate

O În multe zone, sistemele deschise sunt interzise

din cauza problemelor de mediu

Sistem închis

Utilizează conductele de apă îngropate sub pământ şi face schimbul de

căldură cu cea din subsol

Condiţii pentru sistemele verticale

 Este necesară o suprafaţă mai mică

›

Adâncime tipică: 30-140 m. Sub 15 m, temperatura

din subsol este constantă în jurul valorii de 10 °C

 Temperatură din subteran foarte constantă

O Sistem scump din cauza costurilor cu forarea

Pentru aplicaţii de dimensiuni mai mici, se pot utiliza şi bucle orizontale

Sistem cu buclă orizontală

 Instalarea se realizează mai uşor şi este mai puţin

›

Adâncime tipică a canalului: 1 - 2 m. Temperatura

costisitoare decât cea în bucle verticale închise

din subsol variază, dar se păstrează mereu peste 5 °C

(cu excepţia zonelor reci))

O În special pentru aplicaţii de mici dimensiuni,

›

Buclă şerpuitoare: conducta buclei geotermale din

deoarece suprafaţa proprietăţii trebuie să fie

plastic este înfăşurată în cicluri suprapuse şi aplatizată

suficient de întinsă

(se instalează în locaţiile în care nu există suficient

spaţiu pentru un sistem orizontal închis)

O Nu puteţi planta copaci sau ridica construcţii pe

suprafaţa de pământ în care este amplasată bucla

O Este necesar glicolul pentru a preveni îngheţarea

apei

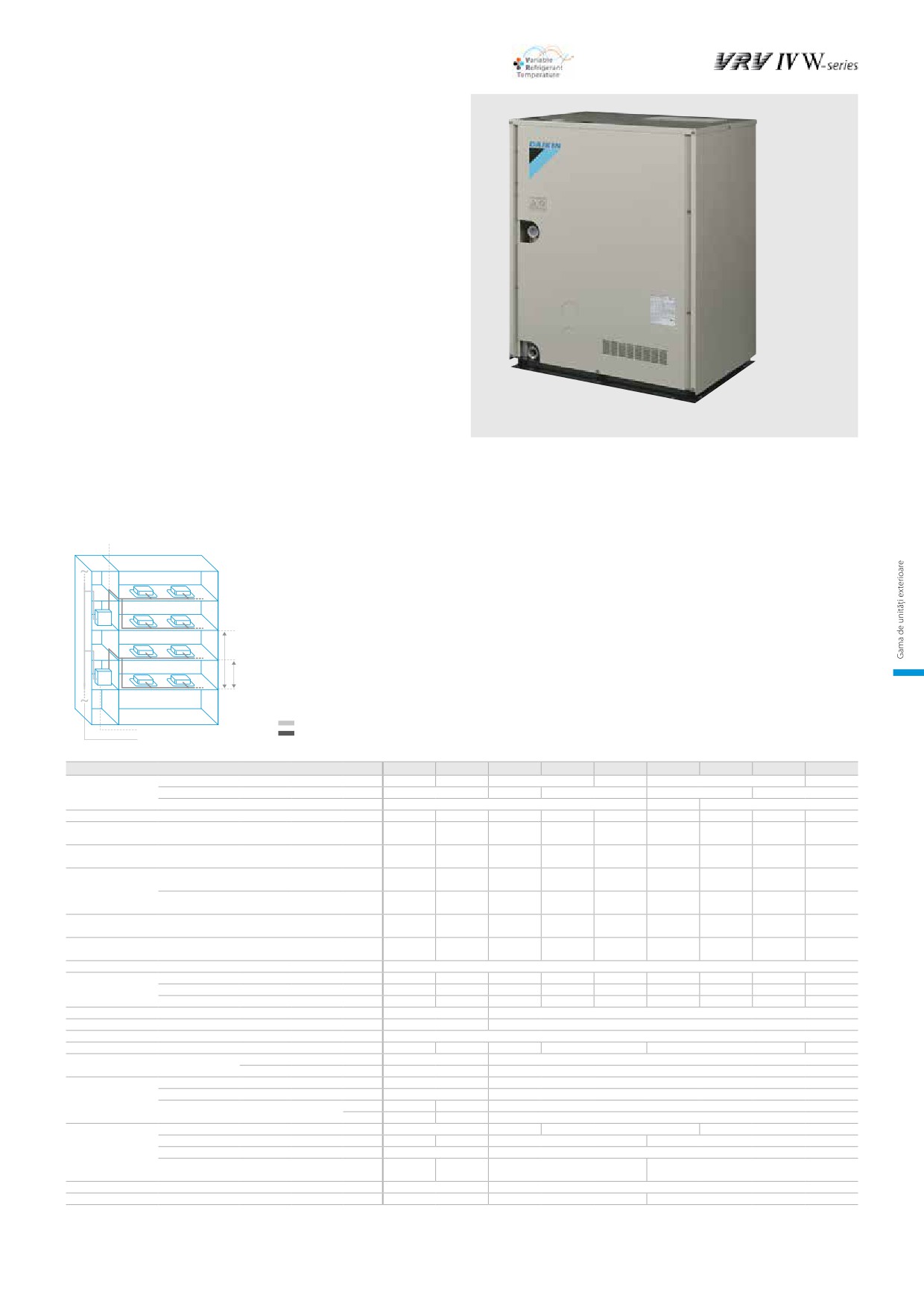

RWEYQ-T8

Seria VRV IV răcită cu apă

Ideală pentru zgârie-nori, care utilizează apa ca sursă de

căldură

Gama unificată pentru seriile standard şi geotermală simplifică

stocul. Seria geotermală reduce emisiile de CO₂, graţie utilizării

energiei geotermale ca sursă regenerabilă de energie

Nu este necesară o sursă externă de încălzire sau răcire la utilizarea

în modul geotermal

Acoperă toate cerinţele termice ale unei clădiri prin intermediul

unui singur punct de contact: control precis al temperaturii,

ventilare, centrale de tratare a aerului şi perdele de aer Biddle

Designul compact şi uşor permite montarea suprapusă pentru

economie maximă de spaţiu

Încorporează standardele şi tehnologiile VRV IV: temperatură

variabilă a agentului frigorific şi compresoare cu inverter

Recuperare a căldurii în 2 trepte: în prima etapă între unităţile

RWEYQ8-10T8

interioare, în cea de-a doua etapă între unităţile exterioare datorită

stocării energiei în circuitul de apă

Sistemul este disponibil în versiunile: pompă de căldură şi

recuperarea căldurii

Opţiunea de control al debitului de apă variabil măreşte

flexibilitatea şi controlul

Conţine toate funcţiile VRV standard

VRV-W

Diferenţă de nivel între VRV-W şi unităţile interioare:

50 m dacă VRV-W este amplasat deasupra

40 m dacă VRV-W este amplasat dedesubt

RV-W

Diferenţă de nivel între unităţile interioare: 15 m

Conducte de apă

Instalare în interior

Conducte de agent frigorific

Lungime nelimitată a conductelor de apă

Unitate exterioară

RWEYQ

8T8

10T8

16T8

18T8

20T8

24T8

26T8

28T8

30T8

Sistem

Modul unitate exterioară 1

RWEYQ8T RWEYQ10T

RWEYQ8T

RWEYQ10T

RWEYQ8T

RWEYQ10T

Modul unitate exterioară 2

RWEYQ8T

RWEYQ10T

RWEYQ8T

RWEYQ10T

Modul unitate exterioară 3

RWEYQ8T

RWEYQ10T

Domeniu de capacitate

Capacitate de răcire Nom.

35 °CDB

22,4 (1) /

28,0 (1) /

44,8 (1) /

50,4 (1) /

56,0 (1) /

67,2 (1) /

72,8 (1) /

78,4 (1) /

84,0 (1) /

22,4 (2)

27,5 (2)

44,8 (2)

49,9 (2)

55,0 (2)

67,2 (2)

72,3 (2)

77,4 (2)

82,5 (2)

Capacitate de

Nom.

6 °CWB

25,0 (3) /

31,5 (3) /

50,0 (3) /

56,5 (3) /

63,0 (3) /

75,0 (3) /

81,5 (3) /

88,0 (3) /

94,5 (3) /

încălzire

25,0 (4)

31,5 (4)

50,0 (4)

56,5 (4)

63,0 (4)

75,0 (4)

81,5 (4)

88,0 (4)

94,5 (4)

Putere absorbită -

Răcire

Nom.

35 °CDB

4,42 (1) /

6,14 (1) /

8,8 (1) /

10,6 (1) /

12,3 (1) /

13,3 (1) /

15,0 (1) /

16,7 (1) /

18,4 (1) /

50 Hz

4,45 (2)

6,35 (2)

8,9 (2)

10,8 (2)

12,7 (2)

13,4 (2)

15,3 (2)

17,2 (2)

19,1 (2)

Încălzire

Nom.

6 °CWB

4,21 (3) /

6,00 (3) /

8,4 (3) /

10,2 (3) /

12,0 (3) /

12,6 (3) /

14,4 (3) /

16,2 (3) /

18,0 (3) /

4,30 (4)

6,20 (4)

8,6 (4)

10,5 (4)

12,4 (4)

12,9 (4)

14,8 (4)

16,7 (4)

18,6 (4)

EER la capacitate nom.

35 °CDB

kW/kW

4,56 (1) /

5,07 (1) /

4,77 (1) /

4,56 (1) /

5,07 (1) /

4,86 (1) /

4,69 (1) /

4,56 (1) /

5,07 (1)

4,33 (2)

5,03 (2)

4,62 (2)

4,33 (2)

5,03 (2)

4,74 (2)

4,51 (2)

4,33 (2)

COP la capacitate max.

6 °CWB

kW/kW

5,94 (3) /

5,25 (3) /

5,94 (3) /

5,53 (3) /

5,25 (3) /

5,94 (3) /

5,65 (3) /

5,43 (3) /

5,25 (3) /

5,81 (4)

5,08 (4)

5,81 (4)

5,38 (4)

5,08 (4)

5,81 (4)

5,51 (4)

5,27 (4)

5,08 (4)

Număr maxim de unităţi interioare conectabile

36 (5)

Indice de conectare la Min.

100

125

200

225

250

300

325

350

375

interior

Nom.

200

250

400

450

500

600

650

700

750

Max.

260

325

520

585

650

780

845

910

975

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.000x780x550

Greutate

Unitate

137

Ventilator

Debit de aer

Răcire

Nom.

m³/min

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de

Temperatura apei Răcire

Min.~Max.

°CDB

10~45

funcţionare

de intrare

Încălzire

Min.~Max.

°CWB

-10 / 10,0~45

Agent frigorific

Tip

R-410A

GWP

2.087,5

Cantitate

TCO₂eq

7,3

8,8

3,5

4,2

Racorduri conducte Lichid

Dext

9,52

12,7

15,9

19,1

Gaz

Dext

19,10 (6)

22,2 (6)

28,6

34,9

Lungime totală conducte Sistem

Reală

300

Refulare gaz

Dext

15,9 (7) /

19,1 (7) /

22,2 (6) / 28,60 (7)

28,6 (6) / 34,90 (7)

19,10 (8)

22,10 (8)

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3N~/50/380-415

Curent - 50 Hz

Amperaj maxim pe siguranţă (MFA)

(1) Răcire: Temp. interioară: 27 °CDB, 19 °CWB; temp. apei de intrare: 30 °C, lungime echivalentă conducte agent frigorific: 7,5 m, diferenţă de nivel: 0 m. Valorile nominale sunt cu 100% apă (fără glicol) (2) Răcire: Temp. interioară: 27 °CDB, 19 °CWB; temp. apei de intrare: 30 °C, lungime

echivalentă conducte agent frigorific: 7,5 m, diferenţă de nivel: 0 m. Valorile nominale sunt cu 30% glicol. (3) Încălzire: Temp. interioară: 20 °CDB; temp. apei de intrare: 20°C, lungime echivalentă conducte agent frigorific: 7,5 m, diferenţă de nivel: 0 m. Valorile nominale sunt cu 100% apă (fără

glicol). (4) Încălzire: Temp. interioară: 20 °CDB; temp. apei de intrare: 20 °C, lungime echivalentă conducte agent frigorific: 7,5 m, diferenţă de nivel: 0 m. Valorile nominale sunt cu 30% glicol. (5) Numărul real de unităţi interioare conectabile depinde de tipul unităţii interioare (unitate interioară

VRV, cutie hidro, unitate interioară RA etc.) şi de restricţia raportului de conectare pentru sistem (50% <= CR <= 130%). (6) În cazul sistemului cu pompă de căldură, nu se utilizează conducta de gaz. (7) În cazul sistemului cu recuperarea căldurii. (8) În cazul sistemului cu pompă de căldură.

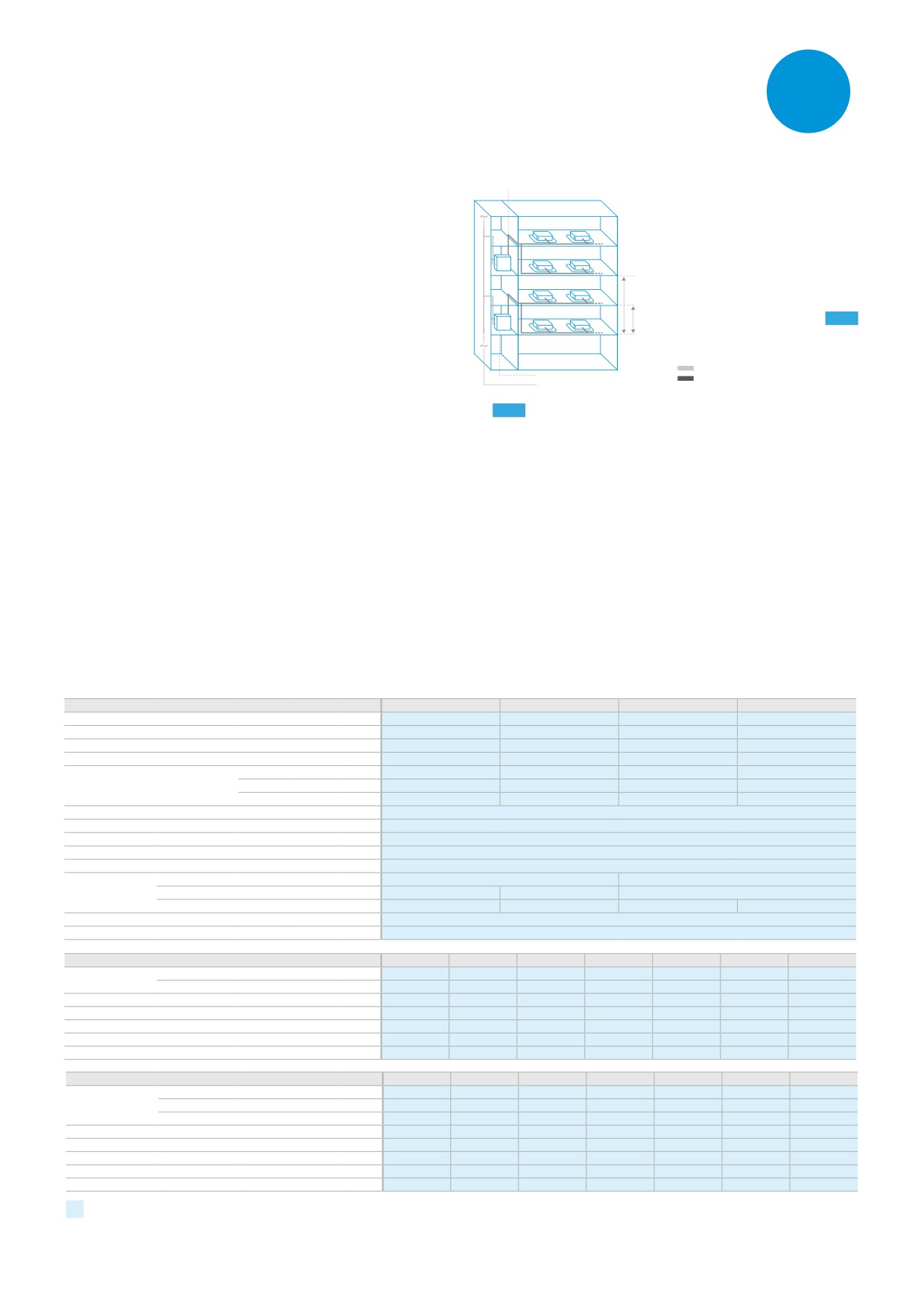

RWEYQ-T9

DISPONIBILĂ

ÎNCEPÂND DIN

Seria VRV IV răcită cu apă

MAI 2017

Ideală pentru zgârie-nori, care utilizează apa ca sursă de

căldură

Gama unificată pentru seriile standard şi geotermală simplifică

stocul. Seria geotermală reduce emisiile de CO₂, graţie utilizării

energiei geotermale ca sursă regenerabilă de energie

Nu este necesară o sursă externă de încălzire sau răcire la utilizarea

VRV-W

în modul geotermal

Diferenţă de nivel între VRV-W şi unităţile interioare:

50 m dacă VRV-W este amplasat deasupra

Acoperă toate cerinţele termice ale unei clădiri prin intermediul

40 m dacă VRV-W este amplasat dedesubt

unui singur punct de contact: control precis al temperaturii,

RV-W

Diferenţă de nivel între unităţile interioare: 30 m

NOU

ventilare, centrale de tratare a aerului şi perdele de aer Biddle

Gamă largă de unităţi interioare: conectaţi unităţi VRV sau interioare

moderne, precum Daikin Emura, Nexura etc.

Conducte de apă

Instalare în interior

Conducte de agent frigorific

Designul compact şi uşor permite montarea suprapusă pentru

Lungime nelimitată a conductelor de apă

economie maximă de spaţiu

NOU Lungime extinsă a conductelor între unităţile interioare şi cele exterioare de

Încorporează standardele şi tehnologiile VRV IV: temperatură

până la 165 m (actuală)

variabilă a agentului frigorific şi compresoare cu inverter

Recuperare a căldurii în 2 trepte: în prima etapă între unităţile

interioare, în cea de-a doua etapă între unităţile exterioare datorită

stocării energiei în circuitul de apă

Sistemul este disponibil în versiunile: pompă de căldură şi

recuperarea căldurii

Opţiunea de control al debitului de apă variabil măreşte

flexibilitatea şi controlul

2 semnale de intrare analogice, care permit controlul extern

Conţine toate funcţiile VRV standard

Unitate exterioară

RWEYQ

8T9

10T9

12T9

14T9

Capacitate de răcire Nom.

35 °CDB

22,4

28,0

33,5

40,0

Capacitate de încălzire Nom.

6 °CWB

25,0

31,5

37,5

45,0

EER la capacitate nom.

35 °CDB

kW/kW

6,40

5,75

5,55

5,04

COP la capacitate nom.

6 °CWB

kW/kW

6,50

6,40

6,10

5,37

Indice de conectare la interior

Min.

100

125

150

275

Nom.

200

250

300

350

Max.

300

375

450

525

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.000 x 780 x 550

Greutate

Unitate

Nivel de putere sonoră

Răcire

Nom.

dBA

Nivel de presiune sonoră Răcire

Nom.

dBA

Domeniu de funcţionare Temperatura apei de intrare

Min.~Max.

°C

10 ~ 45

Racorduri conducte Lichid

Dext

9,52

12,7

Gaz

Dext

19,1

22,2

28,6

Refulare gaz

Dext

15,9 (1) / 19,1 (2)

19,1 (1) / 22,2 (2)

19,1 (1) / 28,6 (2)

22,2 (1) / 28,6 (2)

Racorduri conducte Lungime totală conducte Sistem

Reală

300

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

3~/50/380-415

Sistem exterior

RWEYQ

16T9

18T9

20T9

22T9

24T9

26T9

28T9

Sistem

Modul unitate exterioară 1

RWEYQ8T9

RWEYQ10T9

RWEYQ12T9

RWEYQ14T9

Modul unitate exterioară 2

RWEYQ8T9

RWEYQ10T9

RWEYQ12T9

RWEYQ14T9

Domeniu de capacitate

Capacitate de răcire

35 °CDB

44,8

50,4

55,9

61,5

73,5

EER la capacitate nom.

35 °CDB

6,4

6,08

5,98

5,65

5,55

5,30

5,04

Capacitate de încălzire

6 °CWB

56,5

62,5

82,5

COP la capacitate nom.

6 °CWB

6,5

6,45

6,3

6,25

6,1

5,735

5,37

Sistem exterior

RWEYQ

30T9

32T9

34T9

36T9

38T9

40T9

42T9

Sistem

Modul unitate exterioară 1

RWEYQ8T9

RWEYQ12T9

RWEYQ14T9

Modul unitate exterioară 2

RWEYQ10T9

RWEYQ12T9

RWEYQ14T9

Modul unitate exterioară 3

RWEYQ12T9

RWEYQ14T9

RWEYQ12T9

RWEYQ14T9

Domeniu de capacitate

Capacitate de răcire

35 °CDB

83,9

89,4

95,9

100,5

107

113,5

120

EER la capacitate nom.

35 °CDB

5,9

5,83

5,66

5,55

5,38

5,21

5,04

Capacitate de încălzire

6 °CWB

100

107,5

112,5

120

127,5

135

COP la capacitate nom.

6 °CWB

6,33

6,23

5,99

6,1

5,85

5,61

5,37

*Notă: câmpurile albastre conţin date preliminare

(1) În cazul sistemului cu recuperarea căldurii.

(2) În cazul sistemului cu pompă de căldură.
