Apă caldă

Cutie hidro cu temperatură redusă

HXY-A8

136

Cutie hidro cu temperatură ridicată

NOU

HXHD-A8

137

Accesorii pentru apă caldă

138

Gama de cutii hidro

Clasă de capacitate (kW)

Domeniul de

temperatură

Tip

Denumire produs

Model

125

200

al apei de

ieşire

Pentru încălzirea şi răcirea spaţiului cu eficienţă ridicată

›

Ideală pentru apă caldă sau rece din sisteme de încălzire prin pardoseală, centrale de tratare a

Cutie hidro cu

aerului, radiatoare de temperatură redusă etc.

›

Apă caldă/rece de la 5 °C până la 45 °C

temperatură

HXY-A8

5 °C - 45 °C

›

Domeniu mare de funcţionare (de la -20 °C până la 43 °C)



redusă

›

Componentele pentru partea de apă complet integrate economisesc timpul pentru

proiectarea sistemului

›

Design contemporan cu economie de spaţiu pentru suspendarea de perete

Pentru producere de apă caldă de consum şi încălzire cu eficienţă a spaţiului

›

Ideală pentru apa caldă de consum, sisteme de încălzire prin pardoseală, radiatoare, centrale de

Cutie hidro cu

tratare a aerului etc.

›

Apă caldă de la 25 până la 80 °C



temperatură

HXHD-A8

›

Încălzire şi producere de apă caldă gratuite datorită recuperării căldurii

25 °C - 80 °C

ridicată

›

Utilizează tehnologia pompelor de căldură pentru a produce apă caldă în mod eficient,

NOU

furnizând economii de până la 17% în comparaţie cu un boiler pe gaz

›

Se poate conecta la panouri solare termice

135

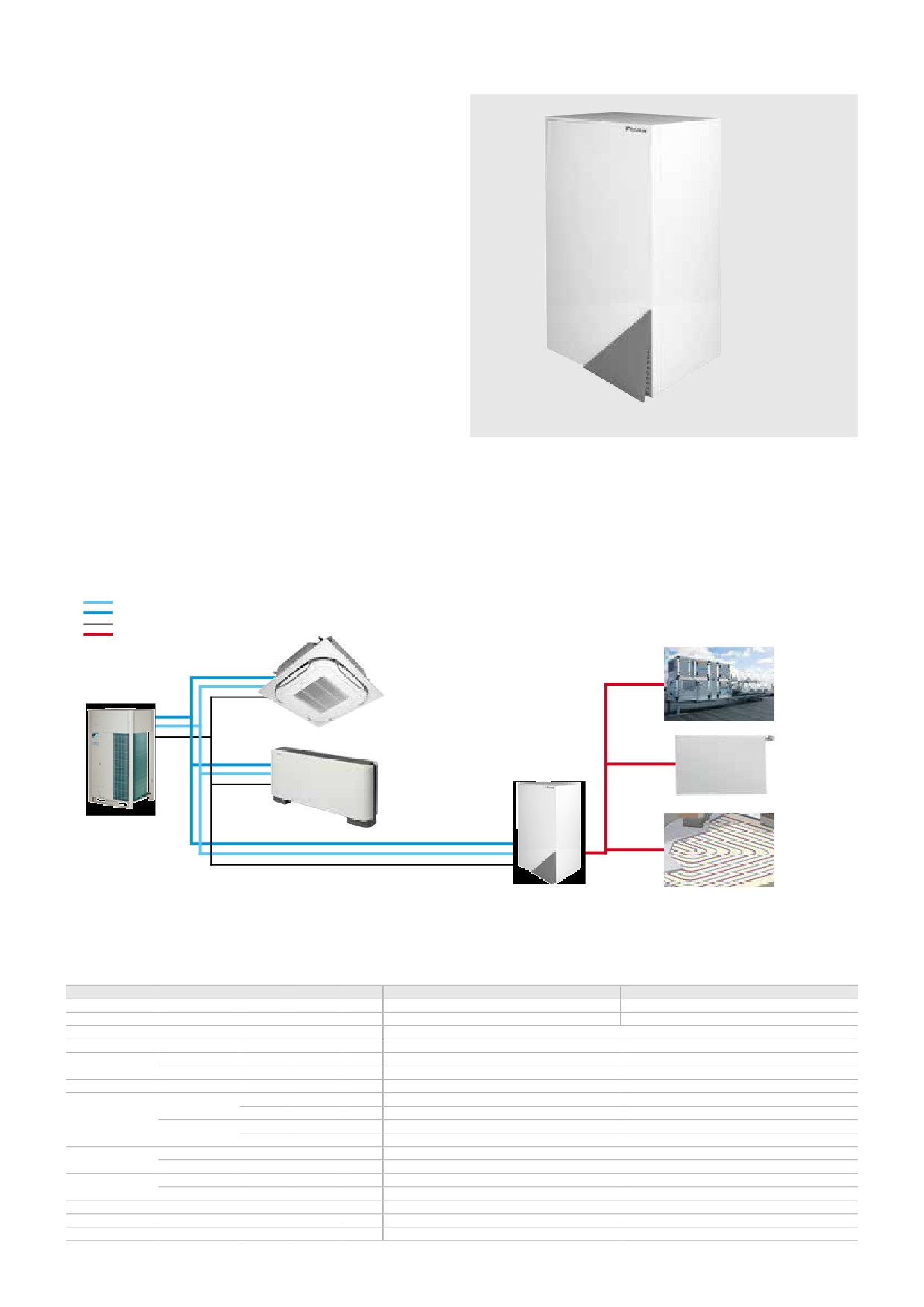

HXY-A8

Cutie hidro cu temperatură

redusă pentru VRV

Pentru încălzirea şi răcirea spaţiului cu eficienţă ridicată

Racord aer-apă la VRV pentru aplicaţii precum: sisteme prin

pardoseală, centrale de tratare a aerului, radiatoare de temperatură

redusă etc.

Domeniul de temperatură al apei de ieşire de la 5°C la 45 °C, fără

încălzitor electric

Domeniu foarte larg de funcţionare pentru producerea de apă

caldă/rece la o temperatură exterioară ambiantă între -20 şi +43 °C

Economiseşte timp la proiectarea sistemului, deoarece toate

componentele de pe partea de apă sunt integrate complet, cu

control direct asupra temperaturii apei de ieşire

Design contemporan cu economie de spaţiu pentru suspendarea

de perete

HXY-A8

Nu necesită racord la gaze sau rezervor de combustibil

Se poate conecta la sisteme VRV IV cu recuperarea căldurii şi în

pompă de căldură

Conductă de lichid

Conductă de gaz

Comunicaţii F1, F2

Unităţi interioare VRV

Apă caldă/rece

Centrală de tratare a

aerului

Radiator de

temperatură redusă

Pompă de căldură VRV IV

Recuperarea căldurii VRV IV

Sistem de încălzire

prin pardoseală

Unitate interioară

HXY

080A8

125A8

Capacitate de răcire Nom.

8,0 (1)

12,5 (1)

Capacitate de încălzire Nom.

9,00 (2)

14,00 (2)

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

890x480x344

Greutate

Unitate

Carcasă

Culoare

Alb

Material

Tablă pretratată

Nivel de presiune sonoră Nom.

dBA

Domeniu de

Încălzire

Ambiant Min.~Max.

°C

-20~24

funcţionare

Partea de apă Min.~Max.

°C

25~45

Apă caldă de

Ambiant Min.~Max.

°CDB

-~-

consum

Partea de apă Min.~Max.

°C

-~-

Agent frigorific

Tip

R-410A

GWP

2.087,5

Circuit de agent

Diametru parte de gaz

15,9

frigorific

Diametru parte de lichid

9,5

Circuit de apă

Diametru racorduri conducte

inch

G 1“1/4 (mamă)

Alimentare electrică

Fază/frecvenţă/tensiune

Hz/V

1~/50/220-240

Curent

Siguranţe recomandate

6~16

(1) Tamb 35 °C - LWE 18 °C (DT=5 °C) (2) DB/WB 7 °C/6 °C - LWC 35 °C (DT=5 °C) (3) Setare a sesizorului de curgere.

136

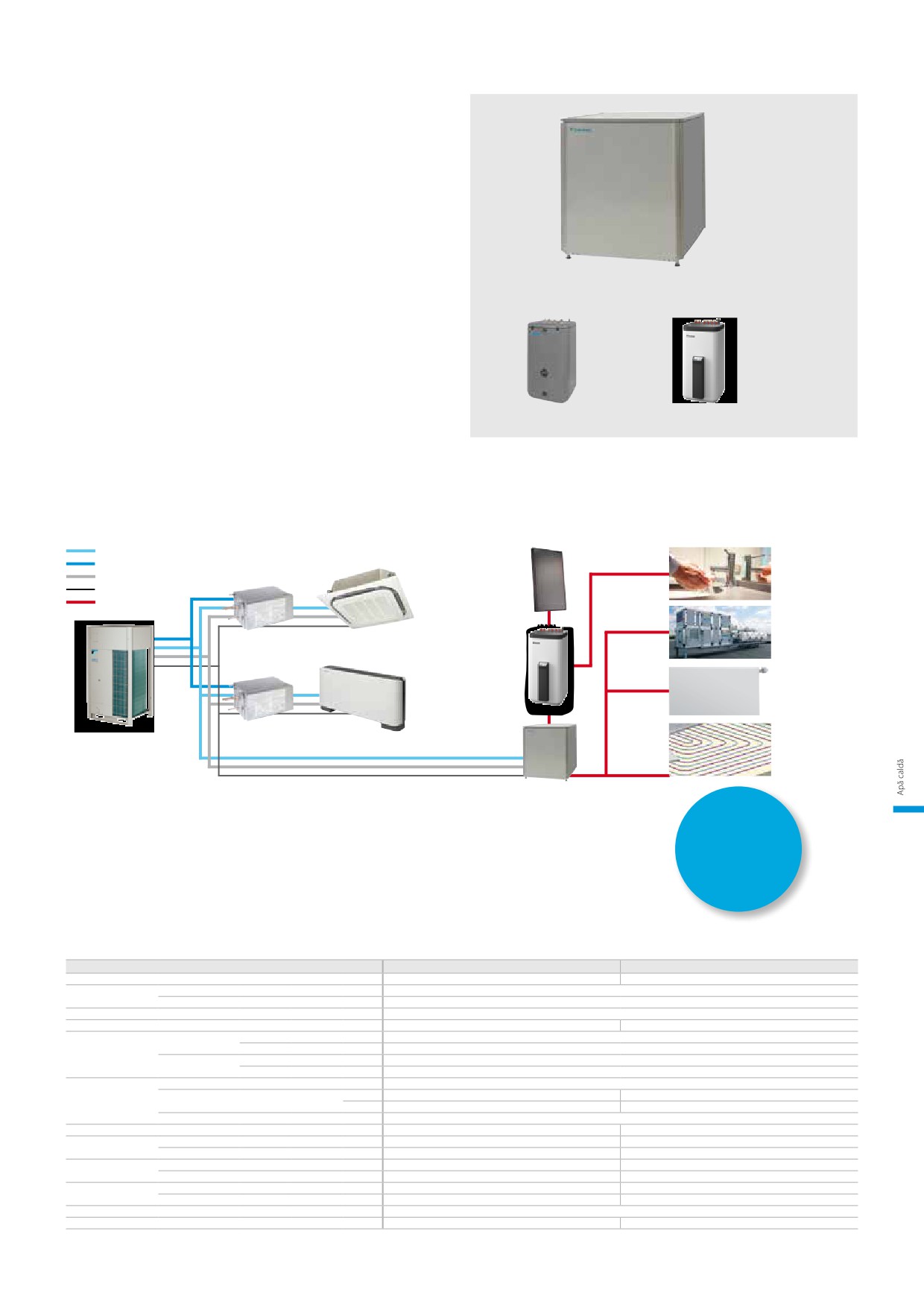

HXHD-A8

Cutie hidro cu temperatură

ridicată pentru VRV

Pentru producere de apă caldă de consum şi încălzire cu

eficienţă a spaţiului

Racord aer-apă la VRV pentru aplicaţii precum apă caldă, încălzire

prin pardoseală, radiatoare şi centrale de tratare a aerului

Domeniul de temperatură al apei de ieşire de la 25 la 80 °C, fără

HXHD-A8

încălzitor electric

Încălzire gratuită furnizată prin transferarea căldurii din zone care

necesită răcire în zone care necesită încălzire sau apă caldă

Utilizează tehnologia pompelor de căldură pentru a produce

apă caldă în mod eficient, furnizând economii de până la 17% în

comparaţie cu un boiler pe gaz

Posibilitatea de conectare a panourilor solare termice la rezervorul

de apă caldă de consum

Domeniu foarte larg de funcţionare pentru producerea de apă caldă

EKHWP-B

la o temperatură exterioară ambiantă între -20 şi +43 °C

Economiseşte timp la proiectarea sistemului, deoarece toate

componentele de pe partea de apă sunt integrate complet, cu

Unitatea interioară şi rezervorul de apă caldă de consum se pot

control direct asupra temperaturii apei de ieşire

suprapune pentru economie de spaţiu sau se pot instala alăturat,

Posibilităţi diferite de control, cu control prin termostat sau valoare

dacă înălţimea de instalare este limitată

setată în funcţie de vreme

Nu necesită racord la gaze sau rezervor de combustibil

Se poate conecta la sisteme VRV IV cu recuperarea căldurii

Conductă de lichid

Unităţi interioare VRV

Conductă de vapori

45 °C - 75 °C

Conductă de refulare vapori

Panou solar

Apă caldă de consum

Comunicaţii F1, F2

Daikin

Apă caldă

25 °C - 75 °C

Cutie BS

Rezervor de apă

Centrală de tratare a

caldă de consum

aerului

45 °C - 75 °C

Radiator de

temperatură redusă

Cutie BS

Cutie hidro numai

VRV cu recuperarea căldurii

pentru încălzire

(REYQ8-54T)

pentru VRV

Sistem de încălzire

25 °C - 35 °C

prin pardoseală

NOU

Pentru producerea de

cantităţi mari de apă

caldă

Lansare la sfârşitul

anului 2017

Unitate interioară

HXHD

125A8

200A8

Capacitate de încălzire Nom.

14,0

22,4

Carcasă

Culoare

Gri metalic

Material

Tablă pretratată

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

705x600x695

Greutate

Unitate

Domeniu de

Încălzire

Ambiant Min.~Max.

°C

-20~20 / 24 (1)

funcţionare

Partea de apă Min.~Max.

°C

25~80

Apă caldă de

Ambiant Min.~Max.

°CDB

-20~43

consum

Partea de apă Min.~Max.

°C

45~75

Agent frigorific

Tip

R-134a

Cantitate

TCO₂eq

2.9

GWP

1.430,0

Nivel de putere sonoră Nom.

dBA

55 (2)

Nivel de presiune

Nom.

dBA

42 (2) / 43 (3)

sonoră

Mod silenţios de noapte Nivel 1

dBA

38 (2)

Circuit de agent

Diametru parte de gaz

12,7

frigorific

Diametru parte de lichid

9,52

Circuit de apă

Diametru racorduri conducte

inch

G 1" (mamă)

Sistem încălzire apă

Volum de apă Max.~Min.

200~20

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1~/50/220-240

Curent

Siguranţe recomandate

(1) Setare la faţa locului. (2) Nivelurile sunetului sunt măsurate la: EW 55 °C; LW 65 °C (3) Nivelurile sunetului sunt măsurate la: EW 70 °C; LW 80 °C

137

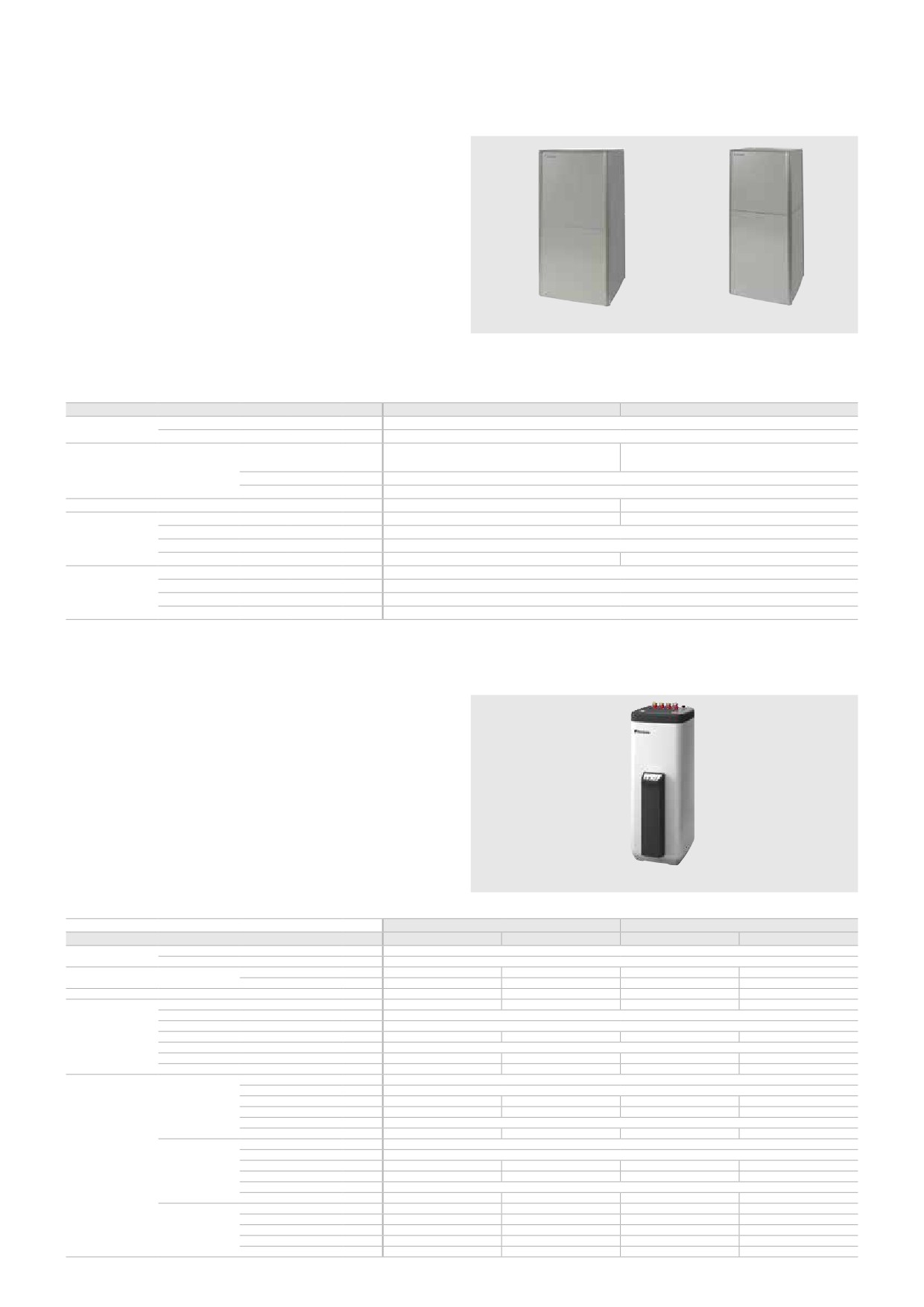

EKHTS-AC

Rezervor de apă caldă de consum

Rezervor de apă caldă de consum din oţel inoxidabil cu

posibilitate de suprapunere

›

Unitatea interioară şi rezervorul de apă caldă de consum se

pot suprapune pentru economie de spaţiu sau se pot instala

alăturat, dacă înălţimea de instalare este limitată

›

Disponibil în versiunile de 200 şi 260 l

›

Pierderea de căldură se reduce la un nivel minim datorită

izolaţiei de calitate superioară

›

La intervale necesare, apa poate fi încălzită până la 60 °C pentru

a preveni riscul dezvoltării bacteriilor

EKHTS200AC

EKHTS260AC

›

Încălzire eficientă la temperatura dorită: de la 10 °C la 50 °C în

numai 60 de minute

Accesoriu

EKHTS

200AC

260AC

Carcasă

Culoare

Gri metalic

Material

Oţel galvanizat (tablă pretratată)

Dimensiuni

Unitate

Înălţime

Integrat în

2.010

2.285

unitatea interioară

Lăţime

600

Adâncime

695

Greutate

Unitate

Goală

Rezervor

Volum de apă

200

260

Material

Oţel inoxidabil (EN 1.4521)

Temperatură maximă a apei

°C

Izolaţie

Pierdere de căldură

kWh/24 h

1,2

1,5

Schimbător de

Cantitate

căldură

Material tub

Oţel duplex (EN 1.4162)

Suprafaţă frontală

m²

1,56

Volum serpentină internă

7,5

EKHWP-B/PB

Rezervor de apă caldă de consum

Rezervor de apă caldă de consum din plastic cu suport

pentru panouri solare

›

Disponibil în capacităţi de 300 şi 500 l

›

Rezervor de capacitate mare pentru stocare de apă caldă pentru

furnizarea apei calde de consum, în orice moment

›

Pierderea de căldură se reduce la un nivel minim datorită izolaţiei

de calitate superioară

›

Este posibil suport pentru încălzirea spaţiului (numai rezervor de 500 l)

EKHWP300B-PB

›

Rezervor conceput pentru a fi conectat la un sistem cu panouri

solare presurizate

Presurizat

Nepresurizat

Accesoriu

EKHWP

300PB

500PB

300B

500B

Carcasă

Culoare

Alb trafic (RAL9016)/Gri închis (RAL7011)

Material

Polipropilenă rezistentă la impact

Dimensiuni

Unitate

Lăţime

595

790

595

790

Adâncime

615

790

615

790

Greutate

Unitate

Goală

Rezervor

Volum de apă

294

477

294

477

Material

Polipropilenă

Temperatură maximă a apei

°C

Izolaţie

Pierdere de căldură

kWh/24 h

1,5

1,7

1,5

1,7

Clasă de eficienţă energetică

Pierdere de căldură staţionară

Volum de stocare

294

477

294

477

Schimbător de

Apă caldă de

Cantitate

căldură

consum

Material tub

Oţel inoxidabil (DIN 1.4404)

Suprafaţă frontală

m²

5.600

5.800

5.600

5.800

Volum serpentină internă

27,1

29,0

27,1

29,0

Presiune de funcţionare

bar

Randament termic specific mediu

W/K

2.790

2.825

2.790

2.825

Agent termic

Cantitate

încălzire rezervor

Material tub

Oţel inoxidabil (DIN 1.4404)

Suprafaţă frontală

m²

Volum serpentină internă

Presiune de funcţionare

bar

Randament termic specific mediu

W/K

1.300

1.800

1.300

1.800

Aport solar la

Material tub

Oţel inoxidabil (DIN 1.4404)

încălzire

Suprafaţă frontală

m²

Volum serpentină internă

Presiune de funcţionare

bar

Randament termic specific mediu

W/K

280

138

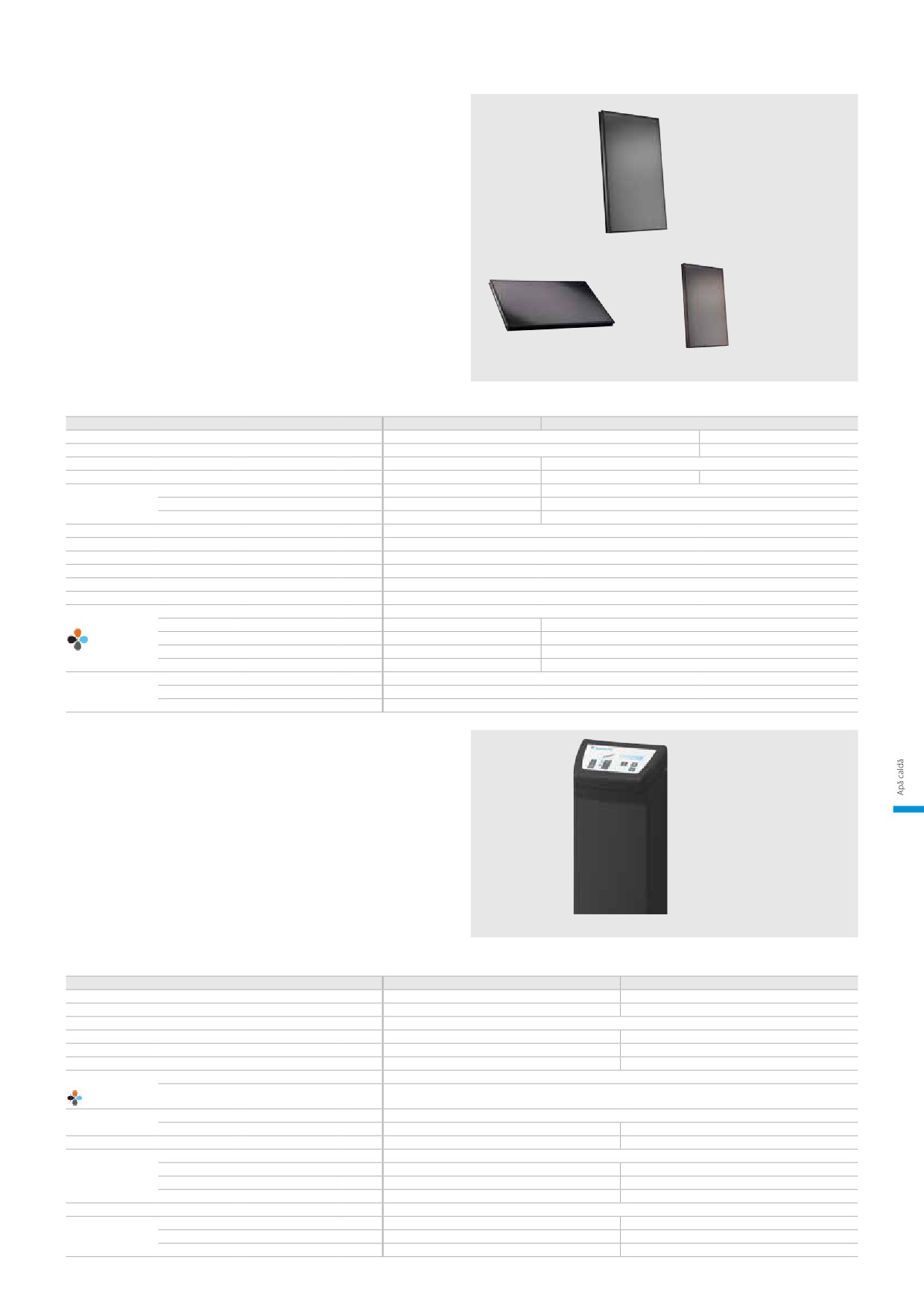

EKS(V/H)-P

Panou solar

Panou solar termic pentru producere de apă caldă

Panourile solare pot produce până la 70% din energia necesară

pentru producerea de apă caldă - o economie majoră în ceea ce

priveşte costurile

Panouri solare verticale şi orizontale pentru producere de apă caldă

EKSV21P

de consum

Panourile solare cu eficienţă ridicată transferă întreaga radiaţie

solară sub formă de unde scurte în căldură datorită învelişului lor cu

selectivitate ridicată

Pot fi uşor montate pe acoperişuri din ţiglă

EKSH26P

EKSV26P

Accesoriu

EKSV/EKSH

21P

26P

Montaj

Pe verticală

Pe orizontală

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

1.006x85x2.000

2.000x85x1.300

Greutate

Unitate

Volum

1,3

1,7

2,1

Suprafaţă

Exterioară

m²

2,01

2,60

Deschidere

m²

1.800

2.360

Absorbţie

m²

1,79

2,35

Acoperire

Microterm (absorbţie max. 96%, emisie cca. 5% +/-2%)

Absorbţie

Conducte din cupru dispuse în formă de harpă cu placă de aluminiu cu strat cu selectivitate ridicată, sudată cu laser

Tip de geam

Geam securizat cu un singur panou, transmisie +/- 92%

Unghi admis de înclinare Min.~Max.

15~80

Presiune de funcţionare Max.

bar

Temperatură de staţionare Max.

°C

192

Performanţă termică

Eficiență colector (ηcol)

Eficienţă colector cu pierdere zero η0

0,781

0,784

Coeficient de pierdere de căldură a1

W/m².K

4,240

4,250

Dependenţa de temperatură a coeficientului de pierdere de temperatură a2 W/m².K²

0,006

0,007

Capacitate termică

kJ/K

4,9

6,5

Auxiliar

Solpump

Solstandby

Consum anual de energie electrică Qaux

kWh

EKSRDS2A/EKSRPS4A

Staţie de pompare

Economisiţi energie şi reduceţi emisiile de CO₂ cu un sistem cu

panouri solare pentru producere de apă caldă de consum

Staţie de pompare conectabilă la un sistem cu panouri solare

nepresurizate

Staţia de pompare şi sistemul de control asigură transferul energiei

EKSRPS4A

solare la rezervorul de apă caldă de consum

Accesoriu

EKSRPS4A/EKSRDS2A

Montaj

În partea laterală a rezervorului

Pe perete

Dimensiuni

Unitate

Înălţime x lăţime x adâncime

815x142x230

410x314x154

Greutate

Unitate

Domeniu de funcţionare Temperatura mediului ambiant Min.~Max.

°C

5~40

0~40

Presiune de funcţionare Max.

bar

Temperatură de staţionare Max.

°C

120

Performanţă termică Eficiență colector (ηcol)

Eficienţă colector cu pierdere zero η0

Control

Tip

Controler digital pentru diferenţa de temperatură cu afişaj cu text simplu

Consum de energie

Alimentare electrică Fază/frecvenţă/tensiune

Hz/V

1~/50/230

/50/230

Senzor

Senzor de temperatură pentru panoul solar

Pt1000

Senzor pentru rezervorul de stocare

PTC

Senzor de debit de retur

PTC

Senzor de temperatură şi debit de alimentare

Semnal de tensiune (3,5 V c.c.)

Sursă de alimentare cu energie

Unitate interioară

Auxiliar

Solpump

Solstandby

2,00

5,00

Consum anual de energie electrică Qaux

kWh

139
