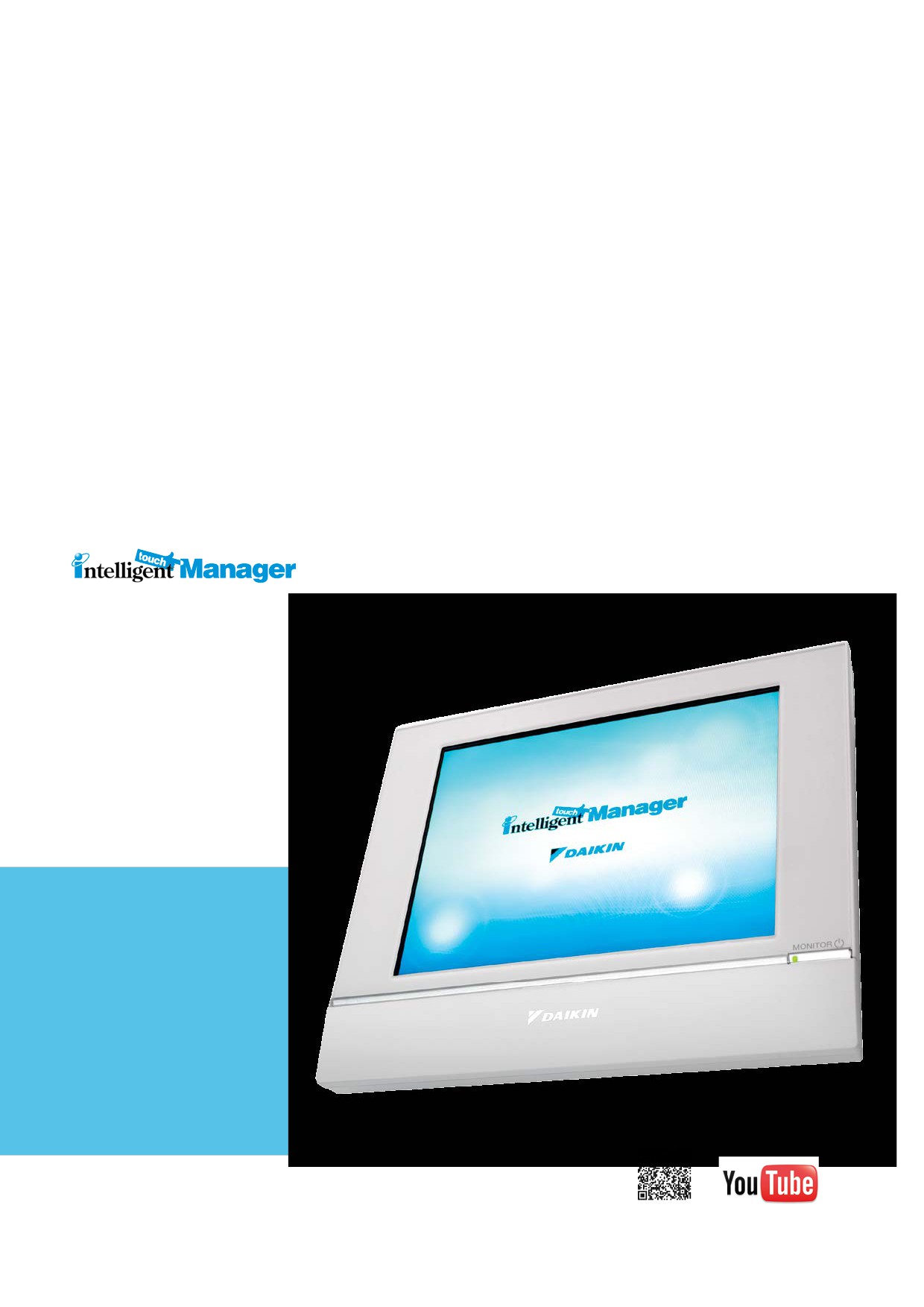

Utilizare simplă

›

Interfaţă cu utilizatorul intuitivă

›

Vizualizare grafică a amplasării şi acces direct la

funcţiile principale ale unităţii interioare

›

Toate funcţiile sunt direct accesibile prin

intermediul ecranului tactil sau al interfeţei web

Gestionare inteligentă a energiei

›

Monitorizarea consumului de energie în funcţie

Split

de plan

›

Ajută la detectarea cauzelor risipei de energie

›

Planificarea strictă garantează o funcţionare

corectă pe tot parcursul anului

›

Economisiţi energie prin interblocarea funcţionării

sistemului de aer condiţionat cu cea a altor

Plug and play

echipamente - încălzire, de exemplu

Flexibilitate

›

Integrare cu toate categoriile de produse (încălzire,

aer condiţionat, sisteme aplicate, refrigerare,

centrale de tratare a aerului)

Ventiloconvectoare

›

Protocol BACnet pentru integrarea produselor de

la terţi

›

I/O pentru integrarea de echipamente, precum

Agregate de răcire şi CTA

iluminat, pompe etc. în module WAGO

›

Concept modular pentru utilizarea în aplicaţii de

dimensiuni mici până la mari

›

Controlaţi până la 512 de grupuri de unităţi

Unităţi interioare

interioare prin intermediul unui ITM şi combinaţi

Conveni-pack

mai multe ITM-uri prin intermediul interfeţei web

Ventilare HRV

Întreţinere şi punere în funcţiune uşoare

›

Verificare reţinere agent frigorific de la distanţă, cu

reducerea vizitelor în locaţie

›

Depanare simplificată

Protocol

Iluminat

›

Economisiţi timp cu punerea în funcţiune datorită

DALI

instrumentului de punere în funcţiune

›

Înregistrarea automată a unităţilor interioare

Senzor

Protocol

BACnet/IP

Iluminat

Centrală

de tratare a

aerului

Flexibilitate în dimensiuni

Pompă

Lift

de la 64 până la 512 de grupuri

Ventilator

Alarmă

Senzor

Iluminat

Ventilator

I/O WAGO

Pompă

Senzor

178

Prezentarea funcţiilor

Limbi

Gestionare

Interfaţă WAGO

Interfaţă http deschisă

›

engleză

›

Acces web

›

Integrare modulară cu

›

Comunicarea cu orice

›

franceză

›

Distribuţie proporţională a

echipamente de la terţi

controler de la terţi (domotică,

›

germană

energiei (opţional)

- Cuplaj WAGO (interfaţă între

BMS etc.) este posibilă prin

›

italiană

›

Istoric operaţional (defecţiuni, …)

WAGO şi iTM)

interfaţa http deschisă

›

spaniolă

›

Gestionare inteligentă a

- Modul Di

(opţiune http DCM007A51)

›

olandeză

energiei

- Modul Do

›

portugheză

- monitorizarea încadrării

- Modul Ai

consumului de

- Modul Ao

energie în plan

- Modul termistor

- ajută la detectarea cauzelor

- Modul Pi

risipei de energie

›

Funcţia de revenire

›

Temperatură variabilă

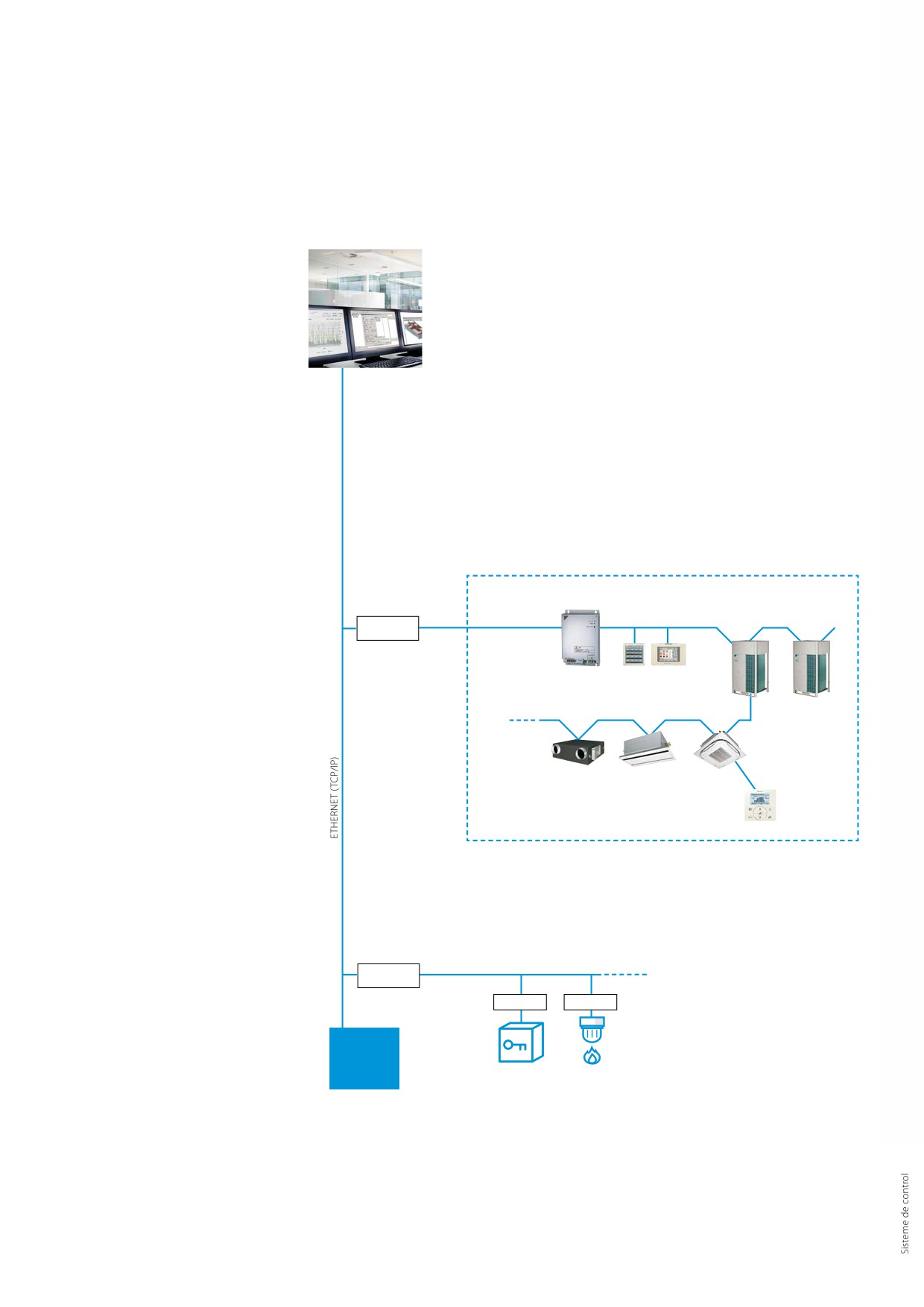

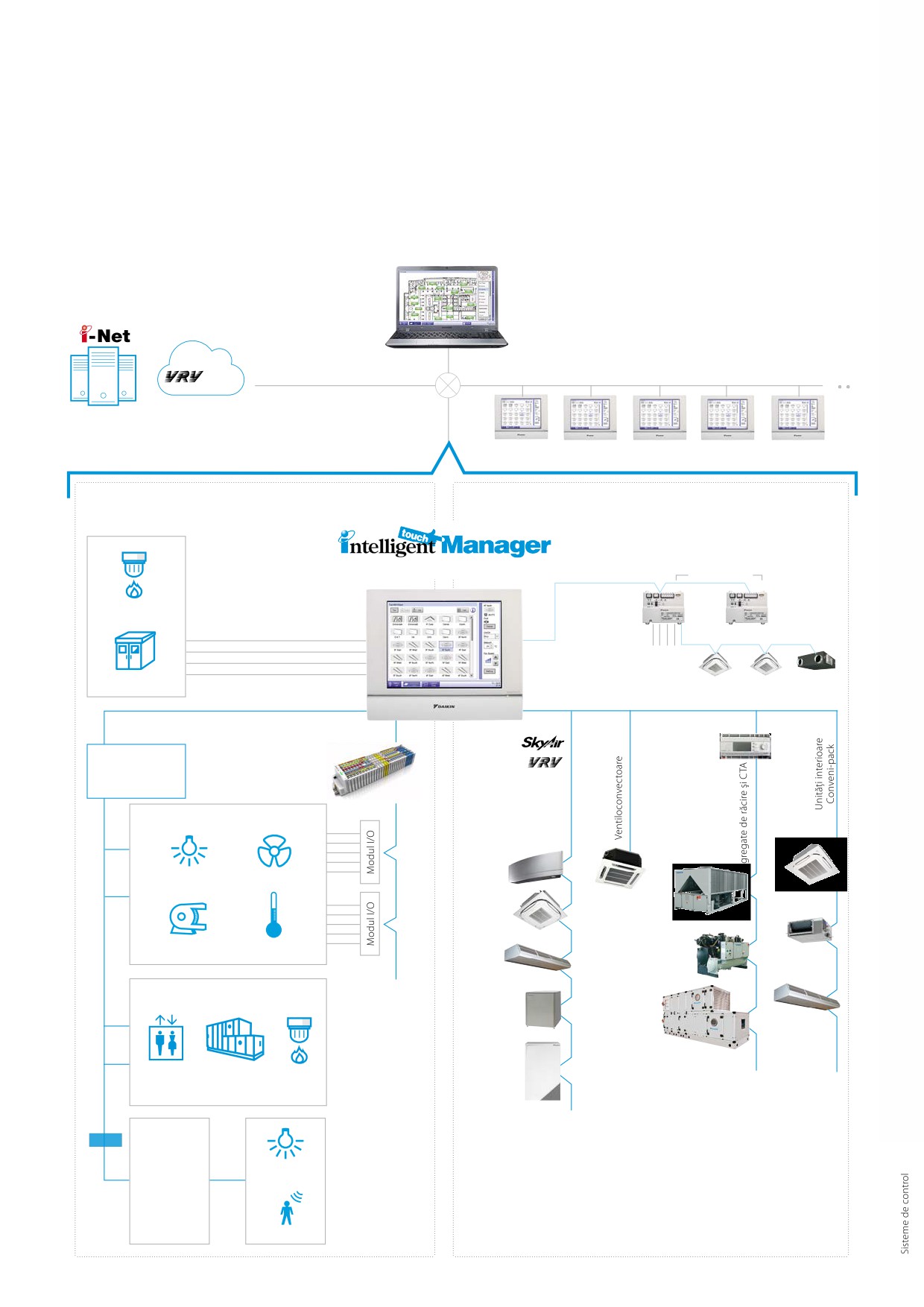

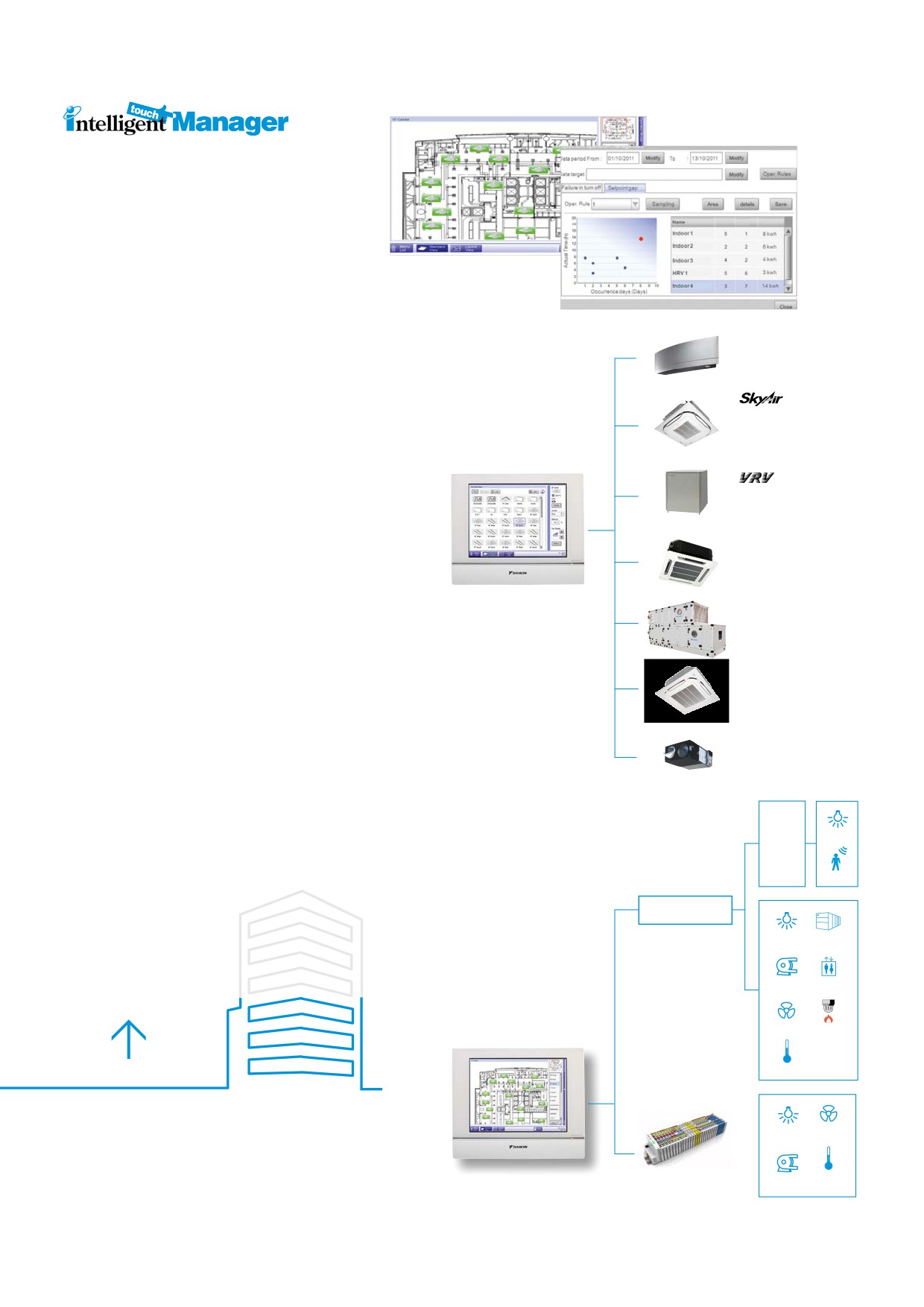

Schema sistemului

Control

Integrare DALI

Se poate conecta la

›

Până la 512 de grupuri de

›

Control individual

›

Controlaţi şi monitorizaţi

- DX Split, Sky Air, VRV

unităţi pot fi controlate

(512 de grupuri)

luminile

- HRV

(adaptoare ITM + 7 iTM Plus)

›

Setare program (program

›

Management mai uşor al

- Agregate de răcire (prin

săptămânal, calendar anual,

clădirilor: primiţi semnal

controlerul MT3-EKCMBACIP)

program sezonier)

de eroare când lumina sau

- CTA Daikin (prin controlerul

›

Control interblocare

controlerul luminii prezintă o

MT3-EKCMBACIP)

›

Limitare puncte de referinţă

defecţiune

- Ventiloconvectoare

›

Limită de temperatură

›

Abordare flexibilă şi mai puţină

- Sistem Daikin Altherma Flex

cablare necesară, în comparaţie

- Cutii hidro cu temperatură

cu schema de lumini clasică

scăzută şi ridicată

›

Grupuri şi scene de control mai

- Perdele de aer Biddle

uşor de efectuat

- WAGO I/O

›

Conexiune între Managerul de

- Protocol BACnet/IP

atingere inteligent şi DALI prin

- Interfaţă Daikin PMS

intermediul interfeţei IP WAGO

(opţiunea DCM010A51) NOU

BACnet

179

Sisteme de control centralizat

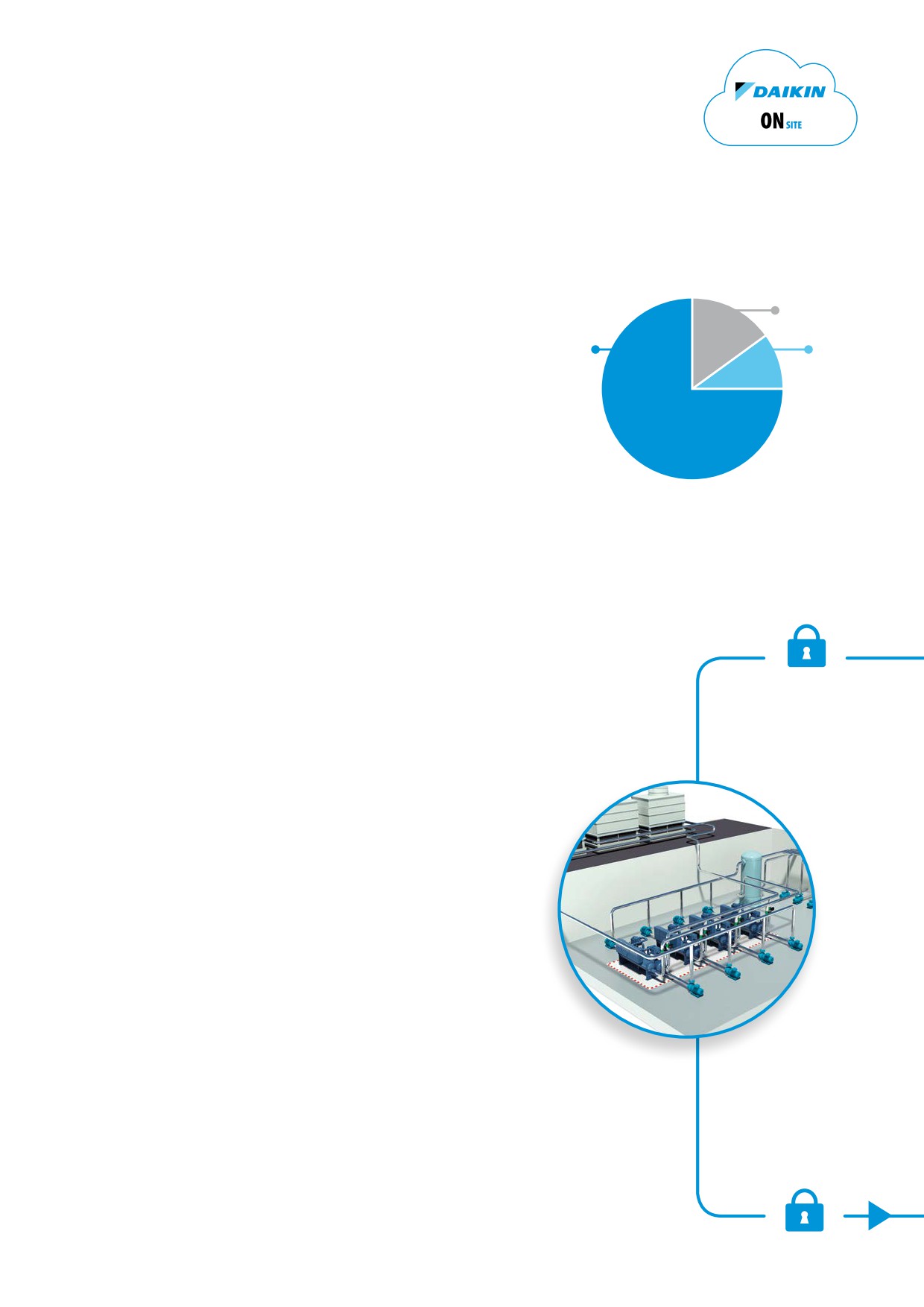

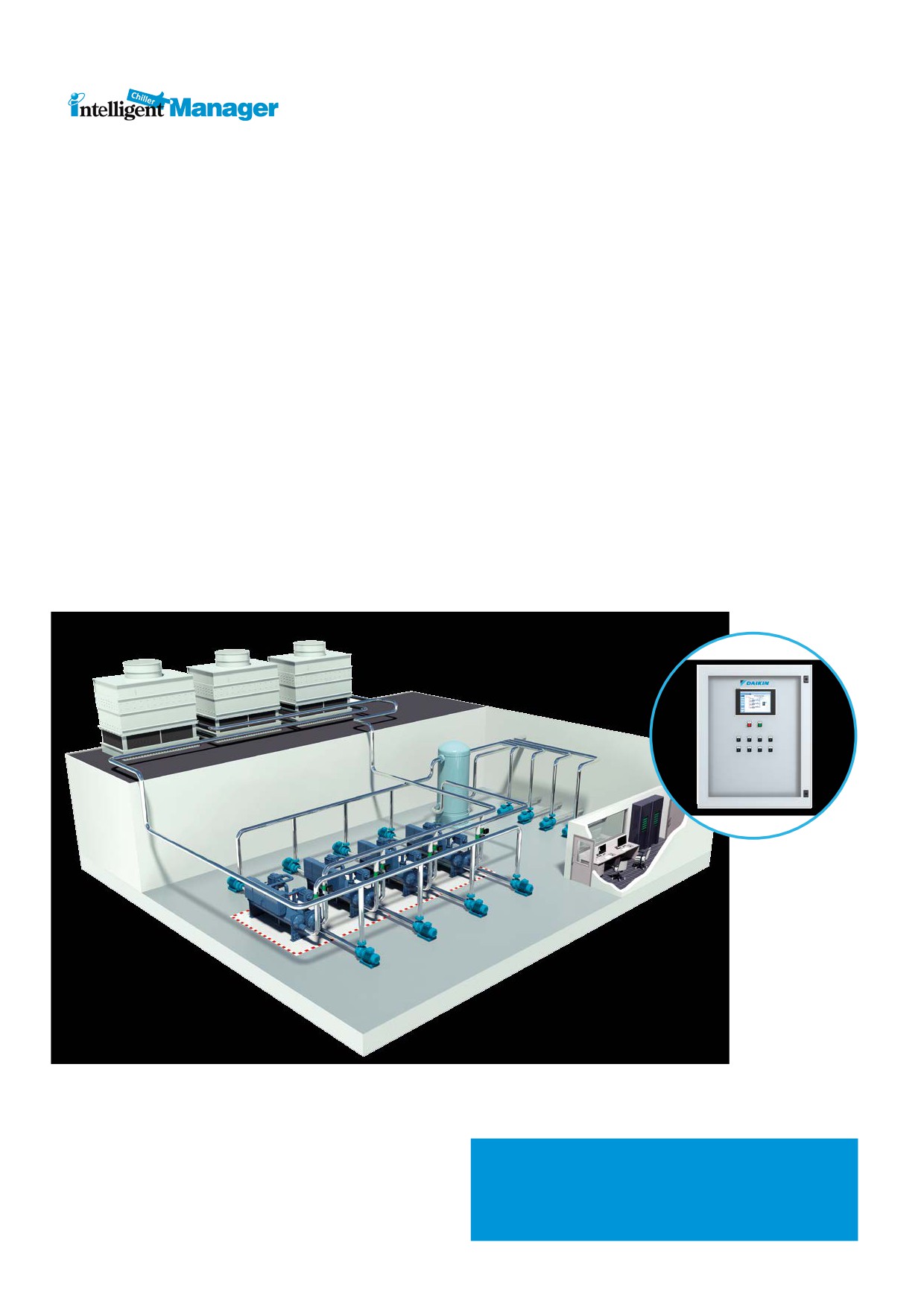

Sistem de control produs în fabrică pentru a gestiona o cameră

cu o instalaţie cu agregate de răcire

Optimizează performanţa şi măreşte fiabilitatea prin:

›

Pornire optimă, succesiuni şi punere în funcţiune a agregatelor de răcire

›

Corelarea capacităţii agregatului de răcire în funcţie de solicitarea de sarcină

Funcţionalităţile principale ale iCM:

Disponibilitate

Punere în funcţiune

Determină dacă agregatele de răcire sunt disponibile sau nu, în

Calculează pornirea/oprirea agregatului de răcire determinând

funcţie de:

solicitarea de capacitate mărită prin controlul capacităţii,

›

Intrările de la controlerele unităţilor agregatelor de răcire

compensarea temperaturii şi rotaţie. Această funcţie urmăreşte

›

Starea de comunicare Modbus

furnizarea celor mai eficiente combinaţii de agregate de răcire în mod

›

Starea pompelor

continuu.

Secvenţiere

Oprirea ultimului agregat de răcire/reciclare

Optimizează ordinea în care agregatele de răcire disponibile sunt

Captează o creştere a solicitării când ultimul agregat de răcire este

pornite sau oprite în funcţie de orele de funcţionare, eficienţă

oprit punând în funcţiune pompa dedicată a următorului agregat de

energetică etc.

răcire care va porni la o frecvenţă VFD minimă.

Setări min/max ale agregatului de răcire în funcţiune

Garantează faptul că numărul de agregate de răcire în funcţiune

rămâne mereu într-un anumit interval, indiferent de modificările

De ce

să alegeţi iCM?

›

Performană optimizată

›

Fiabilitate mărită

›

Costuri reduse cu energia

Daikin este cel mai calificat partener care

›

Costuri de întreţinere reduse

optimizează funcţionarea unei instalaţii de

›

Unităţi construite şi testate în fabrică

›

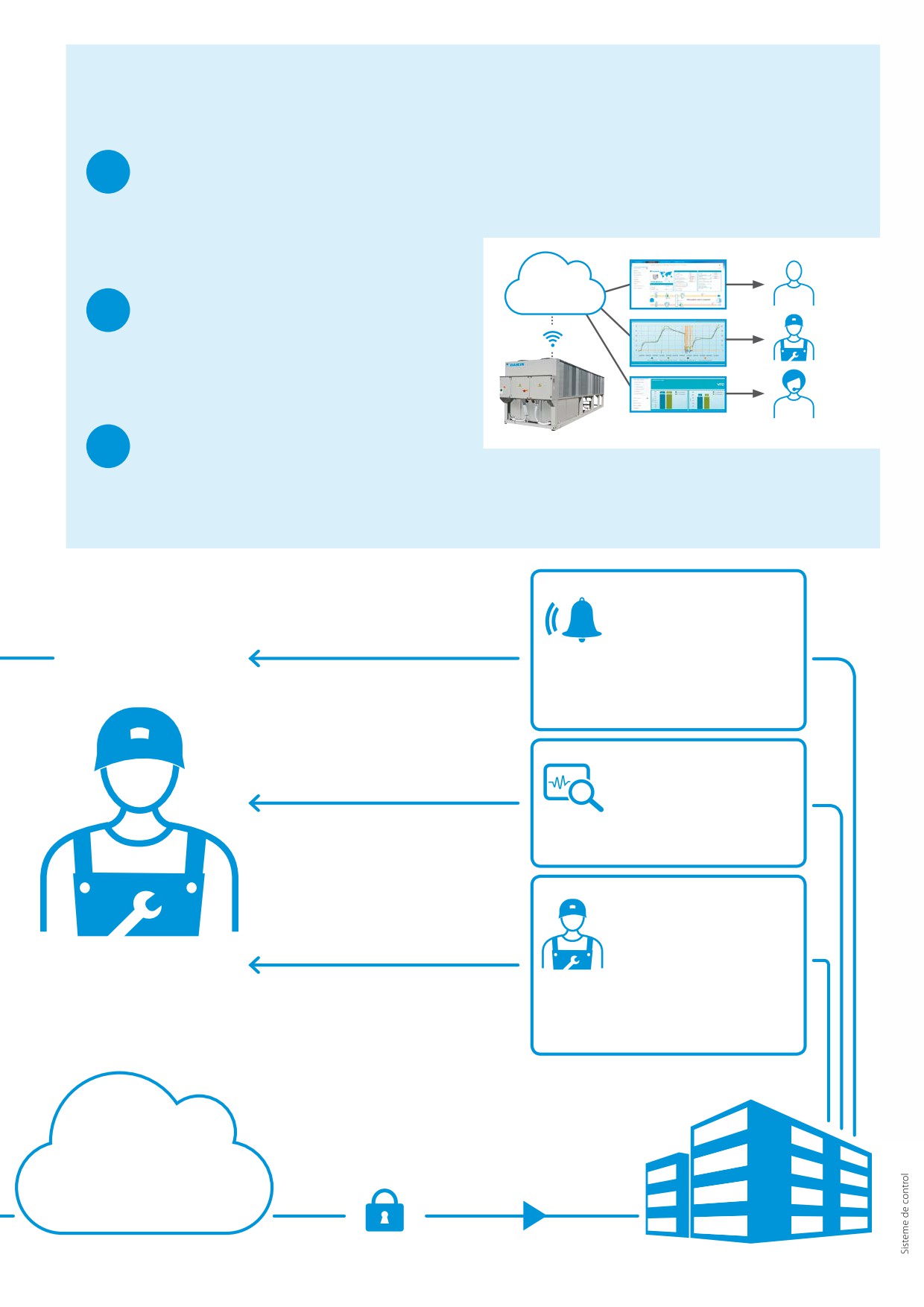

Control şi monitorizare de la distanţă. De la o singură punere în

agregate de răcire Daikin.

funcţiune la punere în funcţiune în timp real

180

Linia de produse

şi specificaţii

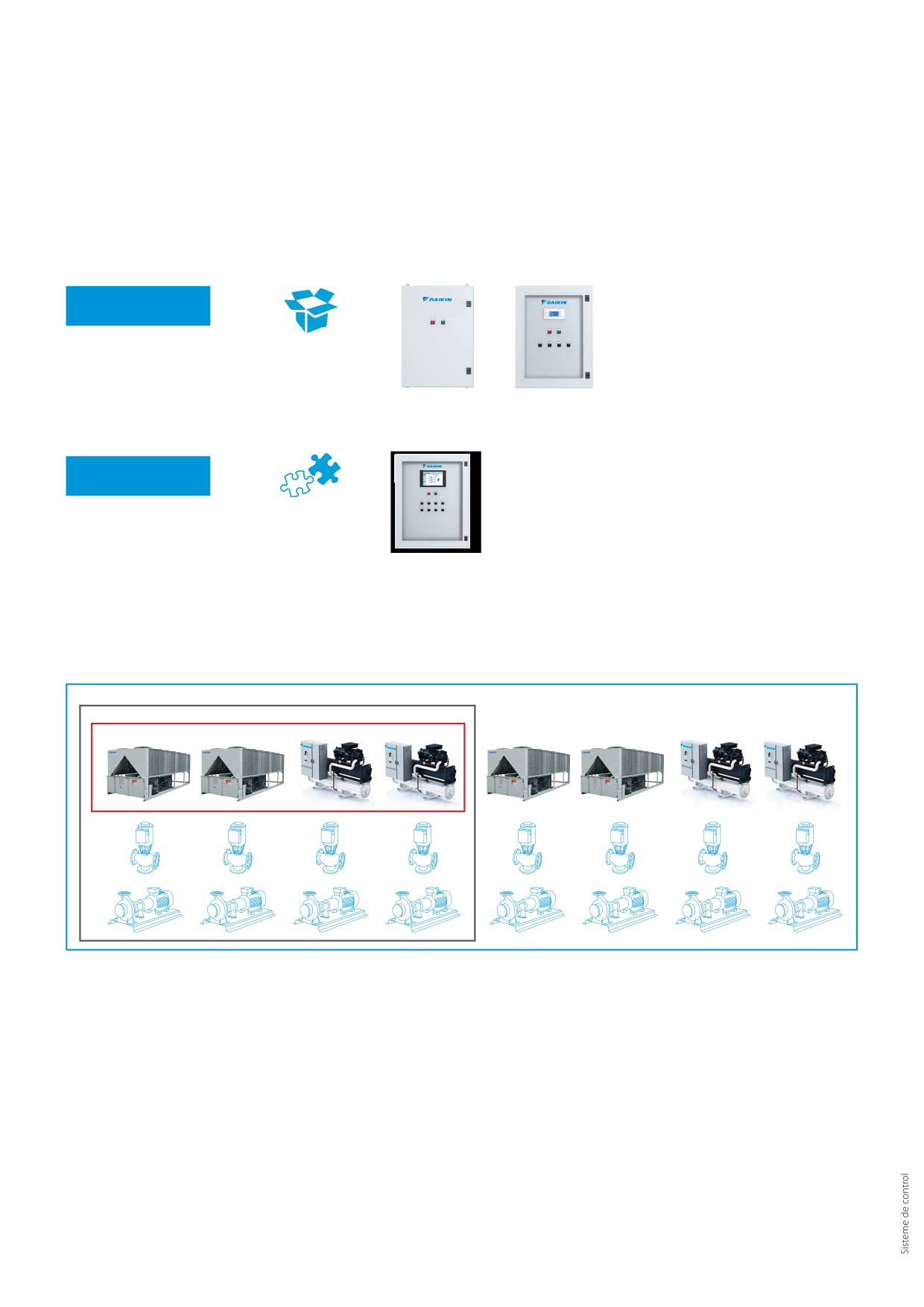

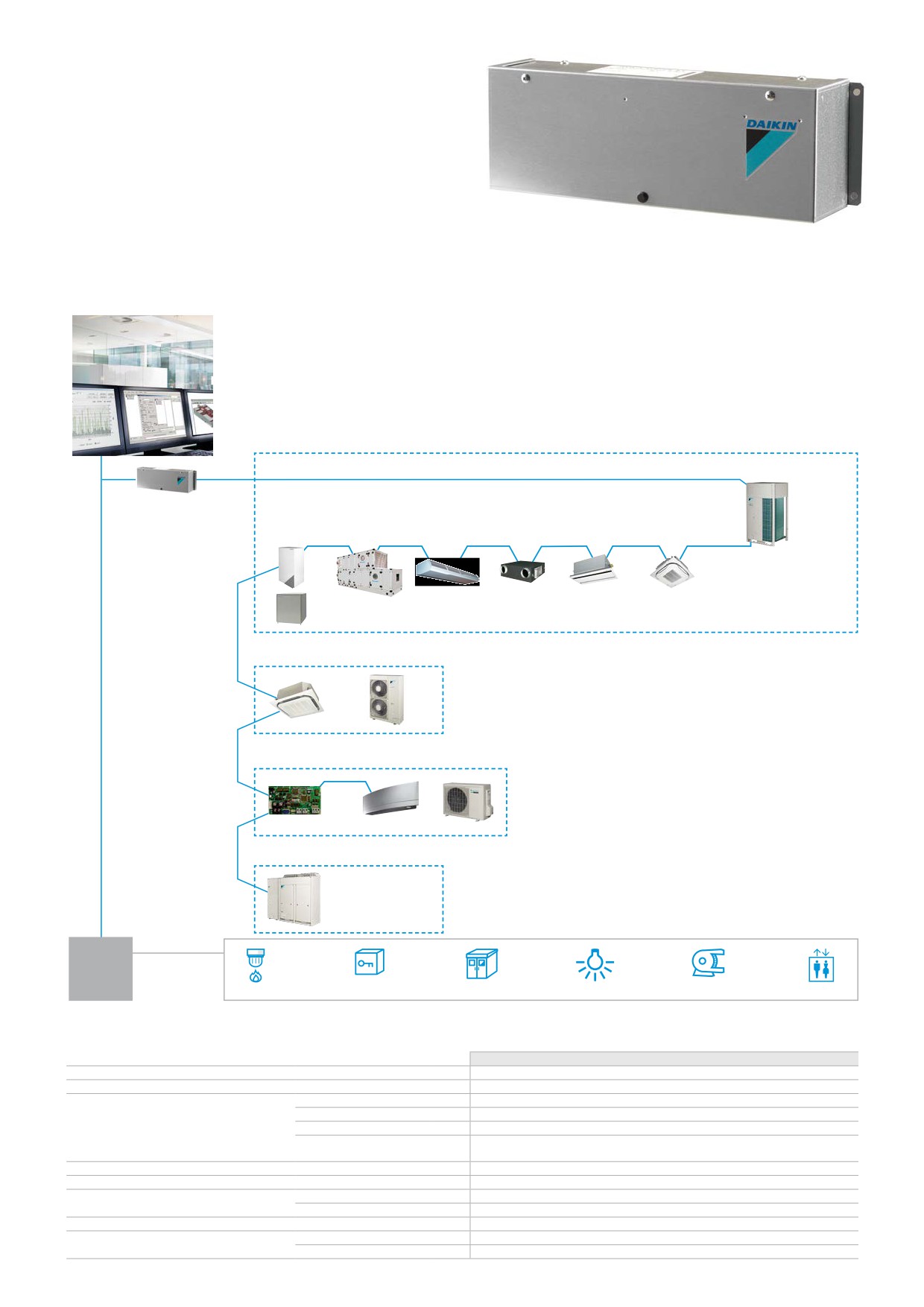

iCM este disponibil în două versiuni:

Standard

(Configurare)

(De bază)

(Light/Full)

(≤4 agregate de

(≤4/≤8 agregate de

răcire MT3)

răcire şi periferice MT3)

Personalizat

(Programare liberă)

(Personalizat)

Versiunea Standard

Standard este soluţia perfectă când aveţi:

Controler configurabil cu o bibliotecă presetată de aplicaţii.

›

Până la 8 (agregate de răcire cu condensator răcit cu aer/ apă + vane

Sistemul standard este împărţit în trei configuraţii, în funcţie de

de oprire + pompe)

numărul de agregate de răcire şi de periferice pe care le poate

›

Numai un sistem primar sau un sistem primar-secundar

gestiona.

›

Debit primar constant sau variabil

Standard FULL

Standard LIGHT

Standard BASIC

Versiunea Customised:

Controler cu programare liberă pentru acele aplicaţii care nu sunt

acoperite de versiunea Standard.

Posibilităţi de control şi monitorizare de la distanţă

(valabile pentru ambele versiuni, Standard şi Customised)

›

Conectivitate la sistemul de control şi monitorizare la distanţă Daikin (www.daikinonsite.com) pentru

monitorizare şi service de la distanţă, cu condiţia unei conexiuni la internet a controlerului principal

›

Integrare cu BAS/BMS general oferit prin modulele BACnet sau Modbus prin protocoalele BACnet/IP sau

Modbus RTU/RS-485

›

HMI încorporat, Remote HMI, Web HMI şi daikinonsite.com disponibile pentru control şi configurare

181

Interfeţe cu protocoale standard

Interfaţă Modbus

RTD-W

Interfaţă Modbus pentru monitorizarea

şi controlul unităţilor Daikin Altherma

Flex, hidrocutia VRV HT şi al agregatelor

de răcire mici cu inverter.

Funcţii principale

RTD-W

Dimensiuni

Î x l x a

100x100x22

Interzicere pornit/oprit



Modbus RS485



Control prin contact liber de potenţial



Semnal de ieşire (eroare de funcţionare)



Funcţionare pentru încălzire/răcire a spaţiului



Control al apei calde menajere



Control inteligent al conectării la reţeaua publică de energie electrică

Funcţii de control

Pornire/oprire încălzire/răcire a spaţiului

M,C

Valoare setată pentru temperatura de ieşire a apei (încălzire/răcire)

M,V

Valoare setată pentru temperatura camerei

Mod de funcţionare

Apă caldă de consum activat

Reîncălzire apă caldă de consum

M,C

Valoare setată reîncălzire apă caldă de consum

Stocare apă caldă de consum

Valoare setată booster apă caldă de consum

Mod silenţios

M,C

Activare valoare setată în funcţie de condiţiile meteo

Modificare curbă în funcţie de condiţiile meteo

Alegere releu info eroare/pompă

Interzicere sursă de control

Control mod inteligent de conectare la reţeaua publică de energie electrică

Interzicere încălzire/răcire a spaţiului

Interzicere apă caldă de consum

Interzicere încălzitoare electrice

Interzicere funcţionare totală

PV disponibil pentru stocare

Unitate boost puternică

Funcţii de monitorizare

Pornire/oprire încălzire/răcire a spaţiului

M,C

Valoare setată pentru temperatura de ieşire a apei (încălzire/răcire)

Valoare setată pentru temperatura camerei

Mod de funcţionare

Reîncălzire apă caldă de consum

Stocare apă caldă de consum

Număr de unităţi în grup

Temperatură medie a apei de ieşire

Temperatura camerei Remocon

Defecţiune

M,C

Cod de defecţiune

Operare pompă de circulaţie

Debit

Funcţionare pompă solară

Stare compresor

Funcţionare în mod dezinfecţie

Funcţionare la parametrii reduşi

Degivrare/pornire

Pornire la cald

Funcţionare încălzitor auxiliar

Poziţie vană cu 3 căi

Ore de funcţionare pompe

Ore de funcţionare compresor

Temperatură reală a apei de ieşire

Temperatură reală a apei de retur

Temperatură reală a rezervorului de apă caldă menajeră (*)

Temperatură agent frigorific reală

Temperatură exterioară reală

M : Modbus/R: Rezistenţă/V: Tensiune/C: control

: numai când camera este ocupată/**: limitare valoare setată/(*) dacă este disponibilă

*** : fără control al vitezei ventilatorului la perdeaua de aer CYV/**** : funcţionare şi defecţiune

182

Interfeţe cu protocoale standard

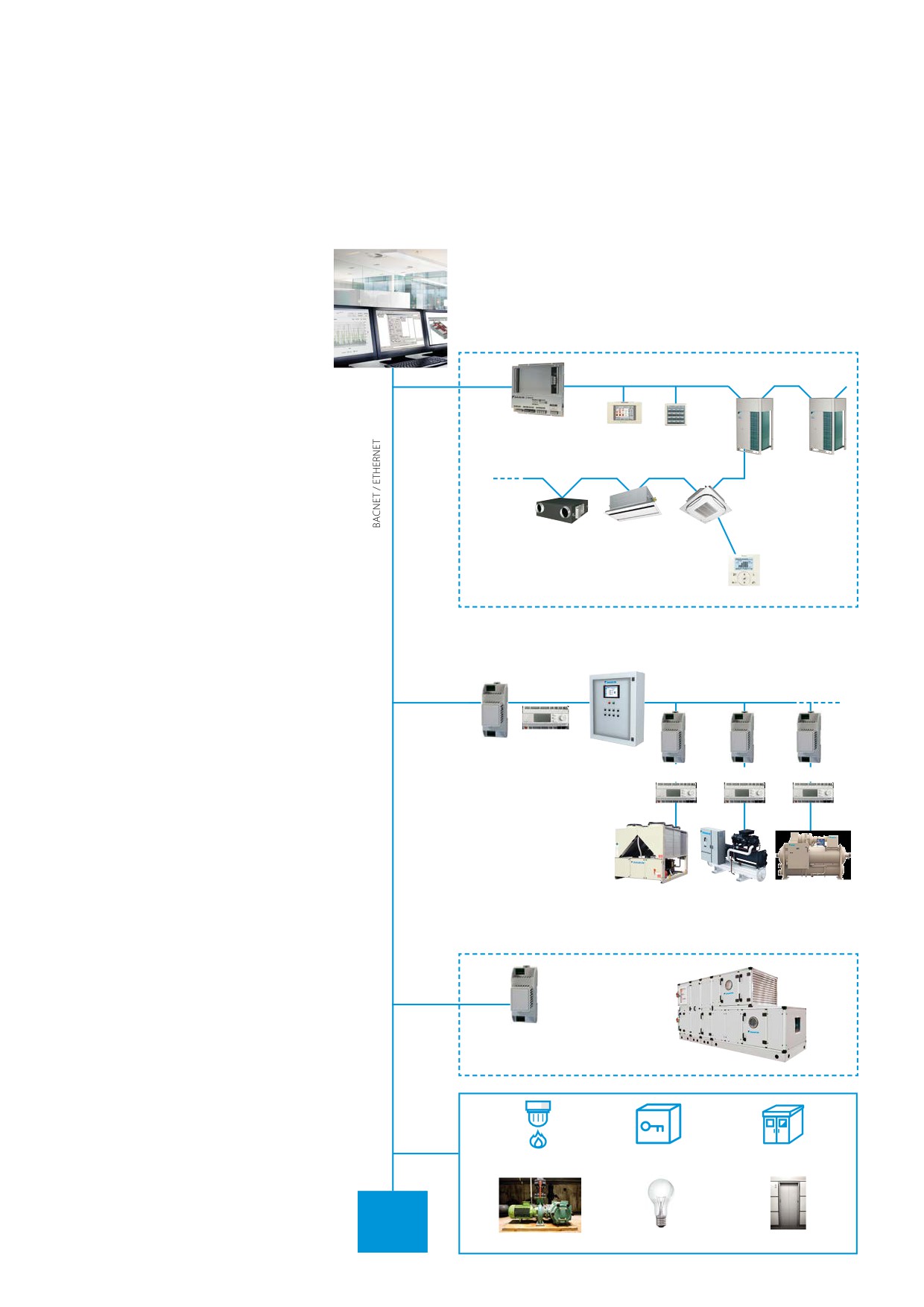

Interfaţă Modbus

Integraţi agregate de răcire, ventiloconvectoare şi centrale de tratare a aerului în sisteme BMS prin protocol Modbus

iCM

Intelligent Chiller Manager

EKCM200J

EKAC200J

EKCM200J

MicroTech III

D-AHU

Climatix

EKCM200J

MicroTech III

MicroTech II

(1)

FWM-D/FWS-A

FWL-D/FWR-A

FWV-D/FWZ-A

FWEC2A (2) / FWEC3A (3)

EWAD-C

EWWD-VZ

EWWD-FZ

EKFCMBCB7

FWC-BT/BF

FWF-BT/BF

Reţea de

sisteme de

control al

clădirii

Alarmă de incendiu

Securitate

Sursă de alimentare cu energie

Iluminat

Pompă

Lift

(1) Modulul de comunicare este integrat în controler.

(2) Conectare la FWV-D, FWL-D & FWM-D

(3) Conectare la FWV-D, FWL-D, FWM-D şi la FWZ-A, FWR-A, FWS-A

Integraţi unităţi de refrigerare în sistemele BMS prin protocolul Modbus

BRR9A1V1

DIII net

Interfaţa de comunicare

Daikin Modbus

BRR9A1V1

Echipamente sisteme terţe

Conveni-pack

ZEAS

Multi-ZEAS

de monitorizare

Unităţi interioare Daikin şi

perdele de aer Biddle

Unitate Booster

* Pentru toate unităţile interioare şi perdelele de aer Biddle conectabile, consultaţi paginile Conveni-Pack din acest catalog.

183

Interfeţe cu protocoale standard

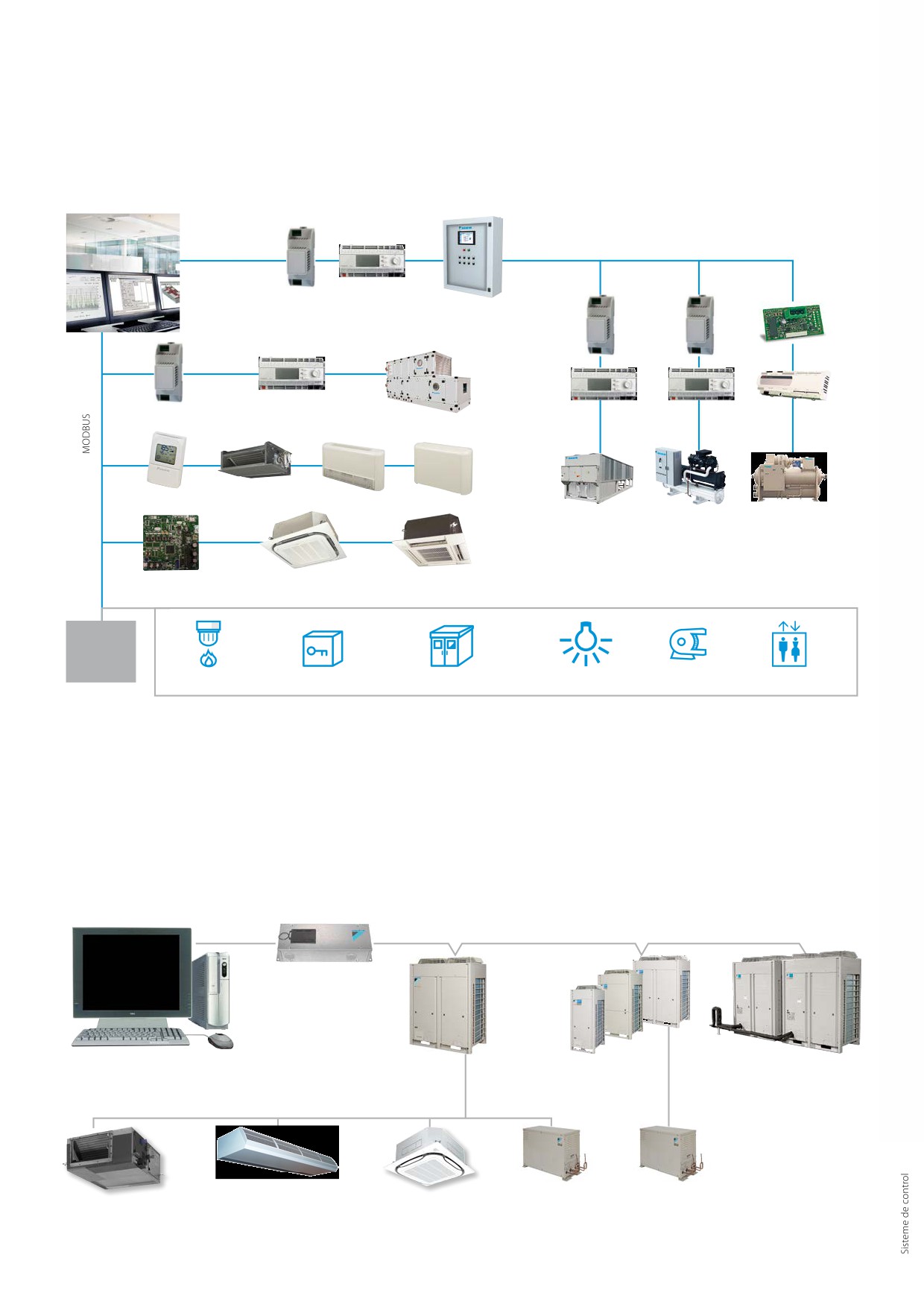

Interfaţă Modbus DIII-NET

EKMBDXA

Sistem de control integrat pentru conectarea impecabilă

între Split, Sky Air, VRV şi agregate de răcire mici cu inverter,

precum şi sisteme BMS

›

Comunicare prin protocol Modbus RS485

›

Monitorizare şi control detaliate ale soluţiei complete VRV

›

Instalare uşoară şi rapidă prin protocol DIII-net

›

Deoarece protocolul Daikin DIII-net este utilizat, doar o singură interfaţă Modbus este necesară pentru un grup de sisteme Daikin

(până la 10 sisteme de unităţi exterioare).

Reţea VRV

DIII- NET

EKMBDXA

Unitate exterioară VRV

Perdea de aer Biddle

HRV

*prin intermediul

până la 64 de unităţi conectabile/interfaţă

cutiei EKEQ

Reţea Sky Air*

Reţea Split*

KRP928BB2S

Reţea pentru agregat de răcire inverter de mici dimensiuni

Reţea de

sisteme de

control al

Alarmă de incendiu

Securitate

Sursă de alimentare cu energie

Iluminat

Pompă

Lift

clădirii

* Poate fi necesar un controler centralizat suplimentar. Pentru mai multe informaţii, contactaţi distribuitorul dvs. local.

EKMBDXA7V1

Număr maxim de unităţi interioare conectabile

Număr maxim de unităţi exterioare conectabile

Comunicare

DIII-NET - Observaţie

DIII-NET (F1F2)

Protocol - Observaţie

2 fire; viteză de comunicare: 9600 bps sau 19200 bps

Protocol - Tip

RS485 (modbus)

Protocol - Lungime maximă

500

cablaj

Dimensiuni

Înălţime x lăţime x adâncime

124x379x87

Greutate

2,1

Temperatură ambiantă - funcţionare

Max.

°C

Min.

°C

Instalare

Instalare în interior

Alimentare electrică

Frecvenţă

Tensiune

220-240

184

Interfaţă BACnet

DMS502A51 / EKACBACMSTP / EKCMBACIP / EKCMBACMSTP

Sistem de control integrat pentru conectarea impecabilă între sistemele VRV, sistemele aplicate,

centralele de tratare a aerului şi sistemele BMS

BMS

›

Interfaţă pentru sistemul BMS

›

Comunicare prin protocolul BACnet

(conexiune prin Ethernet)

›

Mărime nelimitată a amplasamentului

Reţea VRV

›

Instalare uşoară şi rapidă

›

Date PPD sunt disponibile pe sistemul

BMS (numai pentru VRV)

DIII- NET

DMS502A51

Control centralizat

Unitate exterioară VRV

HRV

până la 256 de unităţi conectabile/interfaţă

Telecomandă

Reţea de sisteme aplicate

iCM

Intelligent Chiller Manager

MicroTech III

EKCMBACIP

EKCM200J

Reţea de centrale de tratare a aerului

EKCMBACIP

EKCMBACMSTP

Alarmă de incendiu

Securitate

Sursă de alimentare cu

energie

Reţea de

sisteme de

control al

Pompă

Iluminat

Lift

clădirii

186

De ce

Daikin on Site?

Costurile de funcţionare, precum energia şi întreţinerea, reprezintă 85% din

Investiţie

costul total al sistemului pentru întreaga durată de utilizare. Risipa de energie

15%

nedescoperită şi funcţionarea incorectă va creşte costurile şi va putea duce

Energie

Întreţinere

chiar şi la întreruperi neprogramate.

10%

Monitorizarea Daikin on Site permite o utilizare şi niveluri ale costurilor optime pe

75%

durata de utilizare a sistemului:

›

Control şi măsurare îmbunătăţite

›

Monitorizare a sistemului

›

Reducerea riscului din timp

›

Menţine funcţionarea normală a sistemului

Costul normal al unui agregat de răcire pe durata de

utilizare (15 ani)

Ce este

Transfer de date criptate

Daikin on Site?

O soluţie pentru nevoile specifice

ale clientului

Serverul cloud Daikin on Site colectează datele operaţionale de la sistemul de

control al unui agregat de răcire Daikin sau de la o instalaţie de centrale de

tratare a aerului.

Centrul Smart Daikin transformă aceste date în informaţii prin intermediul

unei interfeţe cu utilizatorul pe web.

Daikin on Site are roluri predefinte precum:

›

operator

›

furnizor de servicii

›

specialişti Daikin

Instalaţie de agregate de

Funcţiile platformei Daikin on Site sunt concepute pentru:

răcire sau CTA-uri

›

Mărirea timpului de funcţionare, reducerea întreruperilor neprogramate

›

Optimizarea eficienţei şi reducerea risipei de energie

›

Mărirea duratei de utilizare şi evitarea uzurii prin utilizare incorectă

›

Furnizarea de informaţii privind utilizarea optimă a echipamentului, inclusiv

recomandări din pareta unui expert Daikin

Vom combina monitorizarea de la distanţă Daikin on Site cu programe

complementare de servicii personalizate pentru nevoile dvs.

Transfer de date criptate

188

Cum funcţionează Daikin on Site?

Informaţii disponibile oricând şi de oriunde,

vizibilitate deplină şi trasabilitate a instalaţiei

HVAC.

›

Informaţii şi trenduri în timp real

›

Nu este necesar niciun software

›

Acces personal la interfaţa cu utilizatorul bazată pe web

›

Rapoarte

OPERATOR

Cu Daikin on Site, am adus împreună operatori şi

specialişti.

SERVICII

›

Informaţii uşor de utilizat de operatori

›

Instrument avansat oferind cel mai bun serviciu

›

Soluţii de la distanţă posibile, eliminând intervenţiile de la

DAIKIN

faţa locului

Utilizarea întregii expertize pentru a menţine cea

mai ridicată eficienţă energetică şi cel mai bun

timp de funcţionare.

Alerte şi aplicaţia web

›

Alarmare şi monitorizare

evenimente 24/7

›

Sistem alarmă automată

ACŢIUNI

›

Primiţi actualizări de service

EFECTUATE

sau notificări prin e-mail

›

Acces la aplicaţia Daikin on

Site

Monitorizare activă

›

Analiză a alarmelor şi diagnoză

de la distanţă efectuate de

experţii Daikin

›

Service rapid şi fiabil în locaţie

Planul de service conectat

›

Analiză a alarmelor şi diagnoză

de la distanţă efectuate de

experţii Daikin

Puteţi avea încredere în noi

›

Service rapid şi fiabil în locaţie

›

Toate iniţiativele sunt

combinate cu cel mai adecvat

plan de servicii Daikin

CENTRU SMART

Transformă datele

în acţiuni

STOCARE DATE

ÎN CLOUD

Transfer de date criptate

189

Alimentare electrică

Tabel de conversie pentru

conductele de agent frigorific

= Trifazat, 220 V, 50 Hz

inch

= Monofazat, 220-240 V, 50 Hz

¹/4˝

6,4 mm

³/8˝

9,5 mm

= Monofazat, 220-240 V/220 V, 50 Hz/60 Hz*

¹/2˝

12,7 mm

= Monofazat, 230 V, 50 Hz

⁵/8˝

15,9 mm

= Monofazat, 220~240 V/220~230 V, 50 Hz/60 Hz

³/4˝

19,1 mm

= Trifazat cu neutru, 400 V, 50 Hz

⁷/8˝

22,2 mm

= Trifazat, 400 V, 50 Hz

1 ¹/8˝

28,5 mm

1 ³/8˝

34,9 mm

1 ⁵/8˝

41,3 mm

* Pentru alimentarea electrică VE, numai datele monofazat, 220-240 V, 50 Hz

1 ³/4˝

44,5 mm

sunt incluse în acest catalog.

2˝

50,8 mm

2 ¹/8˝

54 mm

2 ⁵/8˝

66,7 mm

Regulamentul cu privire la gazele fluorurate

Pentru echipamentele încărcate complet/parţial: ce conţin gaze fluorurate cu efect de seră. Cantitatea reală de agent frigorific depinde de

construcţia unităţii finale, detaliile sunt disponibile pe etichetele unităţii.

Pentru echipamentele care nu sunt preîncărcate (agregate de răcire: agregat de răcire split (SEHVX/SERHQ), unităţi de condensare şi agregate de

răcire cu condensator la distanţă) + refrigerare LCBKQ-AV1, JEHCCU/JEHSCU şi ICU): funcţionarea depinde de gazele fluorurate cu efect de seră.

Condiţii de măsurare

Aer condiţionat

1) Capacităţile nominale de răcire se bazează pe:

Temperatură interioară

27°CDB/19°CWB

Temperatură exterioară

35°CDB

Lungime conducte agent frigorific

7,5 m - 8/5 m VRV

Diferenţă de nivel

0 m

2) Capacităţile nominale de încălzire se bazează pe:

Temperatură interioară

20°CDB

Temperatură exterioară

7°CDB/6°CWB

Lungime conducte agent frigorific

7,5 m - 8/5 m VRV

Diferenţă de nivel

0 m

Refrigerare

ZEAS

Refrigerare

Temp. evaporare -10°C; temp. exterioară 32°C; Aspiraţie SH 10°C

Congelare

Temp. evaporare -35°C; temp. exterioară 32°C; Aspiraţie SH 10°C

Conveni-Pack

Temp. interioară: 27°CDB/19°CWB; temp. exterioară 32°CDB; lungime conducte: 7,5 m; diferenţă de nivel: 0 m

Mod prioritar răcire

Temp. evaporare -10°C; temp. exterioară 32°CDB; aspiraţie SH: 10°C

Mod recuperarea

Temp. interioară: 20°C; temp. exterioară 7°CDB, 6°CWB; sarcină de refrigerare 18 kW; lungime conducte: 7,5 m; diferenţă de nivel: 0 m

căldurii 100%

Temperatură saturată

echivalentă cu presiunea de

10°C (în stare răcită); capacitate de conectare pentru aparatul interior de aer condiţionat: 10 CP, când recuperarea căldurii este 100

aspiraţie (partea de refrigerare)

Unitate Booster

Temp. evaporare -35°C; temp. exterioară 32°C; aspiraţie SH 10 K; temp. saturată la presiunea de refulare a unităţii booster -10°C

CCU/SCU

Temp. exterioară 32°C; temp. de evaporare = -10°C şi supraîncălzire 10 K (aplicaţie de refrigerare)

Zanotti

Refrigerare

La funcţionarea normală: 0°C/30°C

Congelare

La funcţionarea normală: -20°C/+30°C

Supracongelare

La funcţionarea normală: +10°C/+30°C

Sisteme aplicate

Condensator răcit cu aer

Numai răcire

Evaporator: 12°C~7°C

Ambiant: 35°CDB

Evaporator: 12°C~7°C

Ambiant: 35°C

Pompă de căldură

Condensator: 40°C~45°C

Ambiant: 7°CDB/6°CWB

Răcire cu apă

Evaporator: 12°C~7°C

Numai răcire

Condensator: 30°C~35°C

Evaporator: 12°C~7°C

Numai încălzire

Condensator: 40°C~45°C

Agregat de răcire cu condensator la distanţă

Evaporator: 12°C~7°C

Temperatură de condensare: 45°C/temperatură lichid: 40°C

Ventiloconvectoare

Răcire

Temperatură interioară 27°CDB, 19°CWB; temperatură a apei de intrare 7°C, creştere a temperaturii apei 5 K

2 ţevi

Temperatură interioară 20°CDB, 15°CWB; temperatură a apei de intrare 45 °C, scădere a temperaturii apei 5 K

Încălzire

4 ţevi

Temperatură interioară 20°CDB, 15°CWB; temperatură a apei de intrare 65°C, scădere a temperaturii apei 10K

Centrale de tratare a aerului

Condiţii de temperatură şi umiditate: Aer extras 22°C/50%; aer proaspăt -10°C/90%

Nivelul presiunii sonore se măsoară cu ajutorul unui microfon la o anumită distanţă de la unitate. Este o valoare relativă, care depinde de

distanţă şi de mediul acustic (pentru condiţiile de măsurare: consultaţi manualele cu date tehnice). Nivelul de putere sonoră este o valoare

absolută, care indică puterea pe care o generează o sursă de sunet. Pentru mai multe detalii, consultaţi manualele cu date tehnice.

190
